Projektowanie dróg i ulic

Dane do projektu:

• klasa drogi GP

• teren niezabudowany

• prędkość projektowa V_p = 80 km/h

• prędkość miarodajna V_m = 100 km/h

• dwupasmowa droga dwukierunkowa

• szerokość jezdni 7,0m

• pobocza gruntowe utwardzone

• minimalny promień łuku kołowego R = 800m

• minimalna długość łuku kołowego 150m

• pochylenie skarp wykopów i nasypów 1:1,5 (nie trzeba sprawdzać stateczności skarp)

• pasy ruchu 2 x 3,5m

• maksymalna długość odcinka prostego 1500m

• minimalna długość odcinka prostego między odcinkami krzywoliniowymi o zgodnym kierunku zwrotu 350m

• maksymalne pochylenie niwelety jezdni 6%

• pochylenie jezdni na łuku 5%

• pochylenie poprzeczna pobocza 7% (6-8)

• pobocze 1,50m

• promień krzywej wypukłej 4500m

• promień krzywej wklęsłej 2000m

• kategoria ruchu KR6

• p=20% dla klasy drogi GP

• szerokość dna rowu 40 cm

głębokość rowu 50 cm

rów trapezowy

dalej poprawic

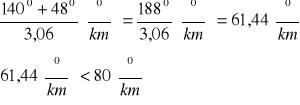

Krętość drogi mieści się w pierwszym przedziale (<80⁰/km),

Dla drogi o szerokości jezdni 6,0m bez utwardzonych poboczy i krętości drogi poniżej 80⁰ przyjmuję prędkość miarodajną równą 90 km/h.

Nawierzchnia - (grubość) cm:

Tu rysujesz rysunek swojej nawierzchni, przyjąłem tobie kategorie ruchu KR4, czyli z tylu rozporządzenia spisujesz warstwy drogi dla kategorii KR4.

Jeśli twojej grubości nie będzie to bierz z rozporządzenia ta najbliższa twojej i zmień warstwę podbudowy zasadniczej.

Obliczenie geometrii łuku kołowego i krzywych przejściowych dla pierwszego zakrętu

R = 450m (600m)

długość krzywej przejściowej (klotoidy)

Sprawdzenie parametru klotoidy:

1. Warunek dynamiczny

warunek spełniony

2. Warunek konstrukcyjny

warunek spełniony

Poszerzenie:
Wniosek: nie projektuję poszerzenia

3. Warunek estetyczny 1

warunek spełniony

warunek spełniony

4. Warunek estetyczny 2

warunek spełniony

5. Warunek geometryczny

warunek spełniony

Współrzędne końca klotoidy:

Współrzędne środka łuku kołowego:

Odległość T₀ od wierzchołka łuku kołowego do początku krzywej przejściowej:

Pozostałe parametry geometryczne łuku poziomego:

długość łuku kołowego

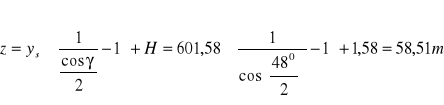

W niwelecie na pierwszym zakręcie wystąpi łuk pionowy w punkcie xxx,xx m:

R - promień krzywej wypukłej lub wklęsłej

(przykładowe obliczenia)

Wartość w_s przekroczyła 3 cm, tak więc należy zaprojektować łuk pionowy.

Obliczenie poszczególnych punktów klotoidy
Długość Li	0,00	15	30	45	60	75	90	105	120	135	150
Xi	0,00	15,00	30,00								149,77
Yi	0,00	0,01	0,05								6,26

Resztę przepiszesz analogicznie z załączonego Excela.

---
