Sprawozdanie z Laboratorium Technologii Samochodu
Badanie przekładni zębatej
1.Wiadomości teoretyczne
Dokładność wykonania przekładni zębatych jednostopniowych walcowych o zazębieniu wewnętrznym i zewnętrznym z kołami o zębach prostych, śrubowych i daszkowych jest charakteryzowana przez wskaźniki:
dokładność kinematycznej
przylegania zębów
luzu bocznego
Oznaczenie dokładności przekładni zębatej składa się z czterech znaków, z których pierwsze trzy są cyframi a ostatni literą.
W praktyce zdarza się często że zazębienia jest nieprawidłowe. Typowe rodzaje błędów to:
niedostateczny luz międzyzębny na całym obwodzie, spowodowany niewłaściwą grubością zębów, lub zbyt małą odległością zębów w korpusie
luz międzyzębny na całym obwodzie zbyt duży, spowodowany nieprawidłowością grubości zębów lub zbyt dużą odległością pomiędzy osiami kół zębatych.
luz międzyzębny nierównomierny, spowodowany nierównomierną grubością zębów, mimośrodowym nacięciem zębów, mimośrodowością piasty koła względem osi obrotu.
koła zębate w czasie zazębienia wykazują bicie czołowe, spowodowane zukosowaniem osi otworu w piaście koła.
Pomiar luzu wykonuje się najczęściej szczelinomierzem lub za pomocą odcisków z ołowiu.
Najczęściej stosowanym przyrządem do pomiaru hałasu jest miernik poziomu dźwięku.
Hałas wytwarzany pracą obciążonej przekładni zębatej charakteryzuje jakość wykonania kół zębatych i ujawnia błędy montażu. Jakość przekładni można określić w zależności od prędkości obwodowej kół zębatych i natężenia hałasu.
Rodzaj i natężenie hałasu wytwarzanego przez przekładnie zębate jest uzależnione głównie od trzech czynników: charakterystyki sił działających w przekładni, reakcji konstrukcji przekładni na działanie tych sił i własności akustycznych zewnętrznych powierzchni przekładni.
2.Wyniki pomiarów:
Obliczenie odległości osi:
Odległość osi przekładni |
B [dB] |

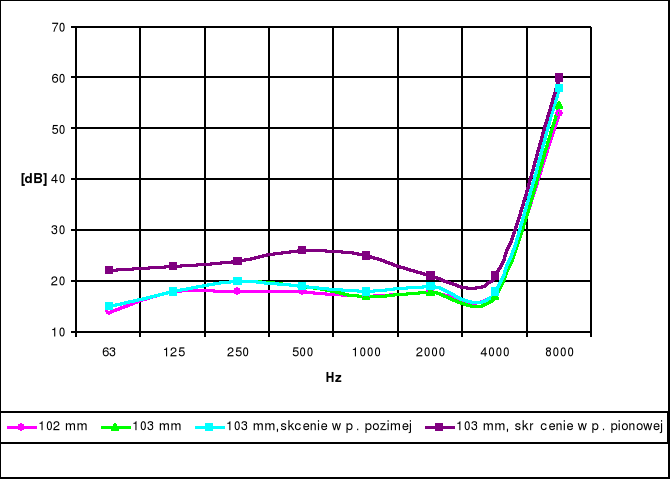

Natężenie hałasu w [dB] dla częstotliwości [Hz] |
|||||||
|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
102 mm |
72 |
14 |
18 |
18 |
18 |
17 |
18 |
18 |
53 |
103 mm |
73,5 |
15 |
18 |
20 |
19 |
17 |
18 |
17 |
54,5 |
103mm α=1°30' w płaszcz. poziomej |
75 |
15 |
18 |
20 |
19 |
18 |
19 |
18 |
58 |
103mm α=1°30' w płaszcz. pionowej
|
84 |
22 |
23 |
24 |
26 |
25 |
21 |
21 |
60 |
Wnioski:
Bardzo duże oddziaływanie na organizm ludzki mają dźwięki o niskiej częstotliwości.
Przy częstotliwościach rzędu kilkunastu herców czuje się wibrację oraz ból niektórych narządów ciała. Niebezpieczna dla człowieka jest częstotliwość 7 Hz, która jest bardzo zbliżona do częstotliwości mózgowych fal alfa, działanie ich może powodować omdlenia.
Mniejsze częstotliwości , które wywołując zjawisko rezonansu mogą doprowadzić do zatrzymania akcji serca.
