Rys.2 Wyładowania w szczelinie gazowej pod wpływem na- pięcia przemiennego: u₀ - napięcie doprowadzone do die- lektryka; u_c - napięcie na szczelinie gazowej bez uwzgląd- ienia wyładowań w niej; u_s - napięcie na szczelinie gazowej z uwzględnieniem wyladowań; I - impulsy prądu wyładowań;

U_z - napięcie zapłonu wyładowań


-

zupełnych; U_z - napięcie zapłonu wnz w szczelinie


.

Rys.4 Przykłady kanałów wnz w dielektrykach

syntetycznych

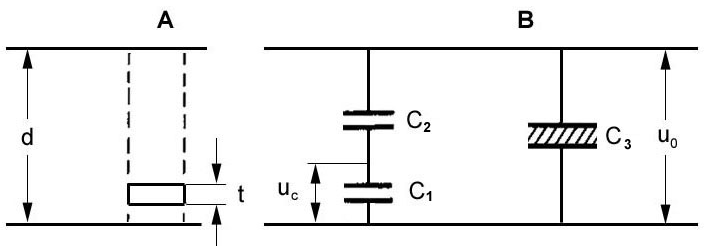

Rys.1 Szczelina w masie dielektryka (A) i schemat zastępczy takiego układu (B)

Rys.3 Układy do pomiaru intensywności wnz: a) w przypadku szeregowego połączenia obiektu badanego i impedancji detekcyjnej; b) w przypadku równoległego połączenia obiektu badanego i impedancji detekcyjnej. Objaśnienia symboli: U_~ - napięcie doprowadzone do dielektryka, C_k - kondensator sprzęgający; C_x - obiekt badany; Z_d - impedancja detekcyjna; Z - impedancja doprowadzeń WN; M - miernik intensywności wnz; C₀ - kondensator skalujący; U₀ - impuls skalujący.

---
