P O L I T E C H N I K A Ś W I Ę T O K R Z Y S K A

LABORATORIUM OBRÓBKI SKRAWANIEM

Ćwiczenie nr :

4

Wpływ parametrów skrawania na temperatura skrawania . Pomiar temperatury skrawania metodą dwunarzędziową .

Rok akademicki :

1998 - 1999

Semestr :

4

Grupa :

21b

Nazwisko i imię studenta :

Marcin Kozub

Data :

25 - 03 - 1999

Ocena :

Obrabiarka:

SI - 250

Materiał :

St4

Narzędzie I :

S10

Narzędzie II :

SW18

Średnica toczonego wałka :

88 mm

Lp.

Parametry skrawania

Wskazania

[il. działek]

E

[mV]

T

[0C]

g [mm]

p [mm/obr]

v [m/min]

1

3,5

0,1

49,7

12

9,6

415

2

3,0

12

9,6

415

3

2,5

12

9,6

415

4

2,0

12

9,6

415

5

1,5

11

8,8

385

6

1,0

10

8,0

355

7

0,5

9

7,2

315

1

2,0

0,05

49,7

10

8,0

355

2

0,08

11

8,8

385

3

0,1

12

9,6

415

4

0,136

14

11,2

475

5

0,17

14

11,2

475

6

0,2

15

12

510

7

0,24

15

12

510

1

2,0

0,1

19,6

8

6,4

285

2

24,9

8

6,4

285

3

30,9

9

7,2

315

4

49,7

12

9,6

415

5

61,9

14

11,2

475

6

77,4

15

12

510

7

98,1

16

12,8

530

0x08 graphic

  1. Obliczenia .

Zależność temperatury skrawania przy toczeniu od szybkości , posuwu i głębokości skrawania ma postać :

Dla pierwszej serii 0x01 graphic

Dla drugiej serii 0x01 graphic

Dla trzeciej serii 0x01 graphic

oznaczając :

0x01 graphic

0x01 graphic

0x01 graphic

otrzyma się :

0x01 graphic

0x01 graphic

0x01 graphic

a po zlogarytmowaniu :

0x01 graphic

0x01 graphic

0x01 graphic

Z kolejnych trzech wykresów odczytuje się wartości stałych C1 dla wartości rzędnej g=1 , C2 dla wartości rzędnej p=1 , C3 dla wartości rzędnej v=1 , gdyż wtedy zachodzi kolejno :

0x01 graphic

0x01 graphic

0x01 graphic

i stąd :

0x01 graphic

0x01 graphic

0x01 graphic

a 0x01 graphic
, 0x01 graphic
, 0x01 graphic

Ponieważ :

0x01 graphic

0x01 graphic

0x01 graphic

określa się :

0x01 graphic

0x01 graphic

0x01 graphic

i jako wartość Ct we wzorach na temperaturę skrawania przy toczeniu przyjmuje się średnią arytmetyczną :

0x01 graphic

Ostatecznie wzór na temperaturę przy toczeniu ma postać :

0x01 graphic

  1. Wnioski .

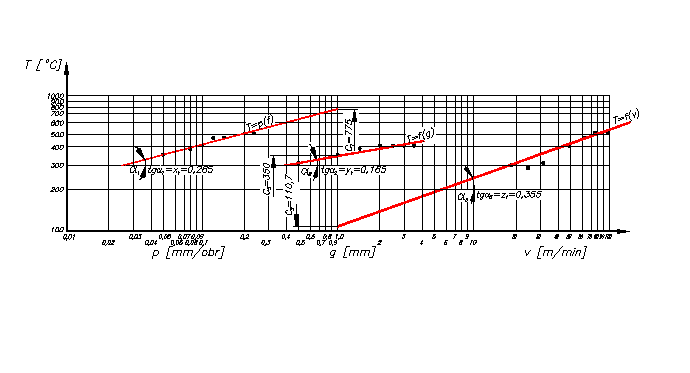

Jak widać na zamieszczonym powyżej wykresie zależności temperatury skrawania od posuwu p , głębokości g i prędkości v skrawania , są to parametry istotnie wpływające na temperaturę podczas skrawania . Najbardziej na wzrost temperatury skrawania wpływa wzrost prędkości skrawania v , mniejszy wpływ ma zwiększenie posuwu p , a najmniejszy wpływ ma zwiększenie grubości skrawanej warstwy g , wraz ze zwiększeniem której obserwuje się najmniejszy wzrost temperatury skrawania .
