Pomiary współczynników charakteryzujących kształt przebiegów czasowych napięć i prądów w układach elektromagnetycznych.

Cel ćwiczenia:

Celem ćwiczenia jest poznanie metod pomiaru współczynnika zawartości harmonicznych oraz metod wyznaczania współczynników kształtu i szczytu badanych przebiegów prądu i napięć.

Część I

Układ połączeń do badania krzywej prądu transformatora:

Przyrządy pomiarowe:

• Atr - autotransformator

• V₁-woltomierz elektromagnetyczny klasa 0,5 zakres do 300 V

• V₂-woltomierz prostownikowy klasa 1,5 zakres do 600 V

• A₁- amperomierz elektromagnetyczny klasa 0,5 zakres 1 A

• A₂- amperomierz prostownikowy klasa 0,5 zakres 1A

• Tr - transformator jednofazowy

• Trp - transformator powietrzny

• h - miernik zniekształceń typ PMZ-11

• R - opornik

• O - oscyloskop typ BM 370 nr IE1-PN-7/1-277

Lp.	UV1	J0sk	JA2	J0śr	UV2	J0max	h	k	s
	V	A	A	A	V	A	%	-	-
1	86	0,4	0,36	0,32	25	0,69	15	1,25	1,73
2	103	0,6	0,52	0,47	45	1,24	22	1,28	2,06
3	114	0,8	0,65	0,58	64	1,77	31	1,38	2,21

Przykładowe obliczenia:

Część II

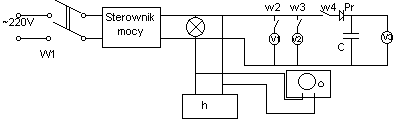

Układ do badania krzywej napięcia wyjściowego sterownika mocy:

Przyrządy pomiarowe:

• St- sterownik tyrystorowy mocy prądu przemiennego

• V₁- woltomierz elektromagnetyczny klasa 0,5, zakres do 300 V

• V₂- woltomierz prostownikowy klasa 1,5, zakres do 600V

• V₃- woltomierz magnetoelektryczny klasa 1,5, zakres do 600 V

• Pr- dioda prostownicza

• C- kondensator

• h- miernik zniekształceń typ PMZ-11

• O- oscyloskop

• w1, w2, w3, w4- wyłączniki

Lp.	Usk	UV2	Uśr	Umax	h	k	s
	V	V	V	V	%	-	-
1	208	160	144,14	270	3	1,44	1,29
2	192	130	117,11	270	30	1,63	1,41
3	140	80	72,07	270	73	1,94	1,93

Przykładowe obliczenia:

Uwagi i wnioski:

• badanie transformatora w stanie jałowym obarczony jest znacznym błędem (30%), który wzrasta wraz z prądem.

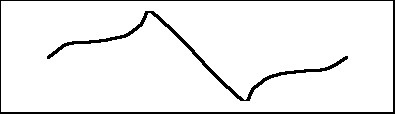

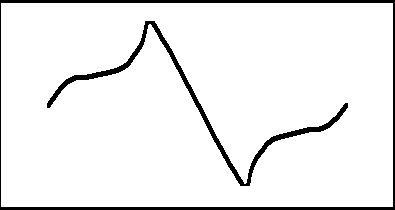

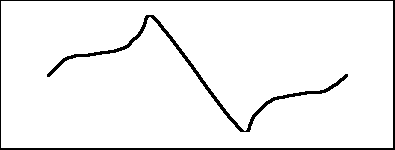

Wykresy kształtu badanych sygnałów na oscyloskopie dla prądu jałowego transformatora:

---
