ZADANIE:

Wyznaczyć naprężenia tuż po zarysowaniu dla fazy IIa dla zadanego przekroju.

1. Przekrój teowy:

b_eff=0,45m

h_f=0,15 m

`

2φ6 h=0,45 m

3φ16

a=0,035

b_w=0,15 m

2. Dane materiałowe:

As1=6,032*

Beton C20/25 wg. Tablicy 3.1, norma PN-EN-1992-1-1:2008

E_cm=30 GPa

F_ctm=2,2 MPa

Stal E_s=200 GPa

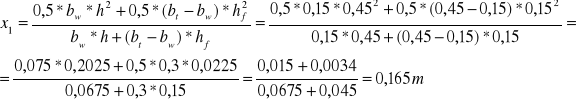

3. Charakterystyki geometryczne:



4. Moment rysujący:

h-x₁=0,45-0,165=0,285 m

W_ct=
6,424*

M_cr=W_ct*f_ctm=6,424*
14,134 kNm

5. Charakterystyki dla fazy IIa:

α_e= 6,67

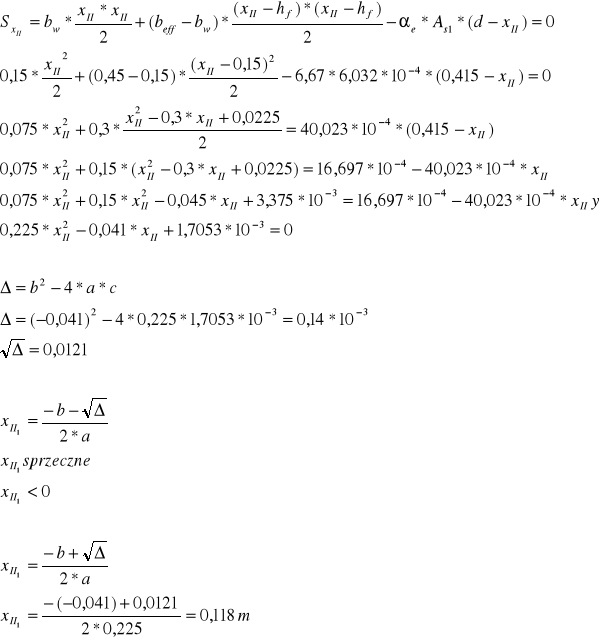

Liczymy X_II dla półki, gdyż :

=0,118 m<h_f=0,15 m

Moment bezwładności:

I_II=

6. Naprężenia:

σ_c=

kPa

σ_s=

kPa

---
