Nr ćw. 8	Temat: Wyznaczanie krytycznej wartości liczby Reynolds'a	Grupa: 2A
	Piotr Laszczyk	Data: 30.04.98

Cel ćwiczenia :

Celem ćwiczenia była doświadczalna obserwacja i stwierdzenie cech charakterystycznych przepływy laminarnego, przejściowego i turbulentnego w oparciu o wizualizację przepływu w rurach szklanych o różnych średnicach przekroju oraz określenie krytycznych wartości liczby Reynolds'a (Re) obserwowanego przepływu.

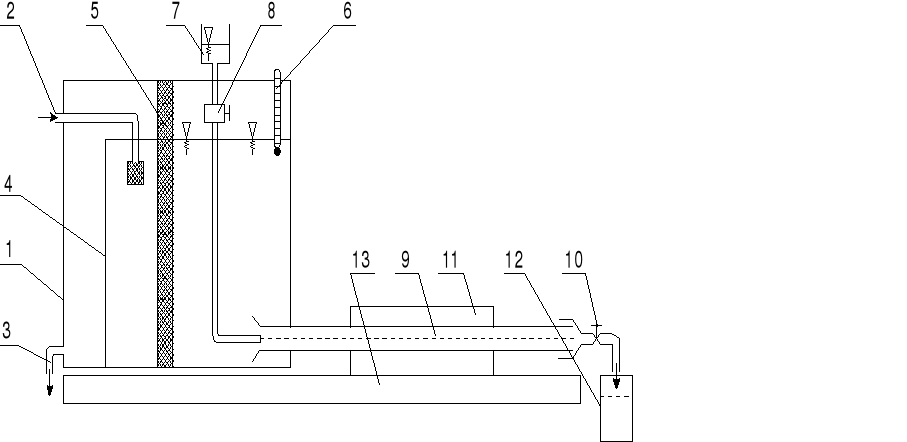

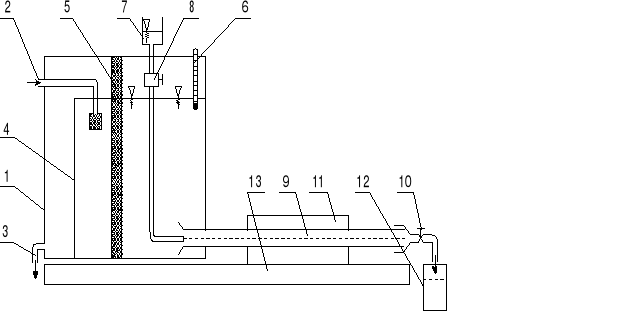

Schemat stanowiska:

1. Zbiornik ciśnieniowy

2. Przewód doprowadzający wodę

3. Przewód odprowadzający wodę

4. Przegroda przelewowa

5. Przegroda tłumiąca

6. Termometr

7. Wąż

8. Zawór

9. Rura szklana

10. Zawór regulacyjny

11. Biały ekran

12. Zbiornik mierniczy

13. Podstawa

Tabela wielkości mierzonych :

		I		II		III
		1	2	1	2	1	2
Temp. wody	°C	18
Masa wody	kg	0.32	0.38	0.7	0.71	1.27	1.89
Objętość wody	m^3	3.2⋅10^-4	3.8⋅10^-4	7⋅10^-4	7.1⋅10^-4	12.7⋅10^-4	18.9⋅10^-4
Czas napełn.	s	30
Rodzaj przepł		laminarny		mieszany		turbulentny
Średnica rury	mm	12

Tabela wielkości obliczonych :

Wydatek przepływu

Prędkość średnia

Liczba Reynoldsa

Współczynnik oporów liniowych

gdzie : K- stała charakterystyczna dla rury. K=0.7⋅10^-6cm

d- średnica rury

r- promień rury

Teoretyczny współczynnik oporów liniowych dla przepływów laminarnych

Teoretyczny współczynnik oporów liniowych dla przepływów turbulentnych

		I		II		III
		1	2	1	2	1	2
Wydatek przepł. Q	10^-5m^3/s	1.067	1.267	2.333	2.367	4.233	6.3
Prędkość śr. przepł v	m/s	0.094	0.112	0.206	0.209	0.374	0.557
Kinemat. wsp. lepk ν	m^2/s	0.000001006
Liczba Reynoldsa	Re	1125	1336	2461	2469	4465	6645
Współcz. oporów liniowych	λ	0.065	0.06	0.048	0.048	0.039	0.035
Teoret. wsp. oporów	λ	0.057	0.048			0.039	0.035

Wnioski

• W przypadku przepływu laminarnego tak jak zakładaliśmy liczba Reynoldsa Re~2320 i wahała się koło tej wartości.

• W przypadku przepływu przejściowego liczba Reynoldsa waha się w granicach 25000 do 28000, gdzie na ćwiczeniu przepływ zmienił się z laminarnego na prawie turbulentny.

Natomiast dopiero przy liczbie Reynoldsa ok. 50000 i odrobinę mniej przepływ wykazywał wyraźnie cechy przepływu turbulentnego, tzn. widoczne były podczas przepływu zaburzeniu strugi atramentu. Moim zdaniem doświadczenie przeprowadzone zostało poprawnie

---
