Maszyny 11(1), Politechnika Lubelska, Studia, semestr 5, Sem V, Nowy folder


POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI

LABORATORIUM MASZYN ELEKTRYCZNYCH

Ćw. Nr 11

Badanie silnika szeregowo bocznikowego prądu stałego.

Grupa: Data:

1.)Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z właściwościami i podstawowymi charakterystykami silnika szeregowo-bocznikowego przy pracy w charakterze silnika bocznikowego oraz przy pracy w charakterze silnika szeregowo-bocznikowego przy zgodnym i przeciwnym działaniu strumieni.

2.)Dane znamionowe

Silnik prądu stałego PZMB - 44a

1,5 kW

230V

1500obr/min

8,6A

wzbudzenie 0,4A

R1B1-2B2 = 2,05Ω

RD1-D2 = 0,075Ω

Prądnica

230V

6,5A

1450obr/min

1,5kW

wzbudzenie 0,42A

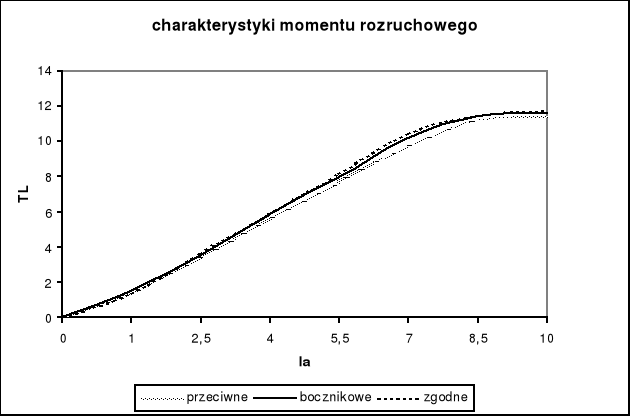

3.)Charakterystyki momentu rozruchowego

Charakterystyka momentu rozruchowego nazywa się zależność momentu od prądu silnika :

Mr=f(It).Wyznacza się ją przy zahamowanym wirniku , przy stałej wartości prądu wzbudzenia.

If = 0,4A, l = 0,15m

L.p.

Ia

Us

F

TL

Rodzaj wzbudzenia

A

V

N

Nm

1

10

27

78,6

11,79

Szeregowo bocznikowe zgodne

2

8,5

24

77

11,55

3

7

19

70,1

10,515

4

5,5

16

54,7

8,205

5

4

12

39,5

5,925

6

2,5

8

24,5

3,675

7

1

5

9,4

1,41

8

0

0

0

0

1

10

25

77,8

11,67

Bocznikowe

2

8,5

21

76,5

11,475

3

7

18

67,9

10,185

4

5,5

15

53,2

7,98

5

4

11

38,9

5,835

6

2,5

7

23,7

3,555

7

1

4

9,9

1,485

8

0

0

0

0

1

10

28

76,6

11,49

szeregowo bocznikowe przeciwne

2

8,5

24

75,4

11,31

3

7

20

65,3

9,795

4

5,5

16

51,3

7,695

5

4

12

38

5,7

6

2,5

8

23

3,45

7

1

5

9,8

1,47

8

0

0

0

0

0x01 graphic

4.) Charakterystyki mechaniczne.

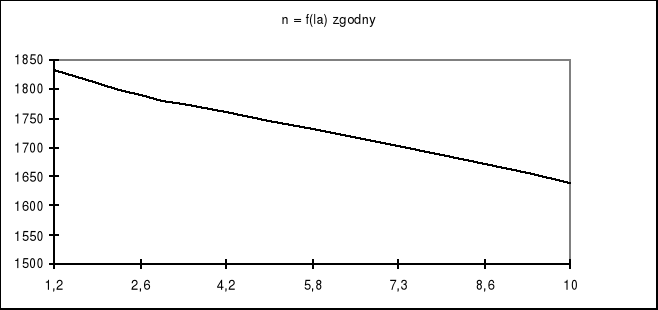

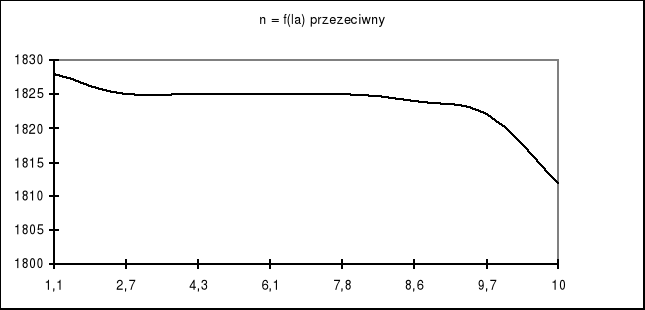

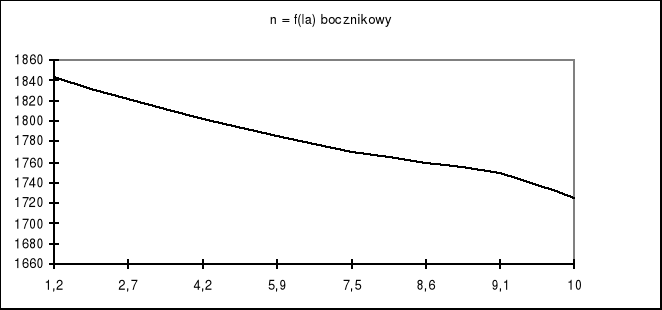

Charakterystyką zewnętrzną nazywa się zależność prędkości obrotowej n od prądu silnika It

n=f(It) przy znamionowym napięciu Un oraz znamionowym prądzie wzbudzenia.

Układ połączeń:

If = 0,4A, IfH = 0,4A

L.p.

Ia

Us

n

UH

IaH

UiH

PiH

P0H

PS

TS

Rodzaj wzbudzenia

A

V

Obr/min

V

A



W

W

W

Nm

1

10

218

1725

270

5,8

300

1740

140

1880

10,41263

Bocznikowy

2

9,1

218

1749

280

5

304

1520

144

1664

9,089817

3

8,6

218

1760

280

4,7

305

1433,5

145

1578,5

8,568869

4

7,5

218

1770

290

4

308

1232

146

1378

7,438195

5

5,9

218

1786

300

3

311

933

148

1081

5,782769

6

4,2

218

1802

308

2

314

628

150

778

4,124928

7

2,7

218

1821

315

1

316

316

154

470

2,465923

8

1,2

218

1843

320

0

320

0

0

0

0

1

10

218

1640

250

6

284

1704

130

1834

10,68432

Szeregowo bocznikowe zgodne

2

8,6

218

1673

270

5

290

1450

135

1585

9,051591

3

7,3

218

1701

280

4

296

1184

138

1322

7,425381

4

5,8

218

1730

290

3

300

900

141

1041

5,749052

5

4,2

218

1760

300

2

306

612

142

754

4,09308

6

2,6

218

1789

310

1

312

312

144

456

2,435264

7

1,2

218

1834

320

0

318

0

0

0

0

1

10

218

1812

290

5,3

314

1664,2

148

1812,2

9,555195

2

9,7

218

1822

292

5

316

1580

150

1730

9,071714

szeregowo bocznikowe przeciwne

3

8,6

218

1824

298

4,5

316

1422

153

1575

8,249874

4

7,8

218

1825

300

4

316

1264

153

1417

7,418201

5

6,1

218

1825

306

3

316

948

153

1101

5,763895

6

4,3

218

1825

310

2

316

632

153

785

4,109589

7

2,7

218

1825

312

1

316

316

153

469

2,455283

8

1,1

218

1828

320

0

315

0

151

151

0,78921

0x01 graphic
0x01 graphic
0x01 graphic

5.) Charakterystyki prędkości obrotowej w funkcji prądu wzbudzenia.

Układ pomiarowy stosuje się z punktu wcześniejszego.

Ia = 8,6A, IfH = 0,4A

L.p.

If

Us

n

UH

IaH

UiH

PiH

P0H

PS

TS

Rodzaj wzbudzenia

A

V

Obr/min

V

A

V

W

W

W

Nm

1

0,47

218

1506

235

5,6

261

1461,6

114

1575,6

9,995686

szeregowo bocznikowy ze współdziałaniem strumieni

2

0,45

218

1537

240

5,4

270

1458

120

1578

9,8090001

3

0,44

218

1560

245

5,3

274

1452,2

122

1574,2

9,6411073

4

0,42

218

1592

250

5,2

277

1440,4

124

1564,4

9,388503

5

0,4

218

1622

255

5,1

280

1428

128

1556

9,1653773

6

0,38

218

1645

265

5

283

1415

130

1545

8,9733413

7

0,36

218

1713

275

4,8

290

1392

140

1532

8,544625

8

0,34

218

1771

286

4,6

300

1380

144

1524

8,2216316

0x01 graphic

0x01 graphic
0x01 graphic

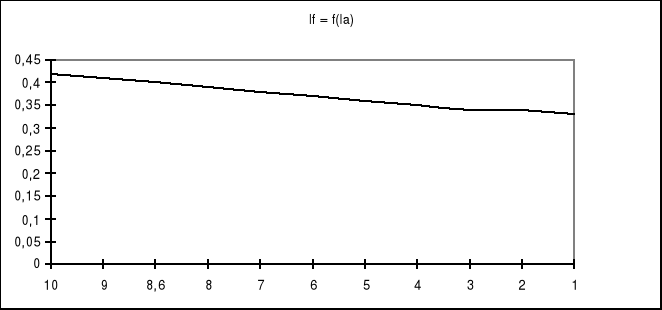

6.)Pomiary charakterystyk regulacyjnych

n = 1750obr/min, IfH = 0,4A

L.p.

If

Us

Ia

UH

IaH

UiH

PiH

P0H

PS

TS

Rodzaj wzbudzenia

A

V

A

V

A

V

W

W

W

Nm

1

0,33

218

10

285

5,4

305

1647

144

1791

-

bocznikowy

2

0,34

218

9

280

4,9

305

1494,5

144

1638,5

-

3

0,34

218

8,6

280

4,7

305

1433,5

144

1577,5

-

4

0,35

218

8

280

4,3

305

1311,5

144

1455,5

-

5

0,36

218

7

285

3,7

305

1128,5

144

1272,5

-

6

0,37

218

6

290

3,1

305

945,5

144

1089,5

-

7

0,38

218

5

292

2,6

305

793

144

937

-

8

0,39

218

4

296

2

305

610

144

754

-

9

0,4

218

3

300

1,3

305

396,5

144

540,5

-

10

0,41

218

2

302

0,6

305

183

144

327

-

11

0,42

218

1

305

0

305

0

144

144

-

0x01 graphic
0x01 graphic
7.)Wnioski:

V.Wnioski:

Na podstawie przeprowadzonych badań sporządziłem powyższe charakterystyki, kształt ich jest zbliżony do tych , które są podawane w literaturze , co może świadczyć o poprawności dokonanych pomiarów. Na pewno nie są one idealne co można tłumaczyć czynnikem błędu człowieka oraz tym że niektóre dane (chodzi tu przede wszystkim o wartość strat mocy oraz indukowane napięcie na zaciskach prądnicy) są określone z dość dużym błędem , ponieważ są one odczytywane z wykresu.

Z powyższego ćwiczenia wnioskować można, że kształt charakterystyki silnika szeregowo-bocznikowego zależy od sposobu połączenia uzwojeń wzbudzenia.
