Model anteny paskowej, panelowej na 2.4 GHz z charakterystyką różnicową

Ogólne zasady projektowania takich anten przedstawiono w [1].

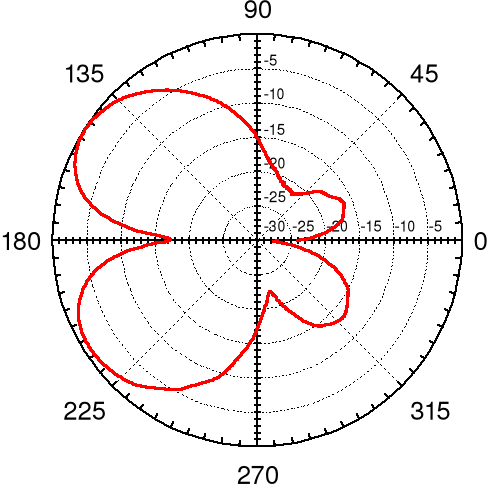

W antenie paskowej pokazanej na fotografii (rys.1), oba elementy promieniujące są pobudzane w przeciwfazie. W takim przypadku charakterystyka promieniowania w płaszczyźnie prostopadłej do wektora E (na rys.1 - kierunek wektora E zgodny ze strzałką podpisaną „polaryzacja”) ma kształt przedstawiony na rys.2. Zysk energetyczny anteny dla kątów maksymalnego promieniowania można oszacować na 7dB. Szacunek polega na porównaniu wyników pomiarów maksymalnego poziomu pola uzyskiwanego z danej anteny z poziomem z anteny wzorcowej (o znanym, pomierzonym na poligonie antenowym, zysku energetycznym).

Polaryzacja pionowa, łatwo jednak można zmienić na poziomą.

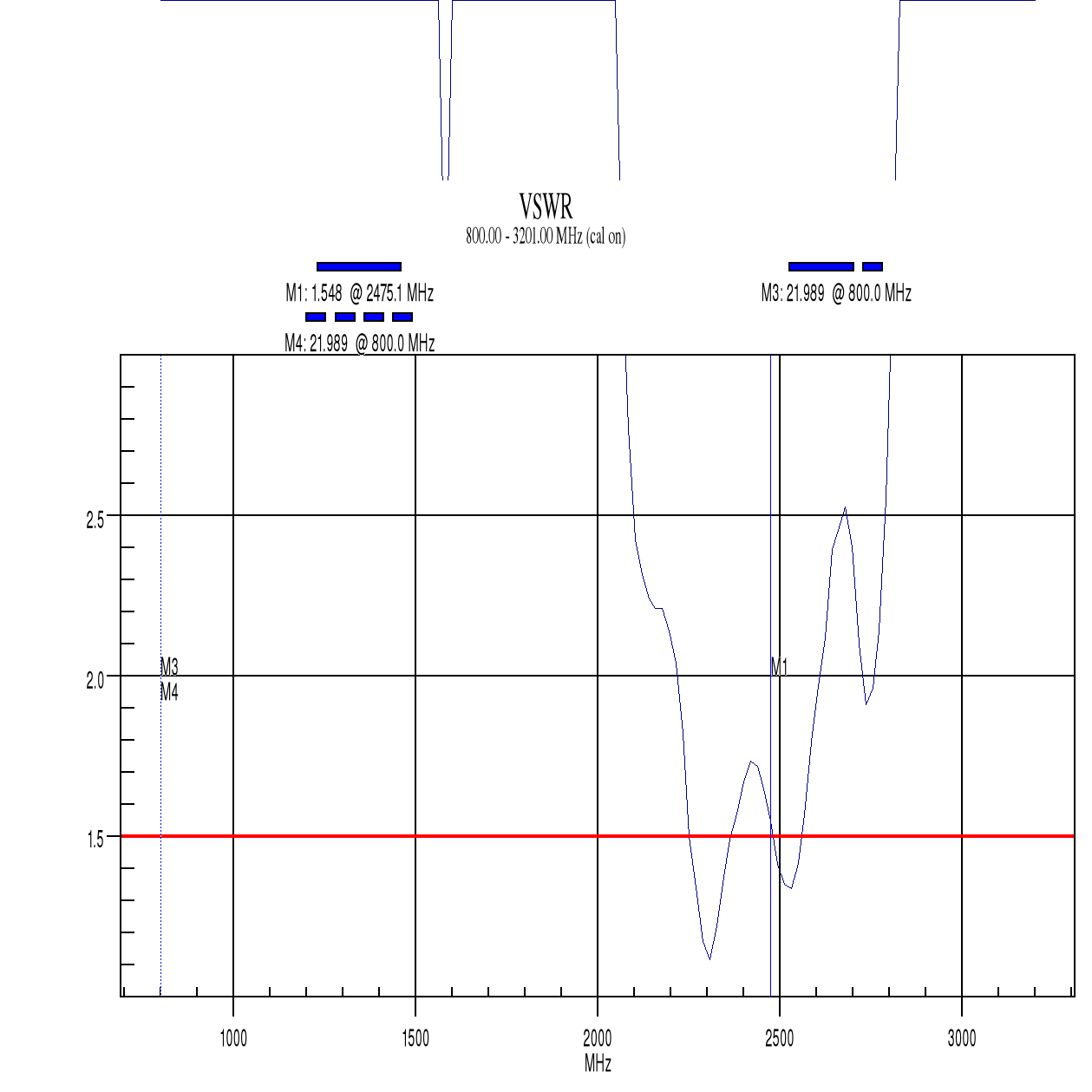

Charakterystyka dopasowania została przedstawiona na rys.3.

Rys.1.

Rys.2. Rys.3.

Uwaga: Przedstawiono tutaj model anteny. Stąd pewna niechlujność wykonania. Charakterystykę dopasowania można również poprawić.

Literatura

1. http://kst.tele.pw.edu.pl/kst2002/ref/5.04.pdf

---
