Politechnika Lubelska
Laboratorium urządzeń elektrycznych
Badania podstawowych właściwości łuku
elektrycznego prądu stałego.
Wykonali: Grupa:
1.Cel ćwiczenia.
Celem ćwiczenia jest zapoznanie się z podstawowymi właściwościami łuku elektrycznego prądu stałego oraz wykreślenie charakterystyk U=f(I) dla elektrod miedzianych i stalowych przy różnych wartościach szczeliny powietrznej.
2. Schemat elektryczny stanowiska laboratoryjnego.
St Rx
0/-
~220/220=
V El
R/+
R
A
R - rezystory nastawne połączone szeregowo,
A - amperomierz do ustawiania prądu I0 i pomiaru Ił,
V - voltomierz do pomiaru Uł,
El - układ modelowy elektrod,
Układ modelowy elektrod posiada jedną elektrodę nieruchomą a drugą ruchomą. Zapalenie łuku odbywa się mechanicznie. Po przyciśnięciu gałki następuje zwieranie obu elektrod ze sobą. Po zwolnieniu gałki elektroda ruchoma odsuwa się szybko na zadaną odległość powodując jednocześnie zapalenie się łuku. Wymagana odległość ustawiana jest pokrętłem regulacyjnym. Do regulacji prądu służą rezystory suwakowe połączone szeregowo.
Po zamontowaniu elektrod i nastawieniu żądanej odległości między nimi zamykamy osłonę. Następnie elektrody zwieramy i przyciskiem PZ doprowadzamy do nich napięcie i ustawiamy żądaną wartość prądu I0 za pomocą rezystorów suwakowych. Po rozdzieleniu elektrod zapala się łuk. Dokonujemy odczytu napięcia łuku Uł i prądu Ił.
3. Tabele wyników
Pomiary przeprowadzono dla stali i miedzi dla trzech różnych odległości między elektrodami wynoszącymi 2mm, 4mm, 6mm.
a) pomiary napięcia i prądu łuku dla elektrod miedzianych
L.p. |
l=6 mm |
l=4 mm |
l= 2mm |
|||
|
IŁ |
UŁ |
IŁ |
UŁ |
IŁ |
UŁ |
|
A |
V |
A |
V |
A |
V |
1 |
6 |
64 |
6 |
46 |
6 |
35 |
2 |
8 |
62 |
8 |
45 |
8 |
32 |
3 |
10 |
60 |
10 |
42 |
10 |
31 |
4 |
12 |
57 |
12 |
41 |
12 |
30 |
5 |
14 |
53 |
14 |
40 |
14 |
30 |
6 |
16 |
51 |
16 |
39 |
16 |
28 |
7 |
18 |
50 |
18 |
38 |
18 |
27 |
Wykres zależności U=f(I) dla elektrod miedzianych dla odległości między elektrodami wynoszącymi l=2mm, l=4 mm, l=6mm.
b) pomiary napięcia i prądu łuku dla elektrod stalowych
L.p. |
l=6 mm |
l=4 mm |
l= 2mm |
|||
|
IŁ |
UŁ |
IŁ |
UŁ |
IŁ |
UŁ |
|
A |
V |
A |
V |
A |
V |
1 |
6 |
47 |
6 |
34 |
6 |
29 |
2 |
8 |
44 |
8 |
33 |
8 |
26 |
3 |
10 |
43 |
10 |
32 |
10 |
25 |
4 |
12 |
42 |
12 |
30 |
12 |
24 |
5 |
14 |
41 |
14 |
29 |
14 |
24 |
6 |
16 |
36 |
16 |
29 |
16 |
23 |
7 |
18 |
34 |
18 |
28 |
18 |
22 |

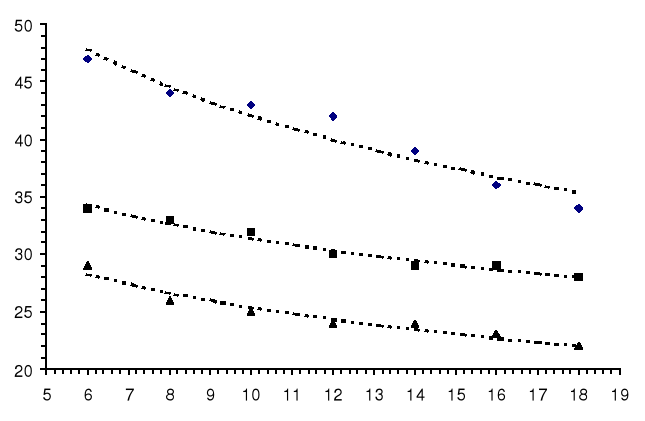

Wykres zależności U=f(I) dla elektrod stalowych dla odległości między elektrodami wynoszącymi l=2mm, l=4 mm, l=6mm.

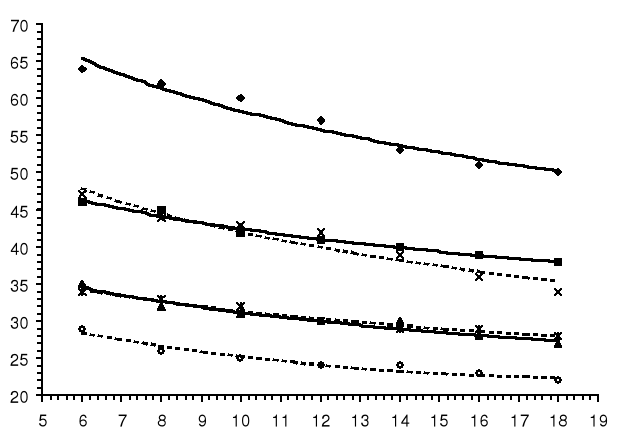

Porównanie charakterystyk dla elektrod miedzianych i stalowych przy różnych odległościach między elektrodami
- elektrody miedziane
- elektrody stalowe
4. Wnioski:
Na wykreślonych charakterystykach można zauważyć, że stosunek napięcia do prądu łuku jest odwrotnie proporcjonalny. Przy wzroście prądu napięcie łuku maleje wykładniczo. Porównując charakterystyki dla jednego rodzaju elektrod można zauważyć że odległość między elektrodami ma wpływ na napięcie łuku. Im większa jest odległość między elektrodami tym większe jest napięcie łuku. Porównując charakterystyki dla różnych elektrod ( w tym przypadku dla miedzi i stali) można zauważyć, że napięcie Uł miedzi jest większe od napięcia Uł stali przy tej samej odległości między elektrodami. Odczyt poprawnej wielkości napięci mierzonego był znacznie utrudniony za względu na znaczne wahania wartości. Wartość ta zmieniała się w czasie. Stosowanie elektrody miedzianej o znacznie lepszych właściwościach przewodzących w stosunku do elektrody stalowej ,która posiada gorsze właściwości przewodzące jest dużo lepsze za względu na to, że łuk elektryczny powstanie znacznie szybciej przy stykach stalowych niż miedzianych. Napięcie łuku jest znacznie większe dla lepszych przewodników.
6
U [V]
I [A]
L= 6 mm
L= 4 mm
L= 2 mm
U [V]
L= 2 mm
L= 4 mm
L= 6 mm
I [A]
U [V]
I [A]
L= 6 mm
L= 6 mm
L= 4 mm
L= 4 mm
L= 2 mm
L= 2 mm
