Państwowa Wyższa Szkoła Zawodowa w Kaliszu
Instytut Inżynierii Ochrony Środowiska
Projekt
Wykonał: Jacek Karczewski
Semestr: VI
Studia : zaoczne
Rok: 2003/2004
Założenia:
Rysunki :
rzut parteru
rzut piętra
rzut dachu
4 elewacje
Obliczenia:
Pole powierzchni okien
Wyliczenie okien
Obliczenia dla ścianki :
równoległej- obciążenia stałego i zmiennego użytkowego
prostopadłej - obciążenia stałego i zmiennego użytkowego
Wyznaczenie oporów cieplnych RT i U dla :
ściany zewnętrznej
dachu
podłogi
Obliczenia:
Pole powierzchni okien
A0 = 0,15* AZ + 0,03*AW
A0 = 0,15* AZ
A0 = 0,15*124,6
A0 = 18,69
4szt. 1,8* 1,5 = 2,7* 4 = 10,8
3szt. 0,6* 0,6 = 0,36* 3 = 1,08
1szt. 1,2* 1,5 = 1,8
1szt. 0,6* 1,2 = 0,72
całkowita powierzchnia okien = 14,4 m2
Wyliczenia schodów
2 * h + s = 2 * 17 + 28 = 62
2.Obliczenia dla ścianki:
2.1 równoległej l = 3,0 m
Obciążenia stałe
|
|
G [ KN/m] |
γ |
G |
2 * tynk |
2 * 19,0 * 0,015 * 2,6 = |
1,482 |
* 1,3 |
= 1,9266 |
Cegła ceramiczna pełna |
14,0 * 0,12 * 2,6 = |
4,368 |
* 1,3 |
= 5,6784 |
Parkiet dębowy |
7,0 * 0,035 * 2,6 = |
0,147 |
* 1,3 |
= 0,191 |
Gładż cementowa |
21,0 * 0,05 * 0,6 = |
0,630 |
* 1,3 |
= 0,819 |
Ciężar stropu Akerman |
2,911 * 0,6 = |
1,746 |
* 1,1 |
= 1,921 |
Obciążenie zmienne użytkowe
1,5 * 0,6 = 0,900 * 1,4 = 1,260
q = 11,796
Przyjęto :
2.2 prostopadłej l = 3,0 m
Obciążenie stałe
|
|
G [ KN/m] |
γ |
G |
2 * tynk |
2 * 19,0 * 0,015 * 2,6 = |
1,482 |
* 1,3 |
= 1,9266 |
Cegła ceramiczna pełna |
14,0 * 0,12 * 2,6 = |
4,368 |
* 1,3 |
= 5,6784 |
Parkiet dębowy |
7,0 * 0,035 * 2,6 = |
0,147 |
* 1,3 |
= 0,191 |
Gładż cementowa |
21,0 * 0,05 * 0,6 = |
0,630 |
* 1,3 |
= 0,819 |
Ciężar stropu Akerman |
2,911 * 0,6 = |
1,746 |
* 1,1 |
= 1,921 |
P = 2 * tynk + cegła pełna * 0,6
P = 1,9266 + 5,6784 * 0,6 = 7,605 * 0,6 = 4,563 [ KN/m ]
Obciążenie zmienne użytkowe
1,5 * 0,6 = 0,900 * 1,4 = 1,260
q = 4,191
Przyjęto :
3 Wyznaczenie grubości izolacji dla :
ściany
Tynk cementowo - wapienny |
d1 = 0,015 |
λ1 =0,82 |
Beton komórkowy |
d2 = 0,24 |
λ2 = 0,29 |
styropian |
d3 = ? |
λ3 = 0,043 |
Cegła ceramiczna pełna |
d4 =0,12 |
λ4 = 0,77 |
Tynk cementowo - wapienny |
d5 = 0,02 |
λ5 = 0,82 |

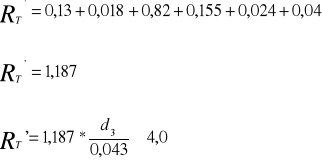

Przyjęto stałe : Rsi = 0,13 Rse = 0,04
RT,
RT - musi być większe niż 4
UK - musi być mniejsze niż 0,3
Strumień ciepła
Wykres

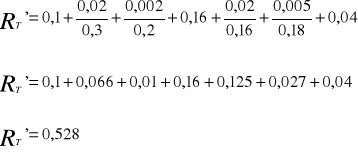

Dach
Boazeria drewniana - sosna |
d1 = 0,02 |
λ1 = 0,3 |
Paroizolacja (folia PCV ) |
d2 = 0,002 |
λ2 = 0,2 |
Wełna mineralna |
d3 = ? |
λ3 = 0,05 |
Pustka powietrza |
d4 = 0,05 |
λ4 = 0,16 |
Płyta OSB |
d5 = 0,02 |
λ5 = 0,16 |
Dachówka bitumiczna |
d6 = 0,005 |
λ6 = 0,18 |
Stałe są : Rsi = 0,1[ m2*K/W ] Rse = 0,04 [m2*K/W ]

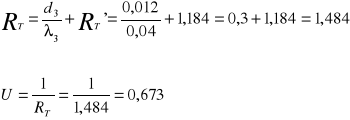

Podłoga

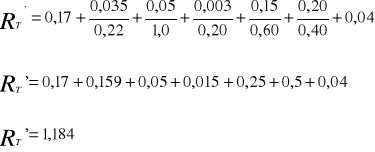

RT'
Parkiet dębowy |
d1 = 0,035 |
λ1 = 0,22 |
Gładż cementowa |
d2 = 0,05 |
λ2 = 1,0 |
styropian |
d3 = ? |
λ3 = 0,04 |
Paroizolacja [folia PCV ] |
d4 = 0,003 |
λ4 = 0,20 |
Beton z żużla palonego |
d5 = 0,15 |
λ5 = 0,60 |
Piasek zagęszczony |
d6 = 0,20 |
λ6 = 0,40 |

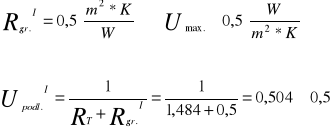

Szerokość strefy II |
≤ 4,0 |
6 |
8 |
10 |
[m] |
Rgr.II |
0,6 |
0,9 |
1,0 |
1,1 |
[m2*K/W ] |
