SYSTEMY WBUDOWANE

s p r a w o z d a n i e

Monika Twardowska

SISK-2, rok III

  1. Wstęp

Na zajęciach użyliśmy programu Easy Soft 6.20 Pro do sterowania sygnalizacją świetlną. Kolejno zapalają się światła: zielone na 10 sekund, żółte na 4 sekundy, czerwone na 8 sekund i czerwono-żółte na 2 sekundy. Sekwencja ta powtarza się w pętli.

0x01 graphic

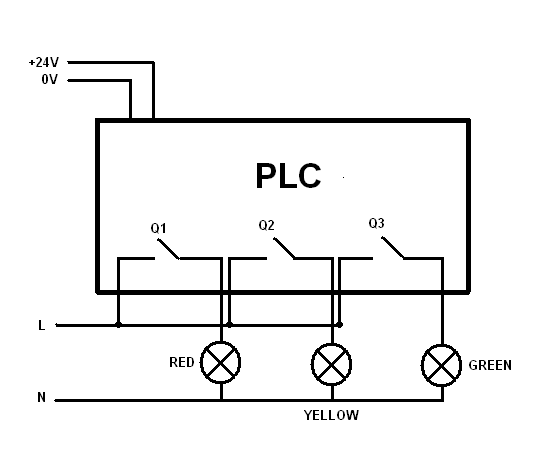

  1. Schemat ideowy podłączenia sterownika

0x08 graphic

  1. Schemat drabinkowy

0x01 graphic

  1. Wnioski

Sterownik Easy 512 DC- RC doskonale sprawdza się przy sygnalizacji świetlnej. W całości oparty na timerach, nie posiada żadnych wejść I. Pojawiają się trzy wyjścia Q: red, green oraz yellow. Są one zapętlone.
