Politechnika Lubelska w Lublinie	LABORATORIUM PODSTAW ELEKTRONIKI
Wykonujący: Paweł Cybulak Krzysztof Król Tomasz Wysocki	Temat: Badanie właściwości impulsowych tranzystora		Wydział: ELEKTRYCZNY
				Grupa: EDI 4.2
	Numer ćwiczenia: 2	Semestr: IV	Rok akademicki: 1998/1999
Data wykonania ćwiczenia: 01.02.1999	Podpis	Zaliczenie:	Ocena:

Wyznaczenie wartości prądu nasycenia , oraz napięć sterujących przy których współczynnik przesterowania osiąga założone wartości

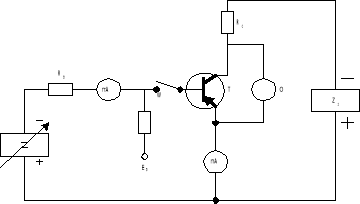

Po zmontowaniu układu ustawiliśmy napięcie zasilacza na 0.5 V i odczytaliśmy wartość prądu bazy I_Bmin , z następnie wstawiając kolejno wielokrotność tego prądu odczytujemy

wartość prądu bazy :

KF	IB [mA]	Uz [V]
1	0.15	0.5
2	0.3	1.05
4	0.6	2
8	1.2	2.95
16	2.4	7.75

Praca tranzystora w układzie przełącznika

a)Praca przy sterowaniu napięciem jednobiegunowym

Po dołączeniu do wejścia generatora impulsowego , odczytaliśmy z oscyloskopu wartości czasów wykorzystując do tego celu wartości współczynnika przesterowania , wyznaczone w poprzednim punkcie ćwiczenia , gdzie:

t_d- czas opóźniania

t_n - czas narastania

t_p- czas przeciągania

t_o- czas opadania

Wyniki pomiarów umieściliśmy w tabeli:

KF	Uz [V]	td [ms]	tn [ms]	tp [ms]	to [ms]
1	0,5	0	0,3	0,2	1,2
2	1,05	0	0,1	0,4	1,2
4	2	0	0	0,6	1,2
8	2,95	0	0	0,7	1,2
16	...	...	...	...	...

b)Praca przy sterowaniu napięciem jednobiegunowym - badanie wpływu pojemności przyśpieszającej na czasy przełączania tranzystora.

Do rezystora szeregowego w obwodzie bazy dołączyliśmy równolegle kondensator o pojemności odpowiednio 100 pF i 500 pF , a pomiary powtórzyliśmy jak w punkcie poprzednim

KF		CB	td [ms]		tn [ms]		tp [ms]	to [ms]
1		100 pF	-		0,015		0,05	0,4
2		100 pF	-		0,05		0,05	0,2
4		100 pF	-		0		0,15	0,1
8		100 pF	-		0		0,1	0,07
16		100 pF	-		...		...	...
1	500pF			-	0,2	0			0,2
2	500 pF			-	0,06	0,1			0,15
4	500 pF			-	0	0,1			0,05
8	500 pF			-	0	0,08			0,02
16	500 pF			-	...	...			...

zielony-czas opadania

różowy-czas przeciągania

niebieski-czas narastania

Praca przy sterowaniu napięciem jednobiegunowym. Badanie wpływu polaryzacji zaporowej bazy.

a)Wyznaczanie wartości prądu wejściowego obwodu sterującego na granicy nasycenia tranzystora , oraz wyznaczenie wartości napięć sterujących przy których współczynnik przesterowania osiąga założone wartości.

Po dołączeniu dodatkowego napięcia ujemnego na zaciski obwodu bazy , odczytaliśmy z wartość prądu wejściowego obwodu sterującego I_WEmin w chwili gdy wartość napięcia U_CE wynosiła 0.5 V .Następnie do tabeli wpisujemy wielokrotność tego prądu , przy zadanym napięciu :

KF	IWE [mA]	Uz [V]
1	0.15	0.5
2	0.3	1.05
4	0.6	2
8	1.2	2.95
16	2.4	7.75

b)wyznaczanie czasów przełączania

Do wejścia układu dołączyliśmy generator impulsowy i posługując się danymi z tabeli powyżej regulujemy amplitudę , aby uzyskać kolejno wartości współczynnika przesterowania. Dla każdej z tych wartości odczytujemy czasy :narastania przeciągania i opadania .

KF	Uz [V]	td [ms]	tn [ms]	tp [ms]	to [ms]
1	0,57	0	0,2	0,1	0,2
2	2,12	0	0,1	0,2	0,2
4	3,15	0	0	0,3	0,2
8	5,2	0	0	0,4	0,2
16	9,3	...	...	...	...

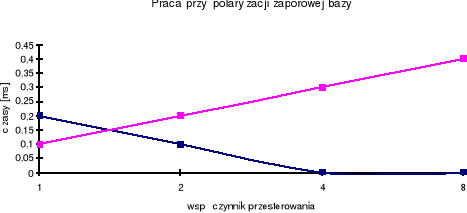

różowy - czas przeciągania

niebieski - czas narastania

Do wykonania ćwiczenia zostały użyte następujące przyrządy:

-zasilacz regulowany

-oscyloskop dwukanałowy

-generator impulsowy

-miliamperomierze

-woltomierz

-kondensatory 100 pF i 500 pF

Wnioski

W ćwiczeniu dokonaliśmy szeregu pomiarów które miały na celu :

-wyznaczenie prądu bazy na granicy nasycenia

-zbadanie pracy tranzystora w układzie przełącznika

-zbadanie wpływu polaryzacji zaporowej bazy

Ćwiczenie zostało wykonane zgodnie z instrukcją . Na wykresach pomiarowych nie umieściliśmy wartości które przez cały czas trwania pomiaru nie zmieniały się np.: czas opadania , przy badaniu wpływu polaryzacji zaporowej bazy .W tabelach nie uwzględniliśmy czasu opóźnienia , ponieważ był on zbyt mały aby go odczytać z oscyloskopu , przy jednoczesnym zachowaniu wiarygodności pomiaru.

Jak wynika z wykonanych pomiarów , zastosowanie pojemności kompensujących znacznie skróciło czasy zarówno narastania , jaki opadania , oraz przeciągania .niestety nie mogliśmy potwierdzić skrócenia czasu opóźnienia . Również polaryzacja zaporowa wywarła dodatni wpływ na czasy przełączania tranzystora-uległy one wyraźnemu skróceniu.

---
