Laboratorium Wytrzymałości Materiałów |
||
WBMiZ Grupa ZP3 Rok II Semestr III
Krukowska Lucyna Krzywda Katarzyna Majchrzak Magdalena Modlińska Klaudia Matyja Mariusz |
Temat:
Próba udarowego zginania. Charakterystyka sprężyn. |
|
Data wykonania ćwiczenia: 2009-11-17 |
Data oddania sprawozdania: 2009-12-01 |
Ocena: |
Próba udarowego zginania.
Rysunek próbki przed złamaniem
Ogólny schemat próbki :
l - długość,
d - średnica,
G - głębokość karbu,
A - szerokość karbu.
Rysunek próbki po złamaniu
w próbce nastąpił złom plastyczny
Wzory stosowane przy wypełnianiu tablicy: Próba udarowego zginania sposobem Charpy'ego wg PN-EN 10045-1:1994
Początkowa energia młota wahadłowego:
Kmin= mgR(1-cosα)
Prędkość uderzenia:
v = [2gR(1-cosα)]1/2
Energia zużyta na złamanie próbki:
K= Kmax- Kmin = mgR(cosβ-cosα)
Udarność:
KC=K/S0
Charakterystyka sprężyn.
Opis aparatu do wyznaczania charakterystyki sprężyn.
Do wyznaczania charakterystyki sprężyn wykorzystujemy specjalną maszynę. Można na niej wywoływać w sprężynach obciążenia do 1000 N. Daną sprężynę umieszczą się, w przypadku ściskania, między dwoma płytami ściskającymi, a w przypadku rozciągania, zawiesza się na hakach rewersora i belki napędowej. Dolna płytka i rewersor połączone są z układem pomiaru sił (jest to zegar-tarcza tradycyjna albo elektroniczna) natomiast płytka górna połączona jest z belką napędową. Po uprzednim wyzerowaniu siłomierza za pomocą pokrętła z jego tarczy odczytujemy wartość siły działającej na sprężynę. Obciążenie wywołuje się belką, przesuwaną po pionowych prowadnicach śrubą pociągową napędzaną ręcznie (za pomocą korby) lub mechanicznie. Ugięcie sprężyn mierzy się za pomocą specjalnej listwy i noniusza.
Do doświadczeń wykorzystywaliśmy siłomierz typu S9 i czujniki przemieszczenia typu WA/50.
Tablice z wynikami pomiarów:
-dla sprężyny nr 1
Numer pomiaru |
Ugięcie |
Siła ściskająca |
Siła ściskająca w zakresie liniowym |
Siła z prostej regresji liniowej |
Odchylenie pomiaru od prostej regresji |
|
|
|
|
|
|
i |
f |
F |
Fzl |
Frl |
b |
|
mm |
N |
N |
N |
% |
A |
B |
C |
D |
E |
F |
1 |
0 |
0 |
0 |
-14,5816494 |
2,916329873 |
2 |
4,3 |
50 |
50 |
45,16300149 |
0,967399702 |
3 |
8,4 |
100 |
100 |
102,1288314 |
-0,425766276 |
4 |
12,29 |
150 |
150 |
156,1768992 |
-1,235379849 |
5 |
16,14 |
200 |
200 |
209,6692029 |
-1,933840584 |
6 |
19,83 |
250 |
250 |
260,9384498 |
-2,187689964 |
7 |
23,34 |
300 |
300 |
309,7067578 |
-1,941351569 |
8 |
26,78 |
350 |
350 |
357,5024785 |
-1,500495706 |
9 |
29,01 |
400 |
400 |
388,4863323 |
2,302733531 |
10 |
33,19 |
450 |
450 |
446,5636906 |
0,687261876 |
11 |
36,19 |
500 |
500 |
488,2460052 |
2,350798966 |
-dla sprężyny nr 2
Numer pomiaru |
Ugięcie |
Siła ściskająca |
Siła ściskająca w zakresie liniowym |
Siła z prostej regresji liniowej |
Odchylenie pomiaru od prostej regresji |
|
|
|
|
|
|
i |
f |
F |
Fzl |
Frl |
b |
|
mm |
N |
N |
N |
% |
A |
B |
C |
D |
E |
F |
1 |
0 |
0 |
0 |
-10,5380167 |
3,512672249 |
2 |
4,19 |
30 |
30 |
31,05387303 |
-0,351291011 |
3 |
7,42 |
60 |
60 |
63,11635609 |
-1,038785362 |
4 |
10,43 |
90 |
90 |
92,99501676 |
-0,998338921 |
5 |
13,41 |
120 |
120 |
122,5758835 |
-0,858627827 |
6 |
16,57 |
150 |
150 |
153,943514 |
-1,314504653 |
7 |
19,5 |
180 |
180 |
183,0280574 |
-1,009352469 |
8 |
22,45 |
210 |
210 |
212,3111302 |
-0,770376722 |
9 |
25,53 |
240 |
240 |
242,8846434 |
-0,961547806 |
10 |
28,37 |
270 |
270 |
271,075805 |
-0,358601662 |
11 |
30,03 |
300 |
300 |
287,5537375 |
4,148754182 |
-dla układu równoległego sprężyn 1 i 2
Numer pomiaru |
Ugięcie |
Siła ściskająca |
Siła ściskająca w zakresie liniowym |
Siła z prostej regresji liniowej |
Odchylenie pomiaru od prostej regresji |
|
|
|
|
|
|
i |
f |
F |
Fzl |
Frl |
b |
|
mm |
N |
N |
N |
% |
A |
B |
C |
D |
E |
F |
1 |
0 |
0 |
0 |
-23,9547875 |
2,994348438 |
2 |
4,13 |
80 |
80 |
74,77530269 |
0,653087163 |
3 |
7,78 |
160 |
160 |
162,0307093 |
-0,253838661 |
4 |
11,42 |
240 |
240 |
249,04706 |
-1,130882497 |
5 |
14,98 |
320 |
320 |
334,1509634 |
-1,768870424 |
6 |
18,42 |
400 |
400 |
416,3861959 |
-2,048274489 |
7 |
21,67 |
480 |
480 |
494,0793662 |
-1,75992077 |
8 |
24,73 |
560 |
560 |
567,2304742 |
-0,90380927 |
9 |
28,13 |
640 |
640 |
648,509483 |
-1,06368538 |
10 |
30,08 |
720 |
720 |
695,1253852 |
3,109326851 |
11 |
33,74 |
800 |
800 |
782,6198477 |
2,172519038 |
3. Obliczenia teoretycznej sztywności obu sprężyn i ich układu równoległego.
[
C - stała sprężysta, sztywność
G - moduł sprężystosci poprzecznej; dla stali G = 80 000 MPa
n - liczba zwojów
d - średnica drutu sprężyny
Dw - wewnętrzna średnica sprężyny
D= Dw + d - średnia średnica zwojów
a) sztywność teoretyczna sprężyny nr 1
d = 5,3 mm
Dw = 43 mm
n = 5, 5
D = 5,3 mm + 43 mm = 45,3 mm
C1≈12,73 N/mm
b) sztywność teoretyczna sprężyny nr 2
d = 3,7 mm
Dw = 26,6 mm
n = 7,5
D = 3,7 mm + 26,6 mm = 30,3 mm
C2 ≈ 8,98 N/mm
c) sztywność teoretyczna układu równoległego sprężyn 1 i 2
Crown. = C1 + C2 = 12,73 N/mm + 8,98 N/mm
= 21,72N/mm
4. Porównanie sztywności doświadczalnych z teoretycznymi:
Sprężyna |
Sztywność [N/mm] |
Błąd [%] |
|
|
|
|
|
|
doświadczalna Cd |
teoretyczna Ct |
|
1 |
13,89410485 |
12,73208111 |
9,126738433 |
|
|
|
|
|
|
|
|
2 |
9,926465341 |
8,982924455 |
10,50371614 |
|
|
|
|
|
|
|
|
Układ równoległy |
23,90559085 |
21,71500557 |
10,08788727 |
5. Wykresy charakterystyk we współrzędnych (f , F) z zaznaczonymi punktami pomiarowymi i prostą regresji w zakresie liniowym.
dla sprężyny nr 1

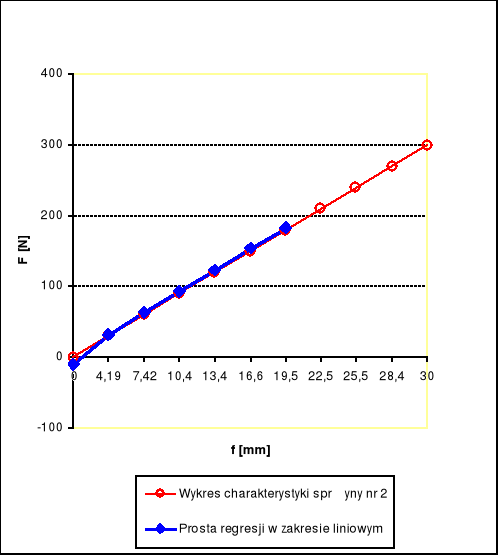

dla sprężyny nr 2

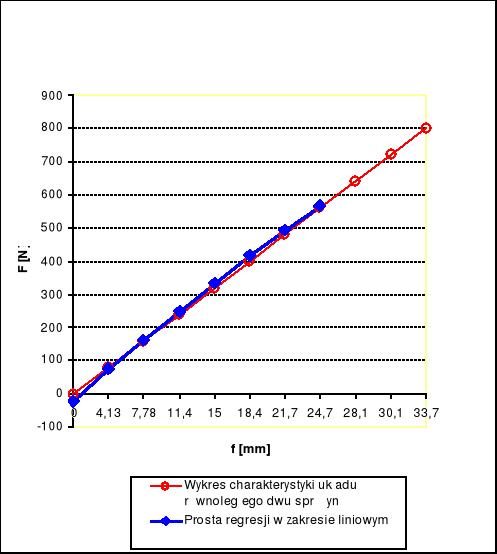

dla układu równoległego sprężyn 1 i 2
