POLITECHNIKA LUBELSKA w LUBLINIE
LABORATORIUM PODSTAW ELEKTROTECHNIKI		Ćwicz. nr 6
TEMAT: POMIARY PODSTAWOWYCH WIELKOŚCI W POLU ELEKTROMAGNETYCZNYM		DATA: 20 . 04 . 1998
WYKONALI: KRZYSZTOF KISIEL , TADEUSZ KLUKOWSKI, DARIUSZ KOWALCZYK	GRUPA: ED 4.1	OCENA:

Celem ćwiczenia jest zapoznanie się z pomiarami podstawowych wielkości w polu elektromagnetycznym.

Przyrządy pomiarowe :

1. DIGITAL VOLTMETER TYPE V541

1. Miernik szczękowy PK 210

1. Woltomierz elektromagnetyczny

1. Amperomierz elektromagnetyczny

Schemat układu pomiarowego :

1. Wyznaczanie stałej pasa Rogowskiego .

I	Napięcie pasa [ mV ]			Stała pasa [ A/mV ]
[ A ]	a	b	c	a	b	c
2	12,36	12,24	12,18	21,03	21,24	21,35
3	18,19	18,40	18,32	21,44	21,20	21,29
4,5	27,69	28,08	27,46	21,13	20,83	21,30

2. Pomiar prądów pasem Rogowskiego i miernikiem szczękowym .

Tabela pomiarów :

Szczelina	I1	Nap. pasa U	Prąd I2	Prąd (m. szczękowy ) I2^”
mm	[ A ]	[ mV ]	[ A ]	[ A ]
bez	0.1	1,28	27,14	21,5
szczeliny	0.15	1,63	34,56	27
	0.2	1,83	38,80	30
0,3	0,2	1,33	28,20	22
0,7	0,2	1,10	23,32	17,5
1	0,2	1,01	21,41	15

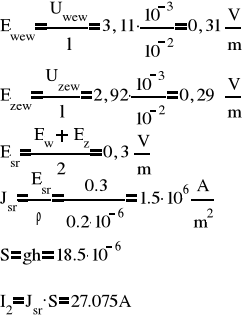

3. Pomiary natężenia pola elektrycznego .

Tabela pomiarów :

Szczelina	I1	Uwew	Uzew	Ewew	Ezew	Eśr	Jśr	I2
[ mm ]	[ A ]	[ mV ]	[ mV ]	[ V/m ]	[ V/m ]	[ V/m ]	[ MA/m^2 ]	[ A ]
bez	0,1	3,11	2,92	0,311	0,292	0,301	1,507	27,20
szczeliny	0,15	4,05	3,77	0,405	0,377	0,391	1,955	35,29
	0,2	4,78	4,22	0,478	0,422	0,450	2,250	40,61
	0,1	1,68	1,56	0,168	0,156	0,162	0,810	14,62
0,3	0,2	3,12	2,82	0,312	0,282	0,297	1,485	26,80
	0,3	4,22	3,86	0,422	0,386	0,404	2,020	36,46
	0,1	1,32	1,31	0,132	0,131	0,131	0,655	11,82
0,7	0,2	2,38	2,51	0,238	0,251	0,244	1,220	22,02
	0,3	3,18	3,53	0,318	0,353	0,335	1,675	30,23
	0,1	1,18	1,29	0,118	0,129	0,182	0,910	16,42
1	0,2	2,22	2,40	0,222	0,240	0,231	1,155	20,85
	0,3	2,92	3,29	0,292	0,329	0,310	1,550	27,98

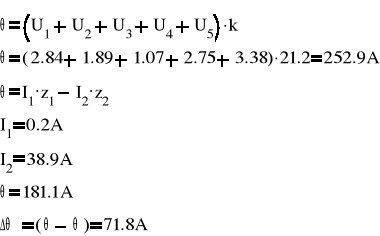

4. Sprawdzenie prawa przepływu.

Wnioski :

1. Wyznaczone wartości prądów I₂ przy pomocy pasa Rogowskiego oraz sondy do pomiaru natężenia pola elektrycznego różnią się w niewielkim stopniu , czego przyczyną są niedokładności pomiarów i zmieniające się warunki pomiaru (np. nagrzewanie się elementów ).

2. W dużo większym stopniu odbiegają od wyznaczonych w powyższy sposób wartości prądu I₂ zmierzone przy pomocy miernika szczękowego .

3. Sprawdzanie prawa przepływu na drodze pomiaru napięć magnetycznych w rdzeniu oraz prądów przepływających przez uzwojenia transformatora dały na skutek nieprecyzyjnych pomiarów niezbyt zadawalający wynik ( ok. 30% różnica między przepływami ).

4. Przeprowadzone pomiary pokazały iż największe napięcie magnetyczne występuje w szczelinie powietrznej , gdyż ma ona dużo większą reluktancję niż materiał ferromagnetyczny .

---
