1. Podział stosowany w technice, uwzględniający występowanie środków smarnych:
2. Podstawowe obliczenia łożysk (tarcie mieszane)

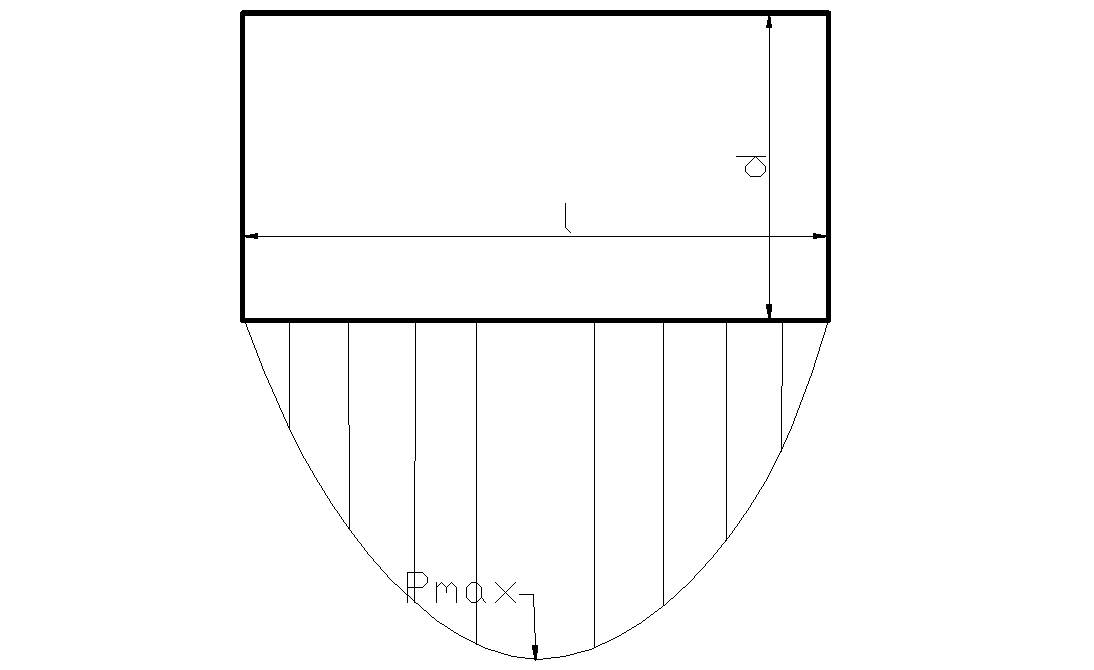

Obliczanie nacisków w łożysku
Obliczanie mocy tarcia w łożysku poprzecznym
Odbieranie ciepła ze strefy tarcia
3. Cechy idealnego materiału łożyskowego
Niska wartość współczynnika tarcia.
Podatność.
Odporność na zatarcie.
Wytrzymałość na naciski.
Wysoka wytrzymałość zmęczeniową.
Odporność na korozję.
Dobra przewodność cieplna.
Odpowiednia rozszerzalność cieplną.
Wysoka trwałość.
Dobra obrabialność.
Niska cena.
4. Tarcie płynne występuje wtedy, gdy powierzchnie tarcia są rozdzielone warstwą środka smarnego w postaci smaru, cieczy lub gazu. Wówczas tarcie zewnętrzne jest zamieniana na tarcie wewnętrzne czynnika smarnego.
5.
- osiagniecie prędkości większej od prędkości granicznej
- wymuszenie za pomoca smarownicy
- odpowiednia lepkość smaru
6. - utrzymanie odpowiedniego cisnienia (hydrostatyczne)
- utrzymanie odpowiedniej prędkości (hydrodynamiczne)
7. - smarowanie pierścienie, smarownica i rozprowadzanie smaru po czopie; oraz za pomoca odpowiednich kanałów na panwi
8. -
9.
10.
12. Lepkość (tarcie wewnętrzne) - właściwość płynów i plastycznych ciał stałych charakteryzująca ich opór wewnętrzny przeciw płynięciu.
13. pomiar lepkości
Metoda Poiseuille'a: wyznaczyć ze wzoru względny wspólczynnik lepkości cieczy ηcieczy/ηwody. Rachunek niepewności obliczonej wartości względnego wspólczynnika lepkości cieczy opieramy na niepewności maksymalnej. Najpierw obliczamy niepewności maksymalne Δxk wszystkich wielkości mierzonych bezpośrednio (patrz: Instrukcja ONP, rozdz. 4.2.) a następnie obliczamy niepewność maksymalną Δ(ηcieczy/ηwody) korzystając z prawa przenoszenia niepewności maksymalnych (patrz: Instrukcja ONP, wzór nr 18).
Metoda Stokesa: Na podstawie wyników pomiarów dla każdej z kulek obliczyć współczynnik lepkości gliceryny w puazach i w paskalosekundach a nastepnie obliczyć ich średnią arytmetyczną η (patrz: Instrukcja ONP, wzór 16).
Obliczyć złożoną niepewność standardową uc(η) współczynnika lepkości (patrz: Instrukcja ONP, wzór 17). Przeprowadzić dyskusję otrzymanych wyników. Ocenić celowość wprowadzenia poprawki uwzględniającej rozmiary cylindra. Porównać otrzymane wartości z danymi tablicowymi.
14, Krzywa tarcia ("krzywa Stribecka”) składa si_ z dwóch gał_zi: lewej - charakteryzuj_-
cej tarcie mieszane w ło_ysku oraz prawej - charakteryzuj_cej tarcie płynne.
15.
16,
17. [mPa s]
18,
