1. Schemat układu pomiarowego

0x08 graphic

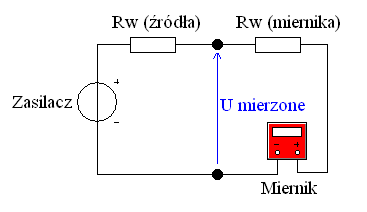

Rys.1 Układ pomiarowy

2. Zestawienie wyników pomiarów

Tablica 1

Uzasilania [V]

Skala logarytmiczna [dB]

Umierzone [V]

(V640)

Umierzone [V]

(Miernik cyfrowy)

0,1

-15

0,15

0,162

0,2

-9

0,27

0,271

0,3

-7

0,45

0,352

0,5

-3,5

0,55

0,508

0,6

-2

0,63

0,642

0,7

-0,5

0,75

0,725

0,8

1

0,81

0,808

1

3

1,1

1,063

2

8

2,0

2,021

3

12

3,16

3,095

4

14

4,0

4,044

5

16

5,0

5,030

7

19

7,0

7,060

10

22

10,0

10,105

12

23,5

12,0

12,150

15

26

16,66

15,060

19

28

20,0

19,077

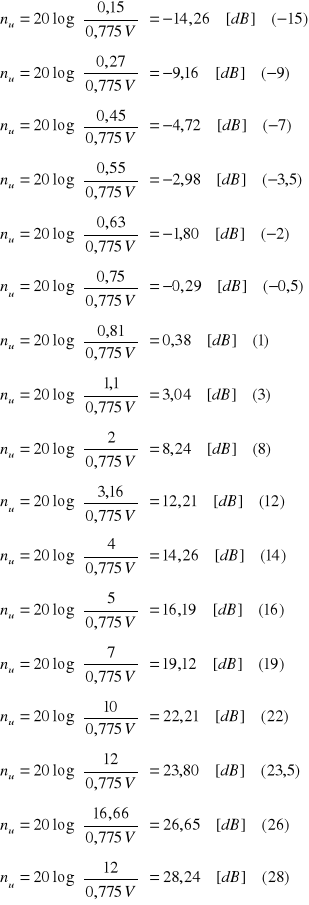

3. Wyznaczenie poziomu bezwzględnego dla miernika V640 dla zmierzonego napięcia na podstawie zależności:

0x01 graphic

Ux = wartość zmierzona napięcia

W nawiasach podano wartości nu odczytane z miernika.

0x01 graphic

Wartości obliczone ze wzoru i odczytane z miernika są bardzo zbliżone co świadczy o dokładnym przeprowadzeniu pomiaru.

Wykres 1

0x01 graphic

Wykres 2

0x01 graphic

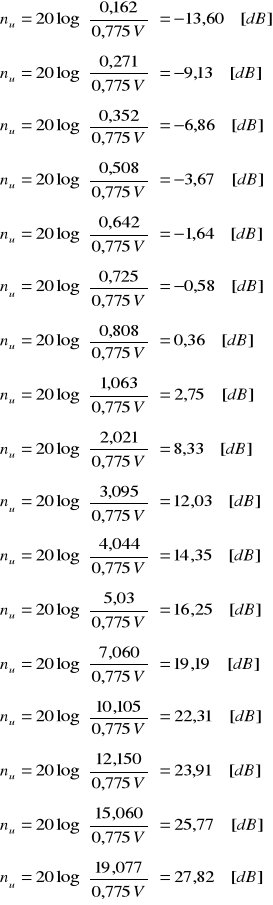

4. Wyznaczenie poziomu bezwzględnego dla miernika cyfrowego dla zmierzonego napięcia na podstawie zależności:

0x01 graphic

Ux = wartość zmierzona napięcia

0x01 graphic

Wykres 3

0x01 graphic

Wykres 4

0x01 graphic

Wykres 5

0x01 graphic

  1. Pomiary przeprowadzone dla baterii.

Tablica 2

Uzasilania [V]

Skala logarytmiczna [dB]

Umierzone [V]

(V640)

Umierzone [V]

(Miernik cyfrowy)

Bateria LR6

4

1,33

1,305

Bateria ½ AA

13,5

3,83

3,687

Bateria LR932

5

1,5

1,493

Bateria 9V

13

4,0

3,466

Bateria AA 1,5 V

Wyznaczenie poziomu bezwzględnego dla miernika V640 dla zmierzonego napięcia na podstawie zależności:

0x01 graphic

Ux = wartość zmierzona napięcia

W nawiasach podano wartości nu odczytane z miernika.

0x01 graphic

Wyznaczenie poziomu bezwzględnego dla miernika cyfrowego:

0x01 graphic

Bateria 3,6 [V]

Wyznaczenie poziomu bezwzględnego dla miernika V640:

0x01 graphic

Wyznaczenie poziomu bezwzględnego dla miernika cyfrowego:

0x01 graphic

Bateria R932

Wyznaczenie poziomu bezwzględnego dla miernika V640:

0x01 graphic

Wyznaczenie poziomu bezwzględnego dla miernika cyfrowego:

0x01 graphic

Bateria 9V

Wyznaczenie poziomu bezwzględnego dla miernika V640

0x01 graphic

Wyznaczenie poziomu bezwzględnego dla miernika cyfrowego:

0x01 graphic

Wnioski

  1. Wartości poziomu bezwzględnego napięcia odczytane z miernika i wartości obliczone ze wzoru są bardzo zbliżone co świadczy o dokładnym przeprowadzeniu pomiarów.

  2. Wraz ze wzrostem napięcia powyżej napięcia 2 [V] krzywa na wykresie staje się coraz bardziej pozioma czyli dla coraz większych napięć różnice pomiędzy bezwzględnymi poziomami napięciowymi są coraz mniejsze.

  3. Różnice w pomiarach między miernikiem analogowym i miernikiem cyfrowym nie są duże. Jedynie dla dwóch ostatnich pomiarów dla 15 i 19 [V] o wiele bardziej dokładny jest miernik cyfrowy. Dla wartości ze środkowego zakresu pomiarowego od 1-12 [V] miernik analogowy wskazuje konkretną mierzoną wartość.

  4. Odczytywanie z miernika analogowego jest kłopotliwe, ponieważ wskazówka wskazująca wartość musi być prostopadła do naszego oka, ponieważ w przeciwnym wypadku powstaje błąd paralaksy. Odczytana wartość nie jest końcowym wynikiem: musimy uzyskany wynik pomnożyć przez zakres, a następnie podzielić przez liczbę działek. Natomiast w mierniku cyfrowym zaraz mamy wynik i nie przejmujemy się pod jakim kątem patrzeć na miernik.

  5. Miernik analogowy ma dwie skale z której można odczytywać wyniki. Bardziej dokładną znajdującą się na dole i mniej dokładną znajdującą się na górze.

  6. Większe błędy wskazań mierników napięcia wyniosły dla baterii niż gdy napięcie było brane z zasilacza. Takie rozbieżności mogą być wynikiem tego, że utrudnione było połączenie baterii z miernikami.

  7. Wykresy poziomu bezwzględnego napięcia dla wartości obliczonych ze wzoru idealnie odwzorowują prostą logarytmiczną dla miernika cyfrowego i analogowego. Natomiast wykres poziomu bezwzględnego napięcia dla wartości odczytanych z miernika nie do końca odwzorowuje prostą logarytmiczną. Co świadczy o błędzie pomiaru.
