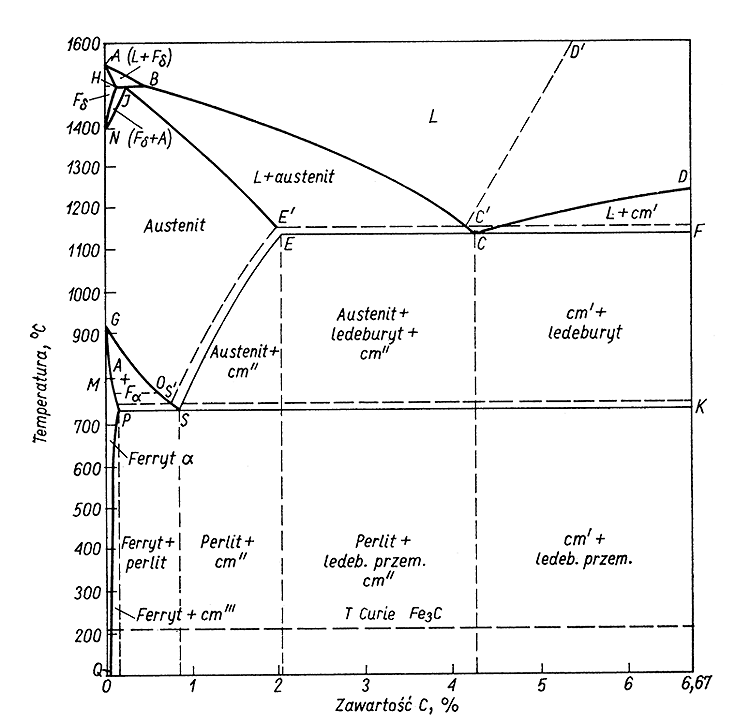

5.Fe-C

18.

• wytrzymałość na rozciąganie R_m

naprężenie normalne w próbce obliczone jako stosunek największej siły rozciągającej F_m uzyskanej w czasie przeprowadzanej próby do pola powierzchni przekroju początkowego próbki S_o

•


• granica plastyczności R_e

• naprężenie rozciągające w próbce przy osiągnięciu którego następuje wyraźny wzrost jej wydłużenia przy ustalonej lub nieco zmniejszonej sile rozciągającej

•


• górna granica plastyczności R_eH

• wartość naprężenia w momencie kiedy następuje pierwszy spadek siły

• dolna granica plastyczności R_eL

• W przypadku braku wyraźnej granicy plastyczności wyznacza się naprężenie graniczne przy nieproporcjonalnym R_px

• umowna granica plastyczności R_px

• naprężenie powodujące w próbce umowne wydłużenie trwałe x

• umowne wydłużenie trwale x

ułamek długości początkowej próbki L_o

gdzie L_x to wydłużenie bezwzględne odpowiadające założonemu wydłużeniu trwałemu, np. x=0,2%

• wydłużenie procentowe A

stosunek trwałego wydłużenie bezpośredniego próbki po rozerwaniu ΔL do długości pomiarowej L_o wyrażony w procentach

• przewężenie procentowe Z

stosunek zmniejszenia pola powierzchni przekroju poprzecznego próbki w miejscu zerwania S_u do pola powierzchni jej przekroju początkowego S_o wyrażony w procentach

• dla próbek okrągłych do obliczeń przyjmuje się średnią arytmetyczną pomiaru średnicy d_u w miejscu największego zwężenia w szyjce, wykonanych w dwóch prostopadłych kierunkach,

• dla próbek płaskich pole powierzchni S_u oblicza się jako iloczyn najmniejszej szerokości b_u i najmniejszej grubości a_u próbki w miejscu zerwania

12.+ cementyt

Ferryt (alfa) - jest to roztwór stały graniczny węgla w żelazie Fe (alfa) o maksymalnej rozpuszczalności węgla 0,0218% w temperaturze 727 (stopni) C.

Austenit (gamma) - jest to roztwór stały graniczny węgla w żelazie Fe (gamma) o maksymalnej rozpuszczalności węgla 2,11% w temperaturze 1148 (stopni) C.

Perlit - jest to mieszanina eutektoidalna ferrytu z cementytem, zawierająca 0,77% węgla.

Ledeburyt - mieszanina eutektyczna austenitu z cementytem, o stałej zawartości węgla 4,3%.

Cementyt (węglik żelaza, Fe₃C lub Fe₂C:Fe) - jedna z podstawowych faz międzymetalicznych, występującą w stopach żelaza z węglem i innymi pierwiastkami. Cementyt jest materiałem twardym i kruchym, ma strukturę krystaliczną rombową o zawartości węgla 6,67%.
