Piotr Milejski Projekt przenośnika taśmowego, AGH, 6 semestr, Maszyny i Urządzenia transportowe


Piotr Milejski gr 3 rok 3 WIMiR MiBM ST niestacjonarne

Przenośnik transportuje: węgiel

Odległość L[m]: 500m

Kąt nachylenia przenośnika α[o]:

Wydajność Q[t/h]: 3000t/h

Prędkość taśmy v[m/s]: 3m/s

Szerokość taśmy B[mm]: 1200mm

Masa ml urobku obciążającego 1m długości taśmy przenośnika.

0x01 graphic

Masa mk obrotowych części krążników przypadająca na 1m długości przenośnika.

0x01 graphic
=0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

Przyjmuje:

-mzkg śr. krążka: 108mm, 3 krążniki: 16,3kg

-mzkd śr. krążka: 108mm, 1 krążnik: 14,2kg

0x01 graphic

Masa taśmy przypadająca na 1m długości przenośnika.

0x01 graphic

Stosuje taśmę GTP-1600/4-2-I o liczbie przekładek: 4, grubości: 4+2mm

i wadze mtj: 25,15kg/m2.

0x01 graphic
0x01 graphic

Obliczanie oporów ruchu

Przyjmuję wartości poszczególnych współczynników:

-przenośniki w górnictwie podziemnym f+=fg=fd0,03

-zależność od temperatury współczynnika Ct,+20oC 1

- zależność od długości przenośnika współczynnika C, L=500m 1,2

- wysokość podnoszenia H 44m

Całkowity opór ruchu.

0x01 graphic

0x01 graphic

Opory główne.

0x01 graphic

0x01 graphic

Opory skupione.

0x01 graphic

Opory podnoszenia.

0x01 graphic

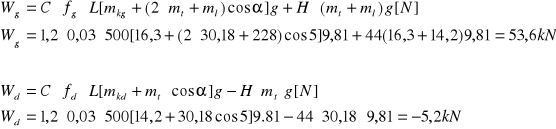

Opory ruchu dla gałęzi dolnej i górnej.

0x01 graphic

Obliczanie i dobór mocy napędu.

Niezbędna moc potrzebna do napędu przenośnika.

0x01 graphic

Całkowita moc napędu niezbędna do utrzymania obciążonego przenośnika w ruchu.

Dobieram napęd jednobębnowy przez przekładnię i sprzęgło hydrokinetyczne gdzie:

- sprawność napędu wynosi η0,9

- współczynnik rezerwy mocy kN1,05

0x01 graphic

Dobór mocy silników większej od wymaganej.

0x01 graphic

Dobieram moc silnika wg DIN 42973 NZ 630kW

Sprzężenie cierne

Przyjmuje współczynniki:

- kąt opasania bębna napędowego α200o

- tarcie między taśmą a bębnem napędowym (okładzina poliuretanowa) przy powierzchni suchej μ0,4

- zabezpieczenie przed makropoślizgiem ukł. ciernego taśma-bęben napędowy

0x01 graphic

0x01 graphic

Strzałka zwisu taśmy.

0x01 graphic

WARUNKI

0x01 graphic
warunek spełniony

0x01 graphic
warunek spełniony

Siła maksymalna występująca w taśmie w ruchu ustalonym wynosi Smax=S1=91 kN

Dobór wytrzymałości taśmy.

Metoda doboru wytrzymałości taśmy według tej normy uwzględnia następujące współczynniki:

- spadek wytrzymałości statycznej w złączu taśmy rp0,3

- maksymalna siła w taśmie w ruchu ustalonym Smax91

- współczynnik bezpieczeństwa w ruchu ustalonym su8

0x01 graphic

WYKRES ZAPOTRZEBOWANIA MOCY I WYTRZYMAŁOŚCI TAŚMY DLA ZMIENNEGO KĄTA NACHYLENIA PRZENOŚNIKA OD -15 DO 15

0x01 graphic

WNIOSKI:

Zmiana kąta nachylenia przenośnika ma duży wpływ na moc napędową oraz wytrzymałość taśmy. Przy nachyleniach sięgających +0x01 graphic
zapotrzebowania na moc jest największe. Wraz z malejącym kątem zapotrzebowanie spada. Przechodząc do samych obliczeń w wyniku zastosowania algorytmu obliczeniowego, otrzymujemy podstawowe parametry(np.moc, wytrzymałość taśmy) przenośnika taśmowego, które możemy wykorzystać do konstruowania przenośników. Na obecną chwilę wiele programów komputerowych np. QNK znacznie skraca czas obliczenia i doboru taśmy do przenośnika eliminując tym samym możliwość pomyłki w obliczeniach.
