POLITECHNIKA WROCŁAWSKA

WYDZIAŁ GÓRNICZY

ROK III SEMESTR VII

SPECJALNOŚĆ GÓRNICTWO ODKRYWKOWE

Projekt z Techniki Strzelniczej .

Temat : 1 Zaprojektować strzelanie konturowe dla kopalni odkrywkowej i podziemnej

2 Zaprojektować strzelanie rozczepkowe dla dowolnej bryły nadwymiarowej

WYKONAŁ :KRYSTIAN MROCZKOWSKI

1 Kopalnia odkrywkowa

OBLICZENIE JEDNOSTKOWEGO MW ORAZ KONCENTRACJI TEGO ŁADUNKU W KOPALNI ODKRYWKOWEJ DO STRZELANIA KONTUROWEGO .

Gdzie :

• H - wysokość skarpy , m ;

• L - długość skarpy , m ;

• a - odległość między otworami eksploatacyjnymi , m ;

• z - odległość otworu eksploatacyjnego od krawędzi skarpy , m ;

• L_p - długość przybitki , m ;

• L_MW - długość załadowanego otworu eksploatacyjnego , m ;

• L_o - długość otworu strzałowego , m ;

• L_pw - długość przewiertu , m ;

• α - kąt nachylenia piętra ( ściany ) , ° ;

• V - objętość urobionego urobku , m³ ;

• L_pk - długość przybitki otworu konturowego ,m ;

• L_MWk - długość załadowanego otworu konturowego MW , m ;

• L_ok. - długość otworu strzałowego konturowego , m ;

• L_pwk - długość przewiertu otworu konturowego , m ;

Dane do obliczeń

Kopalnia	Rodzaj skały	H , m	α , °	V , m^3	d0 , mm	Zagrożenie naturalne
Odkrywkowa rud i surowców chemicznych	serpentynit	8	90	1600	110	Elektryczność statyczna

PARAMETRY URABIANEJ SKAŁY :

• Gęstość przestrzenna ρ_s = 2,6 g/cm³

• Prędkość fali podłużnej C_p = 4700 m/s

• Współczynnik Protodiakonowa f = 12

DOBÓR ŚRODKA STRZAŁOWEGO : SALETROL 2

• Gęstość w nabojach 0,92 kg/dm³

• Naboje φ 60 mm

• Prędkość detonacji D = 4460÷4592 m/s

• Koncentracja ładunku q_k =8,6 kg/m

Obliczenia :

OBLICZENIA ZOSTANĄ OPARTE NA DANYCH I WYNIKACH Z PROJEKTU NR 1

1 . Dobór średnicy otworu do średnicy otworu do średnicy naboju MW .

Dla naboju o średnicy φ 60 mm przyjmuję otwór φ110 mm .

d_ok = 110 mm

2 .Obliczenie odległości między otworami konturowymi a_k .

a_k = 15 * 110 = 1650 mm = 1,65 m

3 . Obliczenie liczby otworów strzałowych N ( L = 58,5 m)

otworów

4 . Długość przybitki L_pok = 3,3 m

5 .Obliczenie długości przewiertu L_pwk .

Długość przewiertu w otworze konturowym jest większa 7÷12 średnic d_ok. , od długości przewiertu w otworze eksploatacyjnym ( L_pw = 1 m )

m

6 .Obliczenie całkowitej długości otworu strzałowego L_ok

m

7 . Obliczenie całkowitej długości ładunku MW

m

8 . Obliczenie długości ładunku MW w otworze L_MWk

m

9 . Koncentracja ładunku MW q_k

Koncentracja ładunku w otworze konturowym powinna być trzy razy mniejsza niż w otworze eksploatacyjnym .

kg/m

10 . Obliczenie całkowitego ładunku Q_c

kg

11 . Obliczenie ładunku jednostkowego q

kg/m³

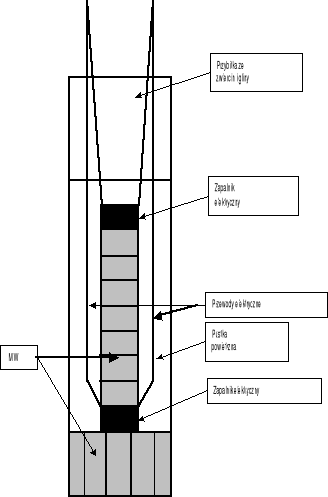

^{SCHEMAT NAPEŁNIENIA OTWORU STRZAŁOWEGO MW}

2 .Kopalnia podziemna

OBLICZENIE JEDNOSTKOWEGO ŁADUNKU MW ORAZ KONCENTRACJI TEGO ŁADUNKU , DLA STRZELANIA KONTUROWEGO .

a_k

w

d_o

Gdzie :

• S - powierzchnia w wyłomie wyrobiska , m² ;

• V - objętość urobionej masy , m³ ;

• d_ok. - średnica otworu strzałowego konturowego , mm ;

• w =1,25 a_k

• a_k - odstęp między otworami , m ;

Dane do obliczeń

Kopalnia	Rodzaj skały	S , m^2	V , m^3	d0 , mm	Zagrożenie naturalne
Podziemna rud i surowców chemicznych	serpentynit	32	70	45	Metanowe III kategorii , prądami błądzącymi

PARAMETRY URABIANEJ SKAŁY :

• Gęstość przestrzenna ρ_s = 2,6 g/cm³

• Prędkość fali podłużnej C_p = 4700 m/s

• Współczynnik Protodiakonowa f = 12

DOBÓR ŚRODKA STRZAŁOWEGO : metanit specjalny 2 H

• Gęstość w nabojach 1,0÷1,12 kg/dm³

• Naboje φ 32 mm

• Prędkość detonacji D = 4767÷5052 m/s

• Koncentracja ładunku q_k =1,75 kg/m

Obliczenia :

OBLICZENIA ZOSTANĄ OPARTE NA DANYCH I WYNIKACH Z PROJEKTU NR 1

1 . Obliczenie średnicy otworu d_ok.

Dla średnicy naboju 32 mm przyjmuję średnicę otworu 38 mm

2 . Obliczenie odstępu między otworami a_k

a_k = 15 * d_ok. = 15 * 38 = 0,6 m

3 . Obliczenie długości otworu L_ok.

Długość otworu konturowego jest większa 7÷12 średnic d_ok. , od długości otworu eksploatacyjnego ( L₀ = z =2,20 m)

m

4 . Obliczenie długości przybitki L_p

m

5 . Obliczenie długości otworu z MW L_MWk

m

6 . Obliczenie ilości otworów N

Wymiary wyrobiska :

Szerokość 6 m

Wysokość 5.3 m

Długość linii strzałowej na której będą rozmieszczone otwory konturowe wynosi 17 m

Ilość otworów wyniesie

otworów

7 . Obliczenie całkowitej długości MW w otworach

m

8 . Obliczenie koncentracji MW q_k

Koncentracja ładunku w otworze konturowym powinna być trzy razy mniejsza niż w otworze eksploatacyjnym

kg/m

9 . Obliczenie całkowitego ładunku MW Q_c

kg

10 . Obliczenie ładunku jednostkowego q

kg/m³

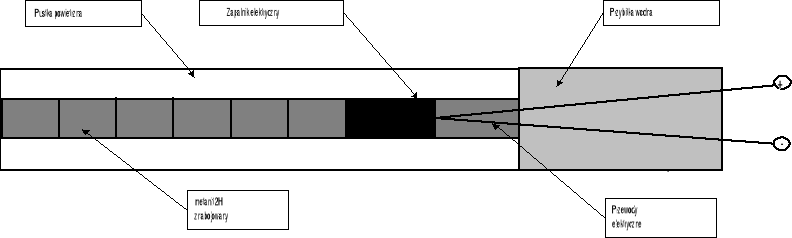

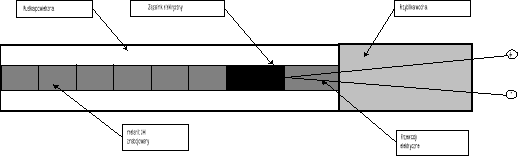

^{SCHEMAT ZAŁADOWANIA OTWORU STRZAŁOWEGO MW}

Strzelanie rozczepkowe :

Podczas każdego strzelania urabiającego powstają bryły nadwymiarowe , które mogą być przyczyną awarii urządzeń kruszących i transportowych . W celu rozdrobnienia brył nadwymiarowych stosuje się strzelanie rozczepkowe , które możemy podzielić na

• Strzelanie ładunkami MW w otworach

• Strzelanie ładunkami nadkładowymi

• Strzelanie ładunkami podkładowymi

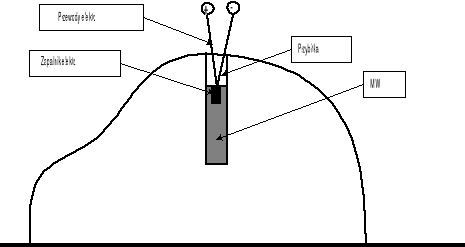

^{SCHEMAT STRZELANIA ŁADUNKAMI UMIESZCZONYMI W OTWORACH}

W nadwymiarowych wierci się jeden lub kilka otworów do połowy wysokości bryły , a następnie ładuje się go MW , od 0,25 do 0,5 długości otworu , dodaje środek inicjujący i zakłada przybitkę . Jednostkową wielkość ładunku MW przyjmuje się w zależności od urabialności skał .

Obliczenia :

Wymiary bryły :

• Szerokość 3 m

• Wysokość 3 m

• Długość 2 m

• Objętość 18 m³

Wymiary otworu:

• Głębokość 1,5 m

• Średnica 0,38 m

• Długość przybitki 0,75 m

1 .Obliczenie koncentracji MW , q_k

Koncentracja w ładunku rozczepkowym powinna być mniejsza niż w otworach eksploatacyjnych , ze względu na odsłoniętych pięć płaszczyzn bryły . W związku z tym zmniejszymy wartość q_k o pięć .

Do rozdrobnienia bryły użyję Metanitu 2H

kg/m

kg/m

2 . Obliczenie całkowitego ładunku MW Q_c

kg

3 . Obliczenie ładunku jednostkowego q

kg/m³

S V

---
