3.8. TWIERDZENIE THEVENINA I TWIERDZENIE NORTONA DLA OBWODÓW PRĄDU STAŁEGO

Twierdzenie Thevenina

(o zastępczym źródle/generatorze napięciowym)

Dowolny aktywny dwójnik rezystancyjny klasy SLS można zastąpić równoważnym rzeczywistym źródłem napięciowym (rys.3.25.) o napięciu źródłowym U0 i rezystancji wewnętrznej RW, przy czym:

- napięcie źródłowe U0 jest równe napięciu na rozwartych zaciskach dwójnika (napięciu stanu jałowego USJ)

- rezystancja wewnętrzna RW, jest równa rezystancji zastępczej (rezystancji wejściowej RAB) dwójnika pasywnego (bezźródłowego), otrzymanego po wyzerowaniu w wewnętrznej strukturze dwójnika aktywnego wszystkich autonomicznych źródeł energii (zastąpieniu idealnych źródeł napięcia zwarciami, a idealnych źródeł prądowych rozwarciami).

0x01 graphic

Rys.3.25

Twierdzenie Nortona

(o zastępczym źródle/generatorze prądowym)

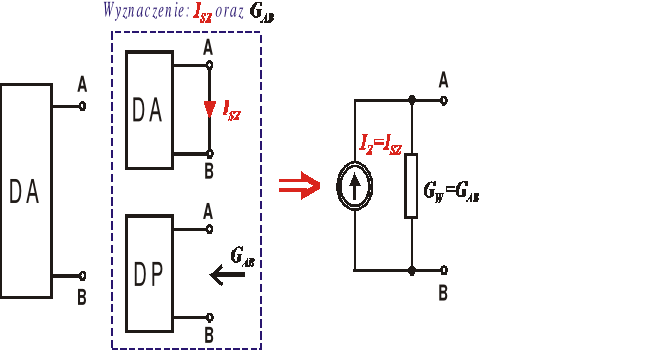

Dowolny aktywny dwójnik rezystancyjny klasy SLS można zastąpić równoważnym rzeczywistym źródłem prądowym (rys.3.26.) o prądzie źródłowym IZ i konduktancji wewnętrznej GW, przy czym:

- prąd źródłowy IZ jest równy prądowi płynącemu przez zwarte zaciski dwójnika (prądowi stanu zwarcia ISZ)

- konduktancja wewnętrzna GW, jest równa konduktancji zastępczej (konduktancji wejściowej GAB) dwójnika pasywnego (bezźródłowego), otrzymanego po wyzerowaniu w wewnętrznej strukturze dwójnika aktywnego wszystkich autonomicznych źródeł energii (zastąpieniu idealnych źródeł napięcia zwarciami, a idealnych źródeł prądowych rozwarciami).

0x01 graphic

Rys.3.26

3.9. DOPASOWANIE OBCIĄŻENIA DO ŹRÓDŁA

MOCE W OBWODACH PRĄDU STAŁEGO

Zgodnie z definicją ogólną (1.4), wszystkie moce w obwodach prądu stałego są stałymi funkcjami czasu.

W odniesieniu do obwodu rezystancyjnego prądu stałego zasada Tellegena (3.3) przyjmuje postać:

0x01 graphic
(3.27)

gdzie 0x01 graphic
jest mocą pobieraną przez k-ty element obwodu

Pamiętając, że niektóre elementy obwodu faktycznie pobierają moc (Pk > 0), a inne ją faktycznie oddają (Pk < 0), z powyższej zależności wynika, że:

suma mocy pobieranych przez elementy obwodu jest równa sumie mocy oddawanych przez pozostałe elementy obwodu

Mówimy, że w obwodzie spełniony jest bilans mocy.

SPRAWNOŚĆ ŹRÓDEŁ

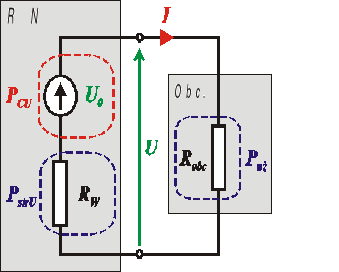

Rozpatrzmy rzeczywiste źródło napięcia o napięciu źródłowym U0 i rezystancji wewnętrznej RW obciążone dwójnikiem o rezystancji Robc (rys. 3.27.)

0x01 graphic

Rys. 3.27.

Z obwodem tym związane są następujące moce:

PCU - moc całkowita (moc oddawana przez idealne źródło napięcia do obwodu);

PstrU - moc tracona (moc pobierana przez rezystancję wewnętrzną źródła);

P - moc użyteczna (moc pobierana przez obciążenie, inaczej moc oddawana przez RŹN do Obc.)

Sprawność rzeczywistego źródła napięcia definiuje się jako:

0x01 graphic
(3.28)

Ponieważ zgodnie z zasadą Tellegena: 0x01 graphic
(3.29)

0x01 graphic

(3.30)

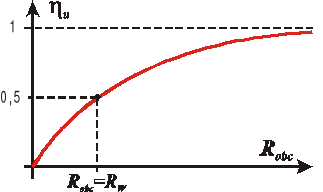

0x01 graphic
Rys. 3.28.

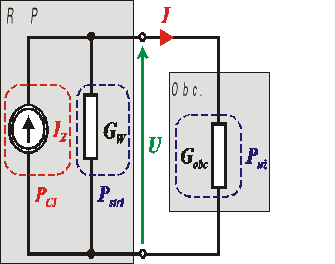

Rozpatrzmy teraz rzeczywiste źródło prądu o prądzie źródłowym IZ i konduktancji wewnętrznej GW obciążone dwójnikiem o konduktancji Gobc (rys. 3.29.)

0x01 graphic

Rys. 3.29.

Z obwodem tym związane są następujące moce:

PCI - moc całkowita (moc oddawana przez idealne źródło prądu do obwodu);

PstrI - moc tracona (moc pobierana przez konduktancję wewnętrzną źródła);

P - moc użyteczna (moc pobierana przez obciążenie, inaczej moc oddawana przez RŹP do Obc.)

Sprawność rzeczywistego źródła prądu definiuje się jako:

0x01 graphic
(3.31)

Ponieważ zgodnie z zasadą Tellegena: 0x01 graphic
(3.32)

0x01 graphic

0x01 graphic

(3.33)

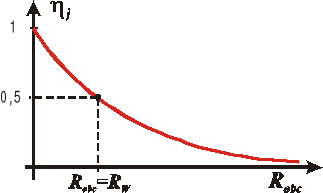

0x01 graphic

Rys. 3.30.

WARUNEK DOPASOWANIA

Problem uzyskania wysokiej sprawności przekazywania energii nie zawsze jest problemem najbardziej istotnym.

W układach elektrycznych pierwszoplanowym jest problem uzyskania maksymalnej mocy pobieranej przez odbiornik. Uzyskanie tego efektu nazywamy DOPASOWANIEM.

Rozpatrujemy ponownie rzeczywiste źródło napięcia współpracujące z obciążeniem. Zakładamy, że parametry źródła U0 > 0 i RW > 0 są znane.

Pytanie: Jaka powinna być wartość rezystancji obciążenia Robc > 0 aby w obciążeniu wydzieliła się maksymalna moc P = PużMAX  ?

W tym celu uzależniamy moc P wydzieloną w obciążeniu od rezystancji Robc:

0x01 graphic
(3.34)

Obliczając pochodną tej funkcji względem Robc i przyrównując ją do zera otrzymujemy równanie:

0x01 graphic
(3.35)

którego jedynym rozwiązaniem spełniającym przyjęte założenie jest:

0x01 graphic
(3.36)

Równość tę nazywamy warunkiem dopasowania

0x01 graphic
Rys. 3.31.

Rozpatrujemy ponownie rzeczywiste źródło prądu współpracujące z obciążeniem. Zakładamy, że parametry źródła IZ > 0 i GW > 0 są znane.

Pytanie: Jaka powinna być wartość konduktancji obciążenia Gobc > 0 aby w obciążeniu wydzieliła się maksymalna moc P = PużMAX  ?

W tym celu uzależniamy moc P wydzieloną w obciążeniu od konduktancji Gobc. Ponieważ napięcie na obciążeniu

0x01 graphic
(3.37)

stąd moc wydzielona w obciążeniu

0x01 graphic

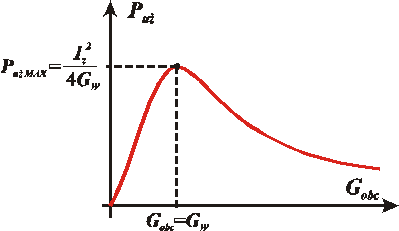

(3.38)

Obliczając pochodną tej funkcji względem Gobc i przyrównując ją do zera otrzymujemy równanie:

0x01 graphic
(3.39)

którego jedynym rozwiązaniem spełniającym przyjęte założenie jest:

0x01 graphic
(3.40)

Równość tę nazywamy warunkiem dopasowania

0x01 graphic
Rys. 3.32.

PODSUMOWANIE

Obwód, w którym dwójnik aktywny (DA) jest połączony z dwójnikiem pasywnym (DP) - można zastąpić obwodem równoważnym (rys.3.33).

0x01 graphic

Rys. 3.33.

UWAGI:

0x01 graphic
(3.41)

METODA GRAFICZNA WYZNACZANIA ROZPŁYWU PRĄDÓW W GAŁĘZIACH LUB NAPIĘĆ NA ELEMENTACH

4. ELEMENTY I UKŁADY NIELINIOWE

4.1. KLASYFIKACJA ELEMENTÓW NIELINIOWYCH

Definicja 1.

Obwodem elektrycznym nieliniowym nazywamy taki obwód, w którym występuje co najmniej jeden element nieliniowy, bądź więcej elementów nieliniowych wzajemnie się nierównoważących.

Definicja 2.

Element obwodu elektrycznego nazywamy nieliniowym, jeśli jego charakterystyka y=f(x) lub x=(y) jest nieliniowa, tzn. nie można jej opisać analitycznie przy pomocy równania prostej (y=ax+b).

Element nieliniowy, niezależnie od tego czy jest to element pasywny czy też aktywny, opisujemy przez podanie zbioru ciągłego (wykres) lub dyskretnego (tabela) zmiennych niezależnych i wartości funkcji.

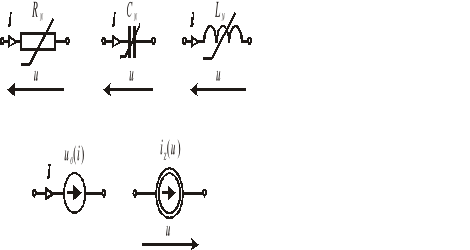

Elementy nieliniowe w modelach obwodowych oznaczamy przy pomocy symboli graficznych i opisu parametru nieliniowego jak na rys.4.1.

0x01 graphic

Rys.4.1. Symbole graficzne elementów nieliniowych.

Klasyfikację elementów nieliniowych można przeprowadzić w oparciu o różne kryteria. W zależności od przebiegu charakterystyki y=f(x), rozróżniamy elementy nieliniowe:

a) symetryczne f(x)=-f(-x), rys.4.2a),

b) niesymetryczne f(x)-f(-x), rys.4.2b),

c) jednoznaczne - każdej wartości xX odpowiada jedna i tylko jedna wartość y, rys.4.2c),

d) wieloznaczne - istnieją takie przedziały zmiennej niezależnej
x(x1,x2), że wewnątrz tych przedziałów y=f(x) może przyjmować więcej niż jedną wartość, rys.4.2d) i e).

0x01 graphic

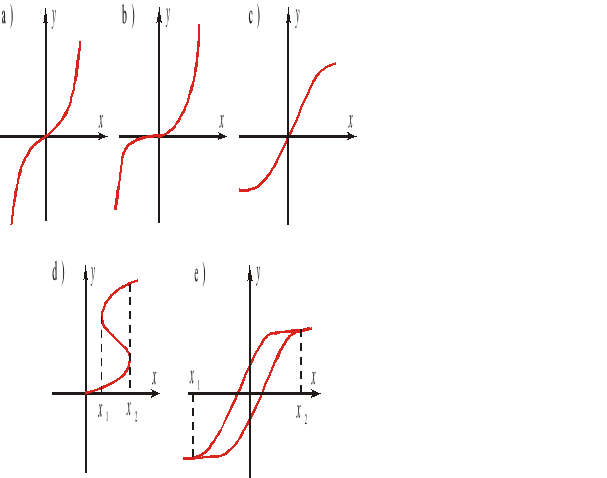

Rys.4.2.Przykładowe przebiegi charakterystyk elementu nieliniowego.

4.2. PARAMETRY STATYCZNE I DYNAMICZNE

Ograniczymy nasze rozważania do nieliniowych rezystancji. Jeśli rezystor liniowy określony jest jednoznacznie przez podanie jego rezystancji R bądź konduktancji G, to element nieliniowy określa jego charakterystyka prądowo-napięciowa (i=(u)).

Jeśli do zacisków rezystora nieliniowego przyłożymy określone napięcie uP, to posługując się jego charakterystyką wyznaczymy wartość prądu w nim płynącego iP. Punkt na charakterystyce wyznaczony wartością uP nazywamy wówczas punktem pracy rezystora (P).

Rozpatrzmy rezystor nieliniowy dany jego charakterystyką prądowo-napięciową, jak na rys.4.3.

0x01 graphic

Rys.4.3.

Definicja

Rezystancja statyczna Rst rezystora nieliniowego, w danym punkcie pracy P, określona jest stosunkiem napięcia na zaciskach tego elementu (uP) do prądu w tym elemencie (iP)

0x01 graphic
(4.1)

możemy także zapisać

0x01 graphic
(4.2)

Rezystancja statyczna Rst posiada prostą interpretację geometryczną - jest proporcjonalna do tangensa kąta zawartego pomiędzy prostą łączącą początek układu współrzędnych z danym punktem pracy rezystora nieliniowego, a osią prądu. W ogólnym przypadku kąt może przyjmować wartości z przedziału [0,90]. Zatem tak zdefiniowana rezystancja statyczna może przyjmować wartości nieujemne

0x01 graphic
(4.3)

0x01 graphic

Rys.4.4.

Definicja

Rezystancja dynamiczna Rd rezystora nieliniowego określona jest granicą stosunku przyrostu napięcia (u) do odpowiadającego mu przyrostu prądu (i), gdy przyrost prądu dąży nieograniczenie do zera

0x01 graphic
(4.3)

a dla danego punktu pracy P

0x01 graphic
(4.4)

co można także zapisać

0x01 graphic
(4.5)

Wyrażenie (4.5) ma prostą interpretację geometryczną, rys.4.4. Rezystancja dynamiczna w danym punkcie pracy P jest proporcjonalna do współczynnika kierunkowego stycznej do charakterystyki w tym punkcie.

W ogólnym przypadku kąt może zmieniać się w granicach od 0 do 180 zatem Rd może przyjmować wartości zarówno dodatnie jak i ujemne:

0x01 graphic
(4.6)

4.3. PODSTAWOWE PRAWA W OBWODACH NIELINIOWYCH

OBOWIĄZUJE:

NIE OBOWIĄZUJE:

  • PPK

  • NPK

  • Zasada kompensacji

  • Twierdzenie Thevenina

  • Twierdzenie Nortona

  • Prawo Ohma

  • Zasada superpozycji

4.4. METODY ANALIZY OBWODÓW NIELINIOWYCH

Dysponując charakterystykami elementów nieliniowych występujących w obwodzie, można dokonać analizy tego obwodu na drodze transfiguracji i ewentualnie retransfiguracji wykreślnej (graficznej). Metody graficzne transfiguracji obwodu nieliniowego przeprowadza się w oparciu o prawa Kirchhoffa.

METODA CHARAKTERYSTYKI ŁĄCZNEJ

Rozważmy połączenie szeregowe n rezystorów o charakterystykach określonych równaniami :

0x01 graphic
(4.7)

W wyniku połączenia szeregowego otrzymujemy:

0x01 graphic
(4.8)

Równanie to określa charakterystykę nowego elementu

0x01 graphic
(4.9)

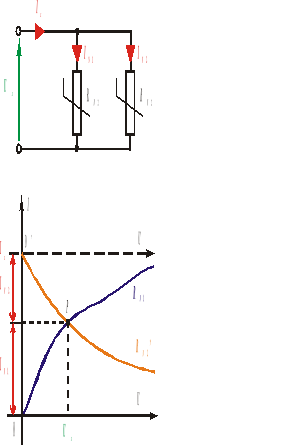

Rozważamy połączenie równoległe n rezystorów o charakterystykach określonych równaniami :

0x01 graphic
(4.10)

W wyniku połączenia szeregowego otrzymujemy:

0x01 graphic
(4.11)

Równanie to określa charakterystykę nowego elementu

0x01 graphic
(4.12)

UWAGI DO METODY CHARAKTERYSTYKI ŁĄCZNEJ:

METODA PRZECIĘCIA CHARAKTERYSTYK

Jeśli napięcie zasilające jest stałe i jego ustalona wartość nie ulega zmianie, to w celu określenia prądu IX (punktu pracy na charakterystyce łącznej) nie trzeba wyznaczać charakterystyki łącznej. Stosować można wówczas metodę przecięcia charakterystyk tzw. "lustrzanego odbicia".

Tok postępowania:

  1. wykreślamy charakterystykę elementu, np. RN1,

  2. na osi U odmierzamy daną wartość Ux napięcia na zaciskach układu,

  3. dla elementu RN2 przyjmujemy układ współrzędnych o początku w punkcie 0' (odległym od punktu 0 o Ux) i osi U mającej zwrot przeciwny niż dla elementu RN1,

  4. w nowym układzie współrzędnych wykreślamy charakterystykę RN2,

  5. punkt pracy obwodu P jest punktem przecięcia charakterystyk a jego odcięta dzieli Ux na UN1 i UN2.

0x01 graphic

Rys.4.5.

Jeśli znany jest prąd zasilający obwód IX i wiadomym jest, że nie ulegnie on zmianie lub inaczej: tylko dla tej wartości prądu chcemy określić napięcia i prądy w gałęziach, to nie musimy poszukiwać charakterystyki łącznej. Celem wyznaczenia punktu pracy możemy posłużyć się metodą "lustrzanego odbicia" rys.4.6.

Tok postępowania:

  1. wykreślamy charakterystykę elementu, np. RN1,

  2. na osi I odmierzamy daną wartość IX ,

  3. dla elementu RN2 przyjmujemy układ współrzędnych o początku w punkcie 0' (odległym od punktu 0 o IX) i osi prądu I mającej zwrot przeciwny niż dla elementu RN1,

  4. w nowym układzie współrzędnych wykreślamy charakterystykę RN2,

  5. punkt pracy obwodu P jest punktem przecięcia charakterystyk a jego rzędna dzieli IX na IN1 i IN2.

0x01 graphic

Rys.4.6.

METODA GRAFICZNA WYZNACZANIA
NAPIĘĆ NA ELEMENTACH

0x08 graphic
0x08 graphic
0x08 graphic
METODA LINEARYZACJI CHARAKTERYSTYK

0x08 graphic
Przykładowe charakterystyki diod germanowej 1N277 i krzemowej 1N4148.

W zakresie napięć UD > 0.5V charakterystyka diody 1N277 ma małą nieliniowość i w tym zakresie napięć można ją aproksymować linią prostą.

0x08 graphic
PRZYKŁAD: Diodę 1N277 włączono w układzie jak na rysunku. Wyznaczyć punkt pracy diody.

Diodę zastępujemy szeregowym połączeniem rezystancji RD i źródła ED  takim, że

0x01 graphic

0x08 graphic
Wtedy otrzymamy układ

0x08 graphic

Parametry prostej aproksymującej wybrany odcinek charakterystyki diody określają wartość rezystancji RD = 1.7 Ω i źródła ED = 0.45 V.

0x01 graphic

0x01 graphic

0x01 graphic

Przy linearyzacji w wąskim zakresie (do celów analizy małosygnałowej) jako rezystancję RD przyjmuje się rezystancję dynamiczną Rd dla danego punktu pracy
i źródło napięciowe (lub prądowe) o odpowiednim zwrocie.

Przy linearyzacji w wąskim zakresie (do celów analizy małosygnałowej) jako rezystancję RD przyjmuje się rezystancję dynamiczną Rd dla danego punktu pracy
i źródło napięciowe (lub prądowe) o odpowiednim zwrocie.

Przyjmijmy, że napięcie na elemencie nieliniowym o wartości UP

może zmieniać się o ±Δu, tzn.

0x01 graphic

0x01 graphic

Punkt pracy na charakterystyce rezystora nieliniowego może przesuwać się od punktu P1 do punktu P2. Na krańcach tego przedziału odległość charakterystyki elementu od stycznej prowadzonej w punkcie P wynosi odpowiednio η i ξ.

Charakterystykę nieliniową rozpatrywanego elementu możemy aproksymować w otoczeniu punktu P charakterystyką prostoliniową (styczną w punkcie P) wtedy, gdy

0x01 graphic

gdzie ε przyjęty przez nas (narzucony wymaganiami technicznymi) uchyb prądu w elemencie nieliniowym, np.: ε/IP = 0,01 lub inaczej (ε/IP)×100=1% .

- 36 -

- 37 -

UD

1N4148 (Si)

1N277 (Ge)

U2

U1

2

2

E =1.5 V

R1 =10 Ω

ID

E =1.5 V

R1 =10 Ω

ID

UD

RD

ED

0x01 graphic

E = 1.5 V

R1 =10 Ω

ED = 0.45 V

RD = 1.7 Ω
