Sprawozdanie nr 11

Prow. A. Sterna

Zad. 1: Zbudować automat asynchroniczny o działaniu:

-po pierwszym wciśnięciu przycisku lampka zapala się

-po drugim wciśnięciu przycisku lampka bez zmian

-po trzecim wciśnięciu przycisku lampka gaśnie.

1. Wykres czasowy automatu:

Stany:	1	2	3	4	5	6	1
X1
Y1

W automacie występuje jedno wejście i jedno wyjście, z tabeli wyszło 6 stanów.

2. Tablica przejść stanów:

stan	z0	z1	Y
1	1	2	0
2	3	2	1
3	3	4	1
4	5	4	1
5	5	6	1
6	1	6	0

3. Kodowanie stanów:

Aby uniknąć zjawiska wyścigów, należy zakodować tak, by w przejściu zawsze zmieniał się tylko jeden bit. 6 stanów można zapisać na 3 bitach.

stan	Q1	Q2	Q3
1	0	0	0
2	0	0	1
3	0	1	1
4	0	1	0
5	1	1	0
6	1	1	1

4. Tablica przejść:

Q1 Q2 Q3	z0	z1	Y
0 0 0	0 0 0	0 0 1	0
0 0 1	0 1 1	0 0 1	1
0 1 1	0 1 1	0 1 0	1
0 1 0	1 1 0	0 1 0	1
1 1 0	1 1 0	1 1 1	1
1 1 1	0 0 0	1 1 1	0

5. Siatka Karnaugh'a dla wyjść Y

Q1Q2 Q3	00	01	11	10
0	0	1	1	-
1	1	1	0	-




6. Tablica przejść RS

Q(t)	Q(t+1)	R	S
0	0	-	0
0	1	0	1
1	0	1	0
1	1	0	-

7. Tablica przejść z przejściami RS

z	Q1	Q2	Q3	Q(t+1)1	Q(t+1)2	Q(t+1)3	R1	S1	R2	S2	R3	S3
0	0	0	0	0	0	0	-	0	-	0	-	0
0	0	0	1	0	1	1	-	0	0	1	0	-
0	0	1	1	0	1	1	-	0	0	-	0	-
0	0	1	0	1	1	0	0	1	0	-	-	0
0	1	1	0	1	1	0	0	-	0	-	-	0
0	1	1	1	0	0	0	1	0	1	0	1	0
1	0	0	0	0	0	1	-	0	-	0	0	1
1	0	0	1	0	0	1	-	0	-	0	0	-
1	0	1	1	0	1	0	-	0	0	-	1	0
1	0	1	0	0	1	0	-	0	0	-	-	0
1	1	1	0	1	0	1	0	-	1	0	0	1
1	1	1	1	1	1	1	0	-	0	-	0	-

8. Siatki Karnaugh'a dla każdego R i S:

zQ1 Q2Q3	00	01	11	10
00	-	-	-	-
01	-	-	-	-
11	-	1	0	-
10	0	0	0	-
zQ1 Q2Q3	00	01	11	10
00	0	-	0	0
01	0	-	-	0
11	0	0	-	0
10	1	-	-	0





zQ1 Q2Q3	00	01	11	10
00	0	-	-	0
01	1	-	-	0
11	-	0	-	-
10	-	-	0	-

zQ1 Q2Q3	00	01	11	10
00	-	-	-	-
01	0	-	-	-
11	0	1	0	0
10	0	0	1	0





zQ1 Q2Q3	00	01	11	10
00	-	-	-	0
01	0	-	-	0
11	0	1	0	1
10	-	-	0	-
zQ1 Q2Q3	00	01	11	10
00	0	-	-	1
01	-	-	-	-
11	-	0	-	0
10	0	0	1	0

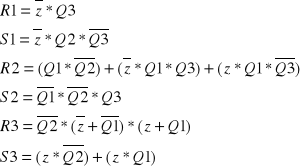

9. Równania do siatek :

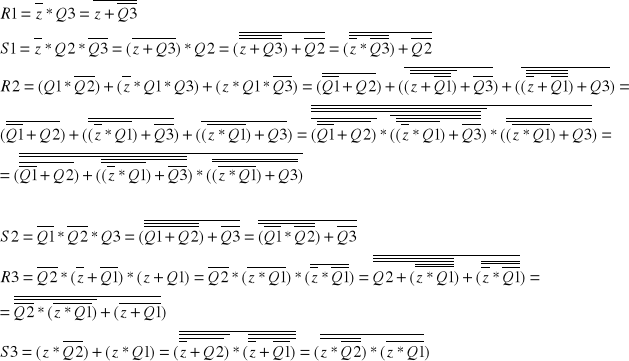

10. Przekształcenia równań:

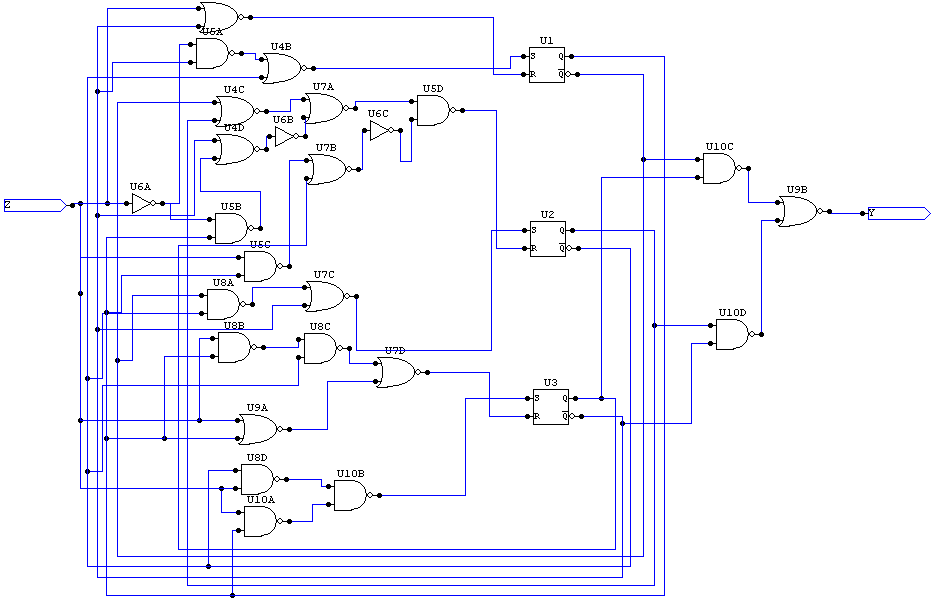

11. Schemat :




R1

S1

R2

S2

R3

S3

---
