41. OTRZYMYWANIE KWASU FOSFOROWEGO METODĄ EKSTRAKCYJNĄ

I. ZAŁOŻENIA DO WYKONANIA ĆWICZENIA:

1. Surowiec fosforowy: 30g, Ca3(PO4)2

2. zawartość CaO w surowcu fosforowym wynosi: ……. % (obliczyć przed zajęciami)

3. zawartość P2O5 w surowcu fosforowym wynosi: ……. %, (obliczyć przed zajęciami)

4. stężenie H2SO4 w zakresie: 50- 80 %*,

5. nadmiar H2SO4 wynosi 50-70 %*,

6. temperatura procesu: 80-90°C*,

7. liczba pobieranych próbek do analizy: 5,

8. częstotliwość pobierania próbek: 30 min.,

9. objętość pobieranej próbki (zawiesina): 1-2 cm3.

Wykaz sprzętu:

  1. kolba trójszyjna poj. 250 cm3 - 1 szt.,

  2. mieszadło mechaniczne - 1 szt.,

  3. termopara,

  4. łaźnia wodna - 1 szt.,

  5. kolba miarowa poj. 100 cm3 - 2 szt.,

  6. kolba stożkowa poj. 50 cm3 - 4 szt.,

  7. pipeta jednomiarowa 10 cm3 - 1 szt.,

  8. pipeta jednomiarowa 20 cm3 - 2 szt.,

  9. biureta 25 cm3 - 1 szt.,

  10. cylinder miarowy poj. 100 cm3,

  11. lejek zwykły - 1szt,

  12. lejek nasypowy - 1 szt,

  13. łyżka - 1 szt,

  14. kubek plastikowy - 1 szt,

  15. zestaw do sączenia pod zmniejszonym ciśnieniem:

Wykaz odczynników:

Surowiec fosforowy,

Kwas siarkowy 70%,

0,5 N NaOH,

oranż metylowy,

fenoloftaleina,

Dodatkowo: pojemnik na utylizowany fosfogips (szklany), pojemnik na utylizowany kwas fosforowy (szklany).

II. SPOSÓB PROWADZENIA PROCESU:

Na wadze technicznej odważyć określoną ilość surowca fosforowego i obliczyć zapotrzebowanie kwasu siarkowego do ekstrakcji ze wzoru:

V = Zt ·0x01 graphic
(1 + 0x01 graphic
)

gdzie:

V - zapotrzebowanie kwasu siarkowego (w cm3) o stężeniu c i gęstości d,

Zt - teoretyczne zapotrzebowanie kwasu siarkowego na 100 g surowca fosforowego,

m - masa surowca fosforowego w gramach,

n - nadmiar kwasu siarkowego w %,

c - stężenie kwasu siarkowego w %,

d - gęstość kwasu siarkowego w g/dm3.

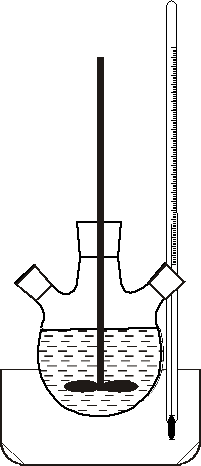

Zmontować zestaw reakcyjny z powierzonego szkła. Sprawdzić prawidłowość pracy zestawu reakcyjnego bez obciążania reaktora surowcami!

0x08 graphic
Przygotować kwas siarkowy o zadanym stężeniu w wyznaczonej ilości z kwasu o większym stężeniu (wymagana znajomość stosownych obliczeń). Gęstości kwasu siarkowego potrzebne do obliczeń wyznaczyć przyjmując liniową zależność gęstości od stężenia kwasu oraz to, że gęstości kwasu o stężeniu 50 i 90% wynoszą odpowiednio 1,40, 1,81 [g/cm3]. Przygotowany kwas siarkowy umieścić w reaktorze, włączyć termostat i mieszadło, a po uzyskaniu żądanej temperatury dodać określoną ilość surowca fosforowego. Boczne szyje kolby zakorkować.

W podanych w założeniach odstępach czasu, pobierać próbki do analizy na zawartość kwasów w fazie ciekłej. Przez jedną z szyi kolby pobrać próbkę, przesączyć na lejku ze spiekiem, następnie ilościowo przenieść do kolby miarowej i dopełnić wodą destylowaną do objętości 100 cm3.

Z kolby miarowej pobrać 10 lub 20 cm3 próbkę i miareczkować wobec oranżu metylowego - kwasowość M (dwie analizy). To samo powtórzyć wobec fenoloftaleiny - kwasowość F (dwie analizy).

Kwasowość oblicza się wg wzoru:

0x01 graphic

Gdzie:

a - ilość (cm3) NaOH zużytego do miareczkowania próbki,

m - miano NaOH (mol/dm3),

f - mnożnik uściślający miano, przyjąć 1.

Vp - objętość stężonego roztworu miareczkowanej próbki (cm3).

Po zakończeniu procesu ekstrakcji ochłodzić mieszaninę reakcyjną do temperatury pokojowej i oddzielić osad fosfogipsu od fazy ciekłej, sącząc na lejku Buchnera. Zmierzyć objętość filtratu. Fosfogips przepłukać na sączku 200 cm3 wody i wyznaczyć kwasowość j.w.

Po zakończeniu ćwiczenia fosfogips zutylizować do wskazanego przez prowadzącego zajęcia pojemnika. To samo uczynić z przesączami.

III. OBLICZENIA I DYSKUSJA WYNIKÓW

Informacje ogólne:

Gdy:

  1. M > F-M, (nadmiar kwasu siarkowego; jest kwas siarkowy w brei)

  2. M = F-M,

  3. M < F-M (niedomiar kwasu siarkowego; w breji jest H3PO4 i nieprzereagowany surowiec fosforowy)

Wzory na stężenie molowe kwasu fosforowego:

a) [H3PO4] = F - M, dla przypadku 1.

b) [H3PO4] = M, dla przypadku 3.

Wzór na [H2SO4], (mol/dcm3), w wariancie zastosowania w nadmiarze z wykorzystaniem kwasowości M i F ma postać: (2M-F)/2

Wzór na obliczenie stężenia [P2O5], (mol/dcm3) w breji, dla obu wariantów z wykorzystaniem kwasowości M i F ma postać: (F-M)/2.

1. Obliczanie stopnia wykorzystania kwasu siarkowego:

Przy założeniu, że nie ma zmiany objętości reagującej mieszaniny wyznacza się następująco:

0x01 graphic

gdzie Mo - kwasowość mieszaniny reakcyjnej w chwili rozpoczęcia procesu, wyznaczona przez ekstrapolację. Powinna być jednakowa wobec oranżu metylowego i fenoloftaleiny.

2. Obliczanie wydajności procesu

W realizowanym ćwiczeniu nie analizujemy fosfogipsu pod kątem zawartości P2O5, zatem

Wydajność procesu α, a raczej „uzysk gospodarczy” procesu ekstrakcji na podstawie obliczeń bilansowych, wynosi:

0x01 graphic

gdzie:

[H3PO4] - stężenie kwasu fosforowego w mol/dm3,

[P2O5] - zawartość % P2O5 w surowcu fosforowym,

Vk - objętość otrzymanego kwasu fosforowego w cm3,

m - masa surowca fosforowego wziętego do procesu w g,

142 - masa molowa P2O5.

Zestawić dane doświadczalne i obliczenia w tabeli poniżej (wzór):

Czas

Temp.

Kwasowość M

Kwasowość F

[H2SO4]

[H3PO4]

αH2SO4

[P2O5]

min.

°C

cm3 0.5 M NaOH

mol/

dm3

cm3 0.5 M NaOH

mol/

dm3

mol/dm3

mol/dm3

-

mol/dm3

0

30

Przesącz końc.

Popłu­czyny

-

-

Wyniki badań należy przedstawić graficznie wykreślając: a) M=f(τ); b) F=f(τ); c) [H3PO4]=f(τ). Wykresy 1. i 2. pozwalają oszacować wartość Mo potrzebnej do obliczenia wydajności procesu; Wykres 3. pozwala na określenie niezbędnego czasu ekstrakcji.

Obliczyć całkowitą wydajność procesu uwzględniając kwas zawarty w popłuczynach.

W sprawozdaniu powinny się znaleźć wszystkie obliczenia włącznie z ewentualnym wyprowadzaniem niezbędnych wzorów.

* - Podaje prowadzący.
