ZAD1 . Wyrysować charakterystyki w kierunku przewodzenia diod prostowniczych. Wyznaczyć Rd i Up badanych diod.
a) dane pomiarowe :
- Dioda Schotky'ego, R=100kΩ
U [V] |
UR [V] |
0 |
0 |
0,26 |
0,189 |
0,47 |
0,353 |
0,63 |
0,497 |
0,83 |
0,691 |
1,02 |
0,874 |
1,21 |
1,063 |
1,38 |
1,227 |
1,61 |
1,412 |
1,82 |
1,615 |
2 |
1,729 |
4 |
3,716 |
8 |
7,698 |
12 |
11,664 |
16 |
15,652 |
20 |
19,527 |
Gdzie:
- U jest to napięcie zasilania
- Ur jest to napięcie na oporniku
Z zależności Ud = U - Ur , oraz Id = Ud/R wyznaczono :
UD [V] |
ID [mA] |
0 |
0 |
0,071 |
0,00189 |
0,117 |
0,00353 |
0,133 |
0,00497 |
0,139 |
0,00691 |
0,146 |
0,00874 |
0,147 |
0,01063 |
0,153 |
0,01227 |
0,198 |
0,01412 |
0,205 |
0,01615 |
0,271 |
0,01729 |
0,284 |
0,03716 |
0,302 |
0,07698 |
0,336 |
0,11664 |
0,348 |
0,15652 |
0,473 |
0,19527 |
- Dioda prostownicza R=1kΩ:
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R .
U[V] |
Ur[V] |
Ud[V] |
Id[mA] |
0,2 |
0,00119 |
0,19881 |
0,00119 |
0,4 |
0,1228 |
0,2772 |
0,1228 |
0,6 |
0,243 |
0,357 |
0,243 |
0,8 |
0,383 |
0,417 |
0,383 |
1 |
0,449 |
0,551 |
0,449 |
1,2 |
0,572 |
0,628 |
0,572 |
1,4 |
0,745 |
0,655 |
0,745 |
1,6 |
0,904 |
0,696 |
0,904 |
1,8 |
1,04 |
0,76 |
1,04 |
2 |
1,16 |
0,84 |
1,16 |
4 |
2,97 |
1,03 |
2,97 |
8 |
6,86 |
1,14 |
6,86 |
12 |
10,76 |
1,24 |
10,76 |
16 |
14,61 |
1,39 |
14,61 |
20 |
18,51 |
1,49 |
18,51 |
b) charakterystyka w kierunku przewodzenia prądowo napięciowa diód prostowniczych:

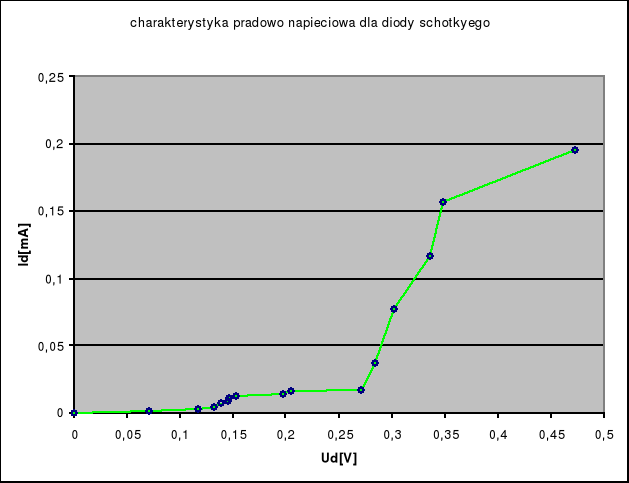

- dioda Schotky'ego :

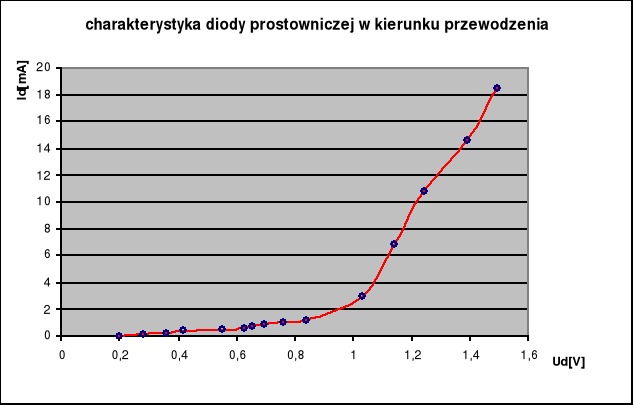

- Dioda prostownicza :
c) obliczamy rezystancję dynamiczną , wyznaczamy Up
-dla diody Schotky'ego :
kozystając ze wzoru na rezystancję dynamiczną rd = ΔU/ΔI
rd = (0,348 - 0,271) / (0,00015652 - 0,00001729) = 0,077 / 0,00013923 = 553Ω
Up=0,271V
- dla diody prostowniczej :
kozystając ze wzoru na rezystancję dynamiczną rd = ΔU/ΔI
rd =(1,39 - 0,84) / (0,01461 - 0,00116) = 0,55/0,01345=41Ω
Up=0,84V
ZAD2. Wyrysować charakterystyki diod prostowniczych w kierunku zaporowym. Określić średnie prądy wsteczne.

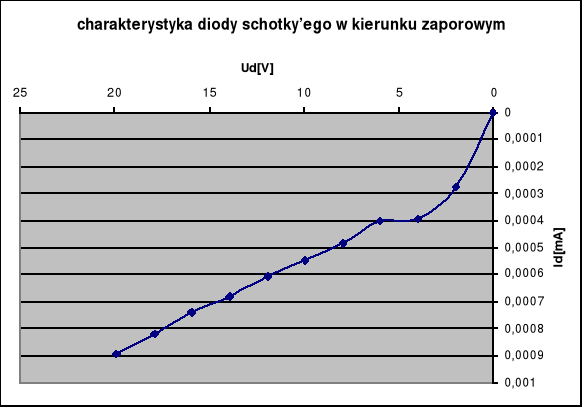

-Dioda Schotky'ego R=100kΩ
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R .
U |
Ur |
Ud |
Id |
2 |
0,0274 |
1,9726 |
0,000274 |
4 |
0,0392 |
3,9608 |
0,000392 |
6 |
0,0402 |
5,9598 |
0,000402 |
8 |
0,0486 |
7,9514 |
0,000486 |
10 |
0,0547 |
9,9453 |
0,000547 |
12 |
0,0607 |
11,9393 |
0,000607 |
14 |
0,0681 |
13,9319 |
0,000681 |
16 |
0,0739 |
15,9261 |
0,000739 |
18 |
0,0818 |
17,9182 |
0,000818 |
20 |
0,0893 |
19,9107 |
0,000893 |
- Dioda prostownicza R=100kΩ
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R .
U[V] |
Ur[V] |
Ud[V] |
Id[mA] |
2 |
0,0012 |
1,9988 |
0,000012 |
4 |
0,0016 |
3,9984 |
0,000016 |
6 |
0,0017 |
5,9983 |
0,000017 |
8 |
0,0018 |
7,9982 |
0,000018 |
10 |
0,0019 |
9,9981 |
0,000019 |
12 |
0,002 |
11,998 |
0,00002 |
14 |
0,0021 |
13,9979 |
0,000021 |
16 |
0,0022 |
15,9978 |
0,000022 |
18 |
0,0024 |
17,9976 |
0,000024 |
20 |
0,0025 |
19,9975 |
0,000025 |
Średnie prądy wsteczne :
Dioda schotky'ego : Idsr= 0,000584A
Dioda prostownicza : Idsr=0,0000194A
ZAD3. Wyrysować charakterystyki diód Zenera. Wyznaczyć Rz i Uz .

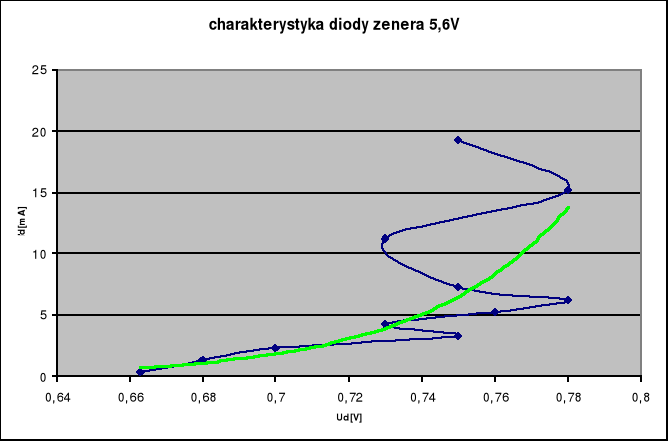

Dioda zenera 5,6V kierunek przewodzenia :
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R
U[V] |
Ud[V] |
Ur[V] |
R[kΩ] |
Id[mA] |
1 |
0,663 |
0,337 |
1 |
0,337 |
2 |
0,68 |
1,32 |
1 |
1,32 |
3 |
0,7 |
2,3 |
1 |
2,3 |
4 |
0,75 |
3,25 |
1 |
3,25 |
5 |
0,73 |
4,27 |
1 |
4,27 |
6 |
0,76 |
5,24 |
1 |
5,24 |
7 |
0,78 |
6,22 |
1 |
6,22 |
8 |
0,75 |
7,25 |
1 |
7,25 |
12 |
0,73 |
11,27 |
1 |
11,27 |
16 |
0,78 |
15,22 |
1 |
15,22 |
20 |
0,75 |
19,25 |
1 |
19,25 |

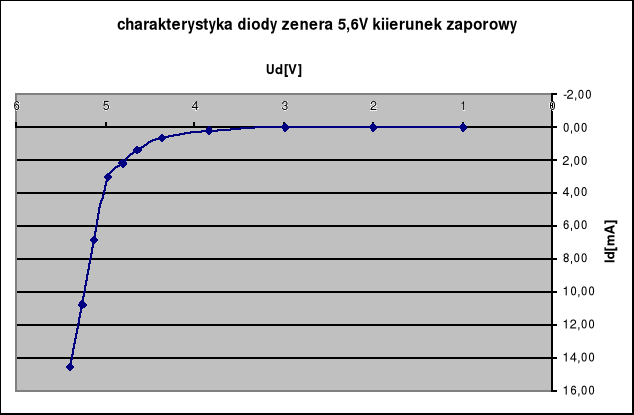

-Dioda zenera 5,6V kierunek zaporowy
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R
U[V] |
Ud[V] |
Ur[V] |
R[kΩ] |
Id[mA] |
1 |
1 |
0 |
1 |
0 |
2 |
1,99965 |
0,00035 |
1 |
0,00035 |
3 |
2,9863 |
0,0137 |
1 |
0,0137 |
4 |
3,837 |
0,163 |
1 |
0,163 |
5 |
4,365 |
0,635 |
1 |
0,635 |
6 |
4,64 |
1,36 |
1 |
1,36 |
7 |
4,8 |
2,2 |
1 |
2,2 |
8 |
4,97 |
3,03 |
1 |
3,03 |
12 |
5,13 |
6,87 |
1 |
6,87 |
16 |
5,25 |
10,75 |
1 |
10,75 |
20 |
5,4 |
14,6 |
1 |
14,6 |
|
|
|
|
|
Uz=4.97V
Iż=3.03mA
Rz=1640,3Ω
-Dioda znere 3,3V kierunek przewodzenia
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R
U[V] |
Ud[V] |
Ur[V] |
R[kΩ] |
Id[mA] |
1 |
0,62 |
0,38 |
1 |
0,38 |
2 |
0,69 |
1,31 |
1 |
1,31 |
3 |
0,62 |
2,38 |
1 |
2,38 |
4 |
0,71 |
3,29 |
1 |
3,29 |
5 |
0,7 |
4,3 |
1 |
4,3 |
6 |
0,69 |
5,31 |
1 |
5,31 |
7 |
0,71 |
6,29 |
1 |
6,29 |
8 |
0,71 |
7,29 |
1 |
7,29 |
12 |
0,78 |
11,22 |
1 |
11,22 |
16 |
0,72 |
15,28 |
1 |
15,28 |
20 |
0,73 |
19,27 |
1 |
19,27 |
-

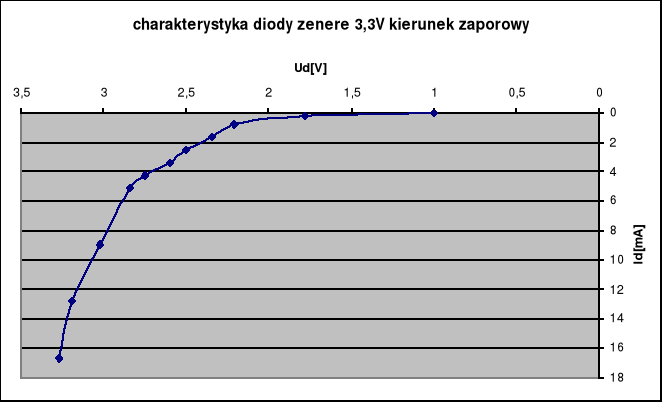

-ioda znere 3,3V kierunek zaporowy
Zmierzono wartości U oraz Ur, wartości Ud i Id wyliczono z zależności Ud = U - Ur , oraz Id = Ud/R
U[V] |
Ud[V] |
Ur[V] |
R[kΩ] |
Id[mA] |
1 |
0,9965 |
0,0035 |
1 |
0,0035 |
2 |
1,78 |
0,22 |
1 |
0,22 |
3 |
2,205 |
0,795 |
1 |
0,795 |
4 |
2,34 |
1,66 |
1 |
1,66 |
5 |
2,5 |
2,5 |
1 |
2,5 |
6 |
2,6 |
3,4 |
1 |
3,4 |
7 |
2,75 |
4,25 |
1 |
4,25 |
8 |
2,84 |
5,16 |
1 |
5,16 |
12 |
3,02 |
8,98 |
1 |
8,98 |
16 |
3,19 |
12,81 |
1 |
12,81 |
20 |
3,27 |
16,73 |
1 |
16,73 |
Uz=2.84V
Iż=5.16mA
Rz=550,39Ω
