Wrocław 14.01.2012
LABORATORIUM Z MECHANIKI PŁYNÓW
SPRAWOZDANIE Z ĆWICZENIA:
„WYZNACZANIE CHARASTERYKI HYDRAULICZNEJ INSTALACJI Z POMPĄ OBIEGOWĄ”.
ĆWICZENIE WYKONALI:
ĆWICZENIE PROWADZIŁ: Dr inż. Wojciech Mazurek
CEL ĆWICZENIA
Celem ćwiczenia jest wyznaczanie charakterystyki hydraulicznej instalacji z pompą obiegową, czyli sporządzenie wykresu ΔP=f(qv) dla badanej instalacji.
OPIS METODY POMIAROWEJ

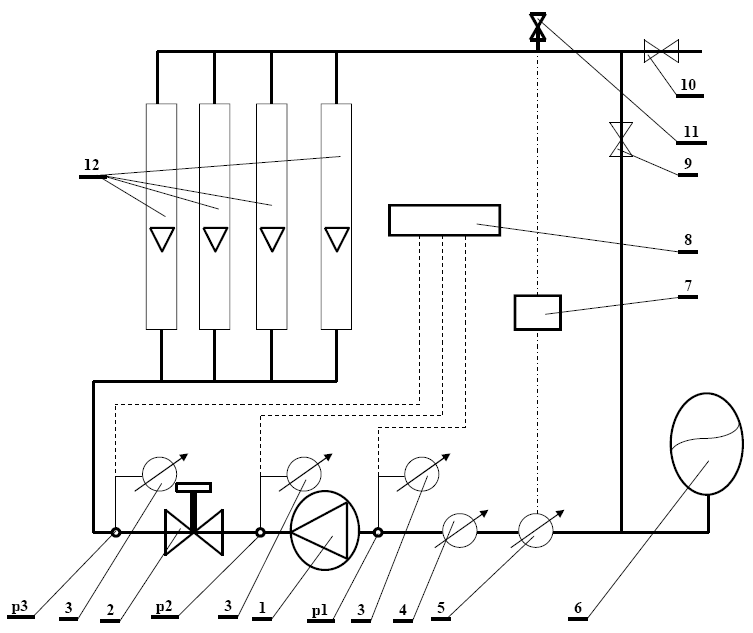

Stanowisko pomiarowe składa się z: (1)pompy (możliwość regulacji obrotów silnika); (2)zaworu regulacyjnego; (3)trzech manometrów podłączonych do (8)przetwornika ciśnienia; (4)ultradźwiękowego oraz (5)skrzydełkowego miernika przepływu wody; (6)naczynia przeponowego; zaworów - (9)odcinającego, (10)na doprowadzeniu wody, (11)odpowietrzający; (12)czterech rotametrów oraz punktów pomiarowych.
Wykonanie pomiarów zaczęliśmy od nastawienia pompy wymuszającej obieg wody na 2300 obr./min. Charakterystykę dokonano przy stałym nastawieniu pompy. Następnie otworzyliśmy zawór regulacyjny na pełne otwarcie 4,4 i odczytaliśmy przepływ na rotametrach 2 i 3 oraz ciśnienie na manometrach. Kolejno wykonywaliśmy te same pomiary zmieniając stopień otwarcia zaworu. Następnym etapem było zestawienie wyników w tabeli i sporządzenie wykresu: Wysokość Podnoszenia pompy - Wykres (∆p,Qv)
WZORY
qv = rot1 - rot2 [l/h] → przepływ przez zawór
∆p=p2(za pompą)-p3(przed pompą) [bar] → strata ciśnienia
qv/1000 = qv [m3/h]
TABELE
Odczyty z manometrów [Bar] |
Odczyty z rotametrów [l/s] |
Nastawa zaworu |
||||
p2 |
p3 |
Δp |
1 |
2 |
Qv |
|
0,635 |
0,117 |
0,518 |
0,53 |
0,39 |
0,92 |
4,4 |
0,695 |
0,177 |
0,518 |
0,48 |
0,36 |
0,84 |
4 |
0,757 |
0,240 |
0,517 |
0,43 |
0,32 |
0,75 |
3,75 |
0,786 |
0,270 |
0,516 |
0,40 |
0,30 |
0,7 |
3,5 |
0,825 |
0,310 |
0,515 |
0,37 |
0,27 |
0,64 |
3 |
0,855 |
0,341 |
0,514 |
0,34 |
0,25 |
0,59 |
2,75 |
0,884 |
0,371 |
0,513 |
0,30 |
0,22 |
0,52 |
2,5 |
0,904 |
0,392 |
0,512 |
0,28 |
0,20 |
0,48 |
2 |
0,922 |
0,410 |
0,512 |
0,26 |
0,19 |
0,45 |
1,75 |
0,935 |
0,424 |
0,511 |
0,23 |
0,17 |
0,4 |
1,5 |
0,954 |
0,443 |
0,511 |
0,20 |
0,15 |
0,35 |
1 |
0,969 |
0,458 |
0,511 |
0,17 |
0,13 |
0,3 |
0,75 |
0,985 |
0,474 |
0,511 |
0,14 |
0,11 |
0,25 |
0,5 |
Bar |
l/s |
|
|
|||
Przedstawienie graficzne wyników pomiaru:
Wykres (∆p,Qv) wysokość podnoszenia pompy
∆p
Qv
Opory sieci
∆p
Qv
WNIOSKI
Po sporządzeniu wykresów zaobserwowano:
Wykres „Wysokość podnoszenia pompy” - spadek wysokości podnoszenia pompy na skutek spadku ciśnienia, spowodowanego zamykaniem zaworu regulacyjnego.
Wykres „Opory sieci” - przy większym otwarciu zaworu osiągamy większy przepływ przez zawór, czyli opory sieci są mniejsze. Zaobserwowano statyczne wzrosty oporów przez cały proces zamykania zaworu.
