SK lab 8, SWSZ, Sieci komputerowe


Celem zajęć jest zapoznanie się z serwerami FTP. W czasie laboratorium zostanie pobrany z sieci, zainstalowany oraz skonfigurowany serwer FTP. Konfiguracja, wykonanane zadania administracyjne oraz testy zostaną przeprowadzone przy użyciu aplikacji klienckich FTP.

1. Serwer BulletProof FTP

Serwer BulletProof FTP jest popularną, stabilną aplikacją komercyjną. 30 dniową pełną wersję tego serwera można pobrać z witryny producenta: http://www.bpftpserver.com. Głównymi cechami tego pakietu (poza normalną funkcjonalnością oprogramowania typu serwer FTP) są:

2 Instalacja

Trzydziestodniowa wersja serwera BulletProof FTP jest udostępniona za darmo. Pakiet instalacyjny ma około 1,5 MB. Wersję instalacyjną można pobrać z witryny producenta http://www.bpftpserver.com. W trakcie zajęć należy postępować zgodnie z poniższym schematem:

1. Pobierz wersję próbną aplikacji.

2. Zapoznaj się z instrukcją udostępnioną przez producenta w trybie online (instrukcję tą można także pobrać z sieci) http://www.bpftpserver.com/manual/manual_en/.

3. Postępując zgodnie z instrukcjami zainstaluj serwer BPFTP.

4. Zapoznaj się z 2 rozdziałem instrukcji opisującej wszystkie najważniejsze cechy i możliwości serwera.

0x01 graphic

Iterfejs użytkownika serwera BulletProof FTP.

3. Konfiguracja serwera

Po instalacji serwer należy odpowiednio skonfigurować - umożliwi to lepsze poznanie zalet i wad serwera FTP. Poniższe opcje konfiguracji serwera FTP zostaną przetestowane:

  1. Ustawienie katalogów domowych użytkowników i przydzielenie im praw pełnego dostępu.

  2. Ustawienie katalogów do pobierania i wgrywania dla konta typu gość (guest).

  3. Ustawienie wiadomości powitalnych, pożegnalnych.

  4. Ustawianie ograniczeń praw dostępu dla użytkowników, np. limit ilości użytkowników zależny od dnia, itp.

  5. Zapoznanie się z działaniem opcji kick i ban dla połączeń, użytkowników i hostów.

3.1. Ustawienia serwera

0x08 graphic
Po zainstalowaniu uruchamiamy aplikację serwera. Powinniśmy zobaczyć okno głównego interfejsu użytkownika. Pierwszym krokiem będzie ustawienie kont użytkowników, dostępu do plików, itd. Bez tych czynności nasz serwer jest bezużyteczny.

3.2. Konta użytkowników

0x08 graphic

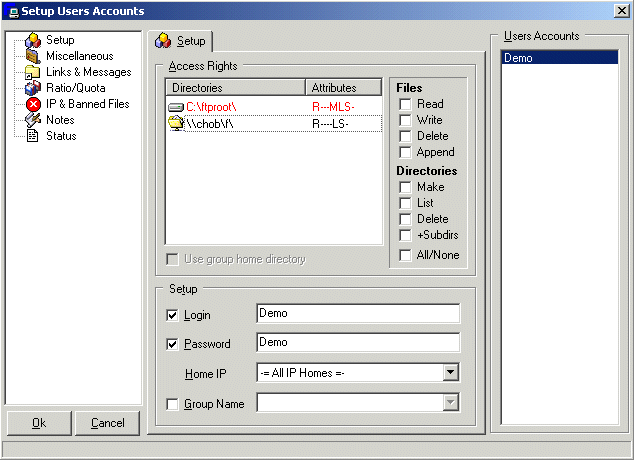

Aby skonfigurować konta użytkowników kliknij ikonę na pasku narzędzi. W efekcie pojawi się okno zamieszczone na rysunku nr poniżej.

  1. Aby dodać nowe konto użytkownika klinknij prawym przyciskiem w lewej kolumnie i wybierz opcję „Add” w menu.

  2. Nadaj nazwę i kliknij OK.

  3. Jeżeli chcesz, aby użytkownik posługiwał się loginem to zaznacz opcję „Login”. Jeśli nie zaznaczysz tej opcji to użytkownik będzie mógł się zalogować używając dowolnego loginu. Ta opcja jest wskazana przy ustawieniu konta użtytkownika„anonymous”.

  4. Zaznaczenie opcji „Password” spowoduje wymóg logowania się przy użyciu hasła. Nie zaznaczenie tej opcji oznaczać będzie możliwość logowania z dowolnym hasłem, nawet pustym.

Poniżej znajduje się krótkie omówienie różnych kombinacji:

Przypadek 1:

+ opcja Login zaznaczona i wpisany login

+ opcja Password zaznaczona i wpisane hasło

-> użytkownicy logują się przy pomocy zarówno loginu jak i hasła

Przypadek 2:

- opcja Login nie zaznaczona

- opcja Password nie zaznaczona

->Dowolny użytkownik może mieć dostęp do tego konta przy użyciu dowolnej nazwy użytkownika i hasła (nawet pustego)

Przypadek 3:

+ opcja Login zaznaczona

- opcja Password nie zaznaczona

-> Użytkownik musi wpisać poprany login, ale może się zalogować przy użyciu dowolnego (nawet pustego) hasła

Przypadek 4:

- opcja Login zaznaczona

+ opcja Password zaznaczona

-> Można wpisać dowolny login, jedynie hasło jest weryfikowane -> jeżeli istnieje użytkownik z takim hasłem to użytkownik będzie zalogowany do tego konta.

Na potrzeby laboratorium możemy wpisać:

Login:

Demo

Password:

Demo

3.3. Dostęp do katalogów

Mając już konto użytkownika należy mu przypisać dostęp do dzielonych zasobów.

  1. Kliknij prawym przyciskiem myszy na liście katalogów i wybierz opcję „Dodaj”

  2. Wybierz odpowiedni katalog i przypisz odpowiedni tryb dostępu:

Dla plików:

R: Read Access: użytkownik może pobierać z danego katalogu.

W: Write Access: użytkownik może wgrywać do danego katalogu

D: Delete Access: użytkownik może kasować w danym katalogu.

A: Append Access: użytkownik może wznowić wgrywanie do danego katalogu

Dla katalogów:

M: Make Directory: użytkownik może tworzyć katalogi w danym katalogu.

L: List Directory: użytkownik może listować katalogi w danym katalogu

K: Delete Directory: użytkownik może kasować katalogi w danym katalogu.

S: Subdir: użytkownik może poruszać się w głąb struktury katalogów w danym katalogu.

Uwagi:

  1. Przy próbie udostępnienia katalogu głównego servera (tzn. dawanie dostępu do swoich plików „.ini”) serwer poprosi o potwierdzenie, ponieważ jest to poważne uchybienie bezpieczeństwa.

  2. Przy podaniu niepoprawnej nazwy katalogu (nieistniejącego katalogu), katalog ten będzie przekreślony.

  3. Katalog domowy użytkownika jest zawsze pierwszym katalogiem na liście wyświetlony czerwoną czcionką.

  4. Aby zmienić nazwę katalogu należy kliknąć na nim prawym przyciskiem i wybrać opcję „Edit”

Hierarchia katalogów nie jest istotna. Serwer BPFTP zawsze zna najbliższy katalog wyższego rzędu na liście, np. użytkownik ma dostęp do:

c:\temp\upload - RWDMLSK

c:\temp\upload\read - R---L--

oraz

c:\temp\upload

ma następującą strukturę:

c:\temp\upload\my favourite picture\

c:\temp\upload\amiga 500\

c:\temp\upload\read\

w takim przypadku użytkownik ma dostęp RWDMLSK do wszystkich katalogów poza c:\temp\upload\read - w tym katalogu jego prawa będą się ograniczać jedynie do RL. Przetestuj różne ustawienia uprawnień dostępu do katalogów.

3.4. Właściwości zaawansowane:

W razie potrzeby dostępne są także bardziej zaawansowane opcje konfiguracji. Na rysunku poniżej pokazane są te ustawienia:

0x01 graphic

Pliki typu Message Files

Są trzy typy plików wiadomości:

Więcej informacji znajdziesz w oryginalnej instrukcji dostępnej online na stronie producenta.

Ustawienia Ratio/Quota/Bps

0x01 graphic

Opcja Ratio, pozwala nam ustawić nam ograniczenia w przypadku, gdy np. chcemy ograniczyć niektórym użytkownikom możliwości pobierania plików z serwera, jeżeli sami nie wgrywają żadnych plików. Np. ustawiając Ratio, czyli stosunek danych wgrywanych do pobieranych na poziomie 1/2 to oznacza to jeden bajt danych wgrywanych na każde dwa bajty danych pobieranych.

Quota

Quota to kolejna bardzo przydatna opcja pozwalająca na przydzielanie maksymalnej ilości przestrzeni dyskowej dostępnej dla danego użytkownika.

Bps, Limit Prędkości

Pozwala wprowadzić limit dla danego konta. Pamiętaj, że 1KB = 1024 bajtów!

IP & Banned Files - Niedozwolone pliki i adresy IP

0x01 graphic

IP Access: lista adresów IP dozwolonych ze znakiem (+) (lub “zabanowanych”, czyli niedozwolonych ze znakiem (-)) dla danego konta.

Banned Files: klienci próbujący wgrywać pliki, których nazwy pasują do masek nie będą mogli wgrywać (co prawda wystarczy, że zmienią nazwę pliku).

3.5. Wybieranie grupy dla kont użytkowników

W przypadku, gdy chcemy dać dostęp do serwera kilku użytkownikom mającym posiadać takie same uprawnienia, to możemy zdefiniować dla nich wspólną grupę zamiast osobnego ustawiania kont dla każdego z nich. Aby tego dokonać, kliknij na ikonie: 0x01 graphic

0x01 graphic

Na rysunku powyżej została zdefiniowana grupa „Demo_Group”. Członkowie tej grupy mają prawa dostępu RLS do „C:\”. Hasło dla grupy nie zostało zdefiniowane, chcąc nadać hasła dla członków grupy można zdefiniować:

Jedno hasło dla całej grupy => wszyscy będą mieli to samo hasło

Jedno hasło dla każdego z członków grupy => każdy z członków grupy będzie miał własne hasło

Uwagi dotyczące zasad dla grup:

Katalogi użytkownika składają się z katalogu użytkownika (jeżeli taki zdefiniujemy) oraz katalogów grupy => pierwszy to zawsze katalog domowy użytkownika.

Prawa dostępu użytkownika zawsze mają pierwszeństwo przed uprawnieniami grupy, do której on należy.

3.6. Ograniczenia dostępu na podstawie adresu IP

Poniższe okno służy do definiowania adresów IP i można je wywołać klikając prawym przyciskiem na liście IP (prawa kolumna) i wybraniu opcji „Add IP”, czyli „dodaj adres IP”.

0x01 graphic

Za jego pomocą można określić (zezwolić/odmówić) dostęp na podstawie adresu IP lub nazw hostów. Na rysunku powyżej widać trzy definicje praw dostępu:

+192.168.0.*: zezwala na dostęp wszystkim z zakresu 192.168.0.*

+192.168.1.*: to samo dla 192.168.1.*

-192.168.0.[1-3]: odrzuca połączenia z adresów IP od 192.168.0.1 do 192.168.0.3 aby wyłączyć je z powyższych uprawnień dostępu

Ustawienia te umożliwiają dostęp tylko z komputerów lokalnego intranetu.

Dozwolone znaki specjalne

Dozwolone jest stosowanie następujących znaków specjalnych tzw. "dzikich kart” (ang. wildcard): ?, *, [xxx-xxx].

Na przykład:

Uwaga

Dopóki nie ma zdefiniowanych żadnych adresów IP, to połączyć może się każdy, ale w momencie dodania choćby jednego adresu (+) IP powstaje sytuacja, w której załogować będą się mogli tylko użytkownicy łączący się z tego adresu.

4. Testowanie

Testowanie ustawionej konfiguracji może być przeprowadzone za pomocą dowolnego klienta FTP (FTP, CuteFTP, BulletProof FTP, itd...). Należy przetestować mechanizmy interakcji po obu stronach, tzn. po stronie klienta i serwera. Po stronie serwera należy zapoznać się z działaniem opcji menu kontekstowego (patrz rysunek poniżej). Menu to jest dostępne po kliknięciu prawym przyciskiem na ikonie użytkownika w prawej kolumnie głównego okna interfejsu serwera albo w czasie pracy w trybie „Server Activity”.

0x01 graphic

Praca w trybie „Server Activity” oferuje również kilka ciekawych opcji. Aby ją wywołać kliknij dwukrotnie na ikonie użytkownika w prawej kolumnie w głównym oknie interfejsu serwera. Opcja „ Spy user”, czyli “szpiegowanie użytkownika” jest dostępna także tutaj, tak jak w menu kontekstowym omawianym wcześniej.

SKiSO, lab. 8

1
