Dyfrakcja elektronów na polikrystalicznej warstwie grafitu
Cel ćwiczenia
Obserwacja zjawiska dyfrakcji elektronów
Pomiar odległości międzypłaszczyznowych w graficie.

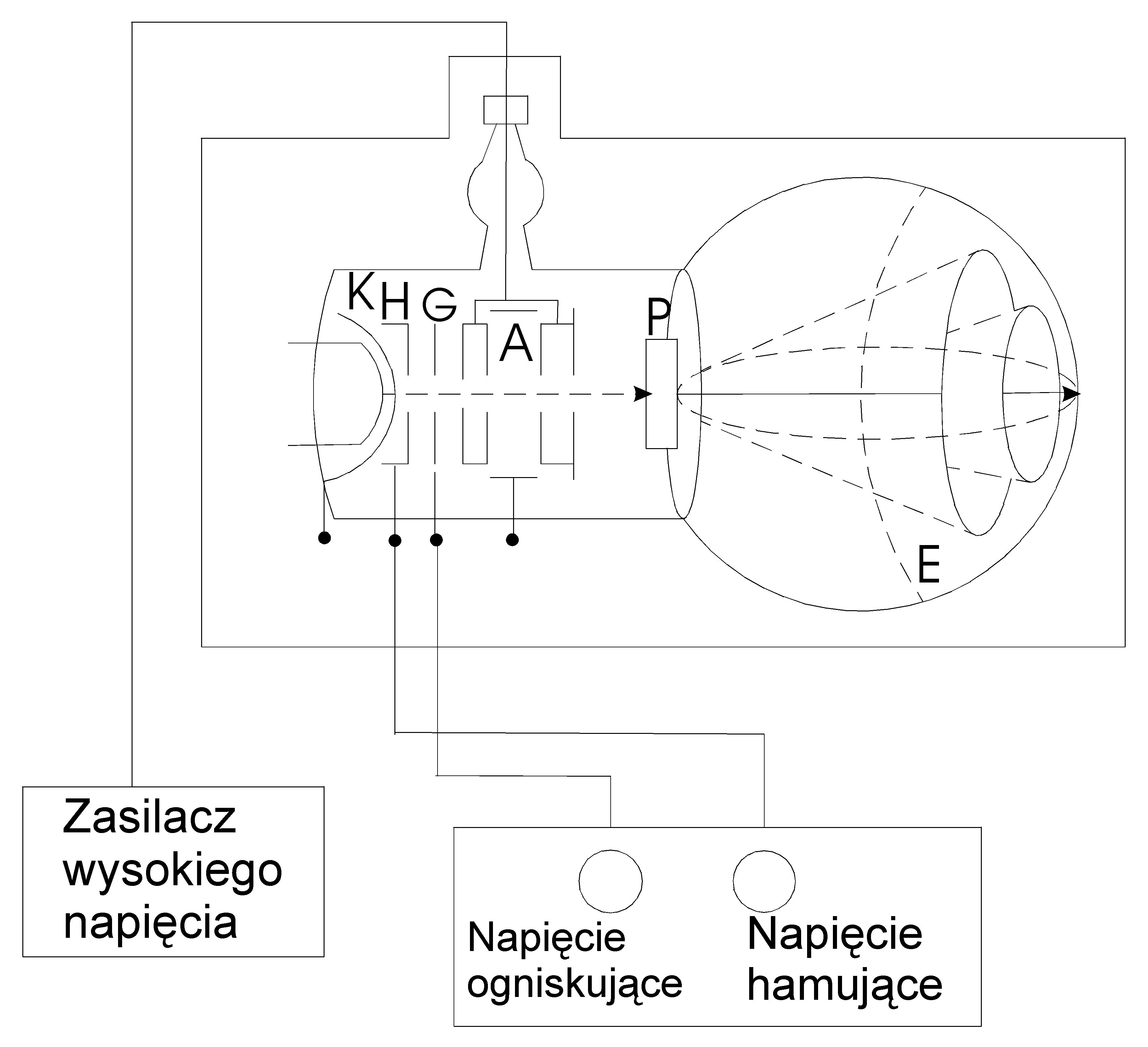

Uproszczony schemat układu pomiarowego:
Metoda pomiaru
Wiązka elektronów wybiegająca z katody zostaje przyspieszona w polu elektrycznym pomiędzy katodą i anodą. Elektrony padają na warstwę grafitu, odbijają się od płaszczyzn sieciowych i padają na ekran, powodując świecenie. W graficie niektóre krystality powodować będą warunek wzmocnienia - na ekranie obrazem tego będzie okrąg. Jeżeli ten warunek będzie spełniony dla 2 lub więcej zespołów płaszczyzn sieciowych, to na ekranie zauważymy 2 lub więcej okręgów o różnych promieniach.. Za pomocą skali kątowej mierzymy kąt α, odpowiadający szerokości kątowej otrzymanych okręgów.
Idea pomiaru:
1. Badanie napięcia Halla w zależności od prądu
Pomiar polega na mierzeniu napięcia Halla w zależności od natężenia prądu płynącego przez próbkę w stałym polu magnetycznym w stałej temperaturze.
2. Badanie napięcia Halla w zależności od indukcji
Pomiar polega na mierzeniu napięcia Halla (w stałej temperaturze) w zależności od indukcji pola magnetycznego, w którym się znajduje próbka.
3. Badanie przewodnictwa germanu w obecności pola magnetycznego
Pomiar polega na mierzeniu spadku napięcia na próbce ( w stałej temperaturze) w skutek zmian indukcji pola magnetycznego.
Tabele z wynikami pomiarów:
U[kV] |
α1 |
α2 |
Θ1 |
Θ 2 |
sin Θ1 |
sin Θ2 |
4 |
22 |
38 |
5,75 |
10 |
0,1001881 |
0,173648 |
4,5 |
21 |
36 |
5 |
9,5 |
0,0871557 |
0,165048 |
5 |
20 |
34 |
5 |
9,25 |
0,0871557 |
0,160743 |
5,5 |
18 |
32 |
4,75 |
8,25 |
0,0828082 |
0,143493 |
6 |
17 |
31 |
4,5 |
8,05 |
0,0784591 |
0,140037 |
6,5 |
16 |
30 |
4,25 |
7,75 |
0,0741085 |
0,134851 |
7 |
17 |
29 |
4 |
7,5 |
0,0697565 |
0,130526 |
7,5 |
14 |
27 |
4 |
7 |
0,0697565 |
0,121869 |
8 |
15 |
26 |
3,75 |
6,75 |
0,0654031 |
0,117537 |
8,5 |
14 |
25 |
3,5 |
6,25 |
0,0610485 |
0,108867 |
9 |
13 |
24 |
3,5 |
6 |
0,0610485 |
0,104528 |

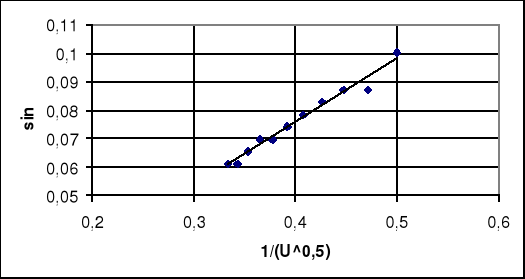

Otrzymane wykresy

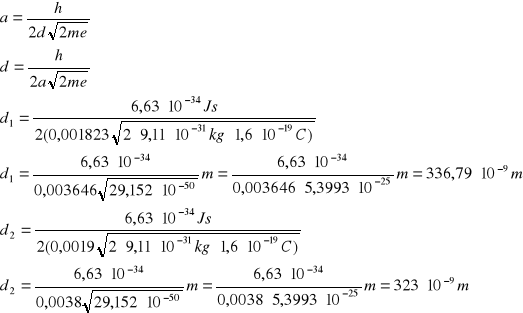

Obliczenie d
Błąd współczynnika a
Wnioski
Odległości międzypłaszczyznowe d wyliczone przez nas są większe od wartości podanych w instrukcji do ćwiczenia. To znaczy, że odległości pomiędzy cząsteczkami są duże, co powoduje, że fale elektronów padające na siatkę dyfrakcyjną mają mniejszą szanse na odbicie się od cząsteczek.
1. K - katoda - źródło elektronów
2. Cylinder Wehnelta - regulacja
wiązki elektronów
3. Elektrony ogniskujące wiązkę G
4. Anoda A
5. Grafit polikrystaliczny P
6. Ekran pokryty luminoforem E
