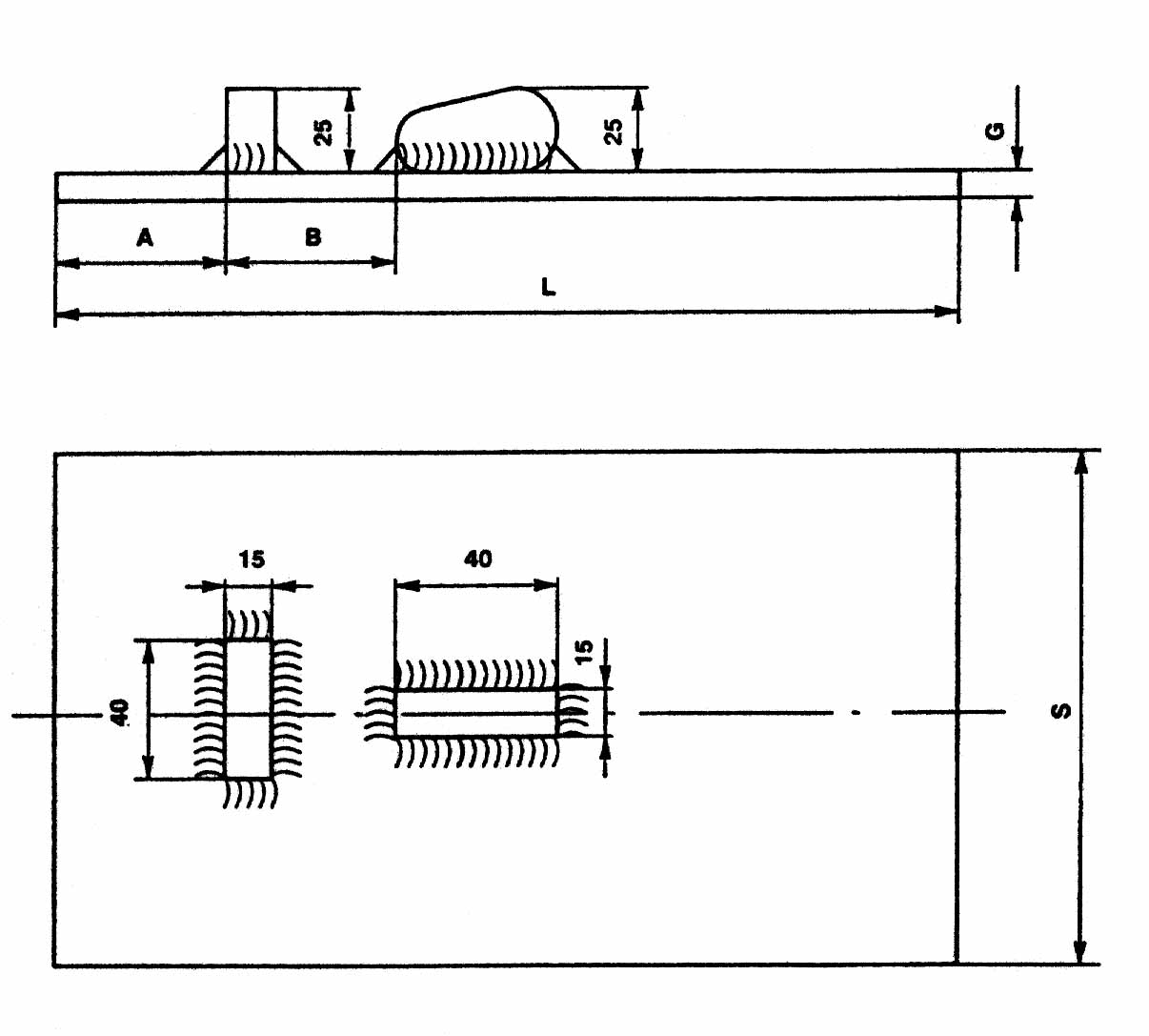

STOPA PODPOROWA SPAWANA
Stalowa stopa podporowa spawana jest elementem obudów górniczych - odrzwi otwartych, stojaków.
Składa się ona z blachy oporowej (kształt prostokąta),na której przyspawane są stabilizatory.
Przeznaczona jest do posadowienia elementów obudów z kształtowników
KO/KS-21, V21, V25, V29 i V36.
Stopa |
A |
B |
G |
L |
S |
Masa |
Przeznaczone do obudów górniczych z kształtownika |
|
[mm] |
[kg] |
|
||||
Typ lekki |
50 |
50 |
8÷12 |
250 |
160÷200 |
< 5 |
KS/KO21, V21, V25, V29 |
Typ ciężki |
50 |
50 |
10÷15 |
250 |
180÷200 |
> 3,5 |
V36 |
