TECHNOLOGIA BETONU

PROJEKT MIESZANKI BETONOWEJ

SŁUP ŻELBETOWY - metoda jednorodnego otulenia ziaren żwiru

Tomasz Klag

PK WIL, II ROK, gr. 07

Zaprojektować metodą punktu piaskowego skład betonu klasy C25/30 (B30) do wykonania stropu płytowo-żebrowego przy następujących założeniach:

Recepturę roboczą zarobu obliczyć dla betoniarki o pojemności zasypowej Vz =400 [dm3].

  1. Dobór i sprawdzenie cech składników

1) Cement

Przyjęto cement portlandzki CEM II/A-D 42,5N na podstawie tablic 1, 2A i 2B. Gęstość nasypowa w stanie luźnym ρncl = 1,20[kg/dm3]. Cement spełnia wymagania klasy ekspozycji środowiska eksploatacji XC3. Cement spełnia wymagania normy PN-EN 197-1:2002.

  1. Kruszywo

  1. piasek (drobne)

przyjęto piasek naturalny (rzeczny) o składzie granulometrycznym podanym w poniższej tabeli:

Uziarnienie piasku

Frakcja

0 0,125[mm]

5[%]

0,125 0,25[mm]

10[%]

0,25 0,5[mm]

27[%]

0,5 1,0[mm]

23[%]

1,0 2,0[mm]

35[%]

Gęstość nasypowa piasku w stanie luźnym wynosi ρnpl=1,59[kg/dm3], a w stanie zagęszczonym wynosi ρnpz=1,69[kg/dm3]. Oznaczona wilgotność piasku wynosi Φp=4,4[%]. W zakresie pozostałych cech piasek spełnia wymagania normy PN-EN 12620:2004.

  1. żwir (grube)

przyjęto żwir naturalny łamany o składzie granulometrycznym podanym w poniższej tabeli:

Uziarnienie żwiru

Frakcja

2 4[mm]

10[%]

4 8[mm]

20[%]

8 16[mm]

30[%]

16 31,5[mm]

40[%]

31,5 63[mm]

- [%]

0x08 graphic
Gęstość nasypowa żwiru w stanie luźnym wynosi ρl=1,53[kg/dm3], a w stanie zagęszczonym wynosi ρz=1,63[kg/dm3]. Oznaczona wilgotność piasku wynosi Φż=3,2[%]. Maksymalne ziarno (dmax=31,5[mm]) nie przekracza

Żwir spełnia wymagania normy PN-EN 12620:2004.

  1. woda

Przyjęto wodę wodociągową pitną spełniającą wymagania normy PN-EN 1008:2004.

  1. Dobór parametrów technologicznych mieszanki betonowej

Na podstawie zaleceń podanych w tablicy 3 przyjęto konsystencję mieszanki betonowej S1.

  1. Dane uzupełniające

przyjmuję średnią wytrzymałość na ściskanie betonu fcm=fck + 2σ =25 + 6 = 31 [MPa]

  1. Określenie składu mieszanki betonowej

1). Równania metody.

- równanie wytrzymałości Bolomey'a:

c + p + ż + w =1,0

w=kc *c + kp *p + kż

kp= wpp

kc= wcc

kż= wżż

0x08 graphic
2). Dobór wartości parametrów zmiennych występujących w równiach

a). przyjęto z tabeli 4 współczynnik A1=24 [MPa], (przyjęto C/W<2,5).

0x08 graphic

b). przyjęto wodożądność cementu z tabeli 5

wg Sterna wc=0,280 [dm3/ kg] dla konsystencji S1

kc= 0,280 *ρc=0,280*3,1=0,868 [dm3/dm3]

c). obliczanie wodożądności żwiru i piasku

wskaźniki wodne wg Sterna przyjęto z tabeli 5. Dla kruszyw naturalnych łamanych wskaźniki wodne podane w tablicy 5 zwiększono o 10%.

0x08 graphic

kp= wpp=8,438/100*2,65=0,224 [dm3/dm3]

kż= wżż=2,607/100*2,65=0,069 [dm3/dm3]

kc= 0,280 *ρc=0,280*3,1=0,868 [dm3/dm3]

d). Z tablicy 7 przyjęto średnią zalecaną ilość zaprawy Z = 500 [dm3/m3]. Z tablicy 8 przyjęto wartość punktu piaskowego X=32[%] dla C/W = 1,8

0x08 graphic

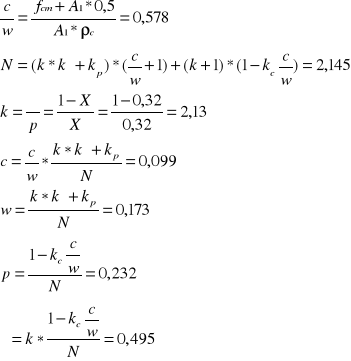

3).Rozwiązanie równań:

ilości wagowe składników:

C= c *ρc= 0,099*3100=306,9[kg/m3]

P= p *ρp= 0,232*2650=614,8[kg/m3]

Ż= ż *ρż= 0,495*2650=1311,73[kg/m3]

W= w *ρw=0,173*1000=173[dm3/m3]

ρb=2406,43[kg/m3]

  1. Sprawdzenie oraz ewentualne korekty

a). Sprawdzenie warunku szczelności:

c + p + ż + w =0,099+0,173+0,232+0,495=1

0x08 graphic
b). Sprawdzenie warunku wytrzymałości:

c). Sprawdzenie rzeczywistej ilości zaprawy:

Zrzecz= (c + p + w)*1000[dm3/m3]= (0,099+0,232+0,173)+1000=504[dm3/m3]

Porównuję z tabelą 7 gdzie Zmax=550[dm3/m3]

d). Sprawdzenie sumy objętości absolutnych cementu:

=(c+p*n)*1000[dm3/m3]=(0,099+0,232*0,05)*1000[dm3/m3]=110,6[dm3/m3]

procentowa zawartość frakcji 0  0,125[mm] w piasku n=5[%]

min=80[dm3/m3]

> min

e). Sprawdzenie zawartości cementu:

Cmin =280[kg/m3]

Crzecz =306,9 [kg/m3]

Cmax=450[kg/m3]

Cmin <Crzecz <Cmax

0x08 graphic
f). Sprawdzenie wartości stosunku wodno cementowego:

  1. Obliczanie składu granulometrycznego zaprojektowanego kruszywa:

P : Ż = 614,8 : 1311,73 = 1: 2,13

Frakcja

Piasek x 1 [%]

żwir x 2,13 [%]

Suma

[%]

Zawartość w kruszywie [%]

Rzędna

0 - 0,125[mm]

5

-

5

1,6

1,6

0,125 - 0,25[mm]

10

-

10

3,2

4,8

0,25 - 0,5[mm]

27

-

27

8,6

13,4

0,5 - 1,0[mm]

23

-

23

7,4

20,8

1,0 - 2,0[mm]

35

-

35

11,2

32

2 - 4[mm]

-

10x2,13

21,3

6,8

38,8

4 - 8[mm]

-

20x2,13

42,6

13,6

52,4

8 -16[mm]

-

30x2,13

63,9

20,4

72,8

16 - 31,5[mm]

-

40x2,13

85,2

27,2

100

31,5 - 63[mm]

-

-

-

100[%]

100x2,13

313

100

0x01 graphic

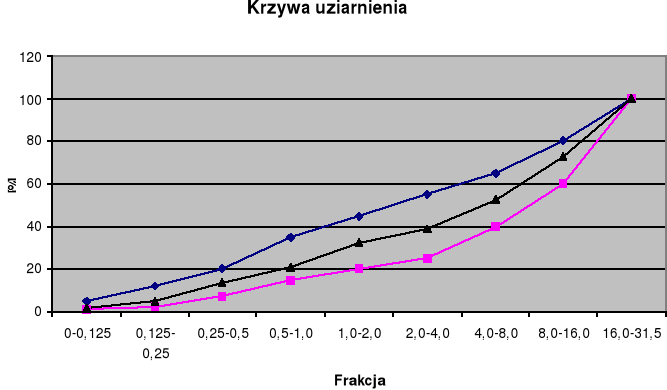

Na wykresie jest przedstawiona krzywa uziarnienia zaprojektowanego kruszywa oraz krzywe graniczne dla kruszywa o frakcjach do 31,5 [mm].

  1. Określenie składu roboczego 1 m3 mieszanki betonowej z uwzględnieniem wilgotności kruszywa

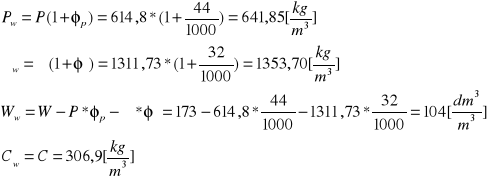

a). Wagowo:

0x08 graphic

0x08 graphic
b). Objętościowo:

  1. Określenie składu roboczego mieszanki na jeden zarób

a). obliczenie pojemności użytkowej betoniarki:

Vu = Vz*=400*0,65=260[dm3]

współczynnik spulchnienia masy  betonowej obliczamy ze wzoru:

0x08 graphic

b). Obliczanie recepty na 1 zarób betoniarki przy wagowym dozowaniu składników

0x08 graphic

Frakcja

Zawartość

Piasek

Żwir

Wskażnik wodny[dm3/kg]

Piasek

Żwir

0 - 0,125[mm]

5[%]

-

0,254

1,27

-

0,125 - 0,25[mm]

10[%]

-

0,137

1,37

-

0,25 - 0,5[mm]

27[%]

-

0,095

2,565

-

0,5 - 1,0[mm]

23[%]

-

0,066

1,518

-

1,0 - 2,0[mm]

35[%]

-

0,049

1,715

-

2 - 4[mm]

-

10[%]

0,0407

-

0,407

4 - 8[mm]

-

20[%]

0,0319

-

0,638

8 -16[mm]

-

30[%]

0,0242

-

0,726

16 - 31,5[mm]

-

40 [%]

0,0209

-

0,836

31,5 - 63[mm]

-

- [%]

0,0176

-

-

100[%]

100[%]

8,438

2,607
