POLITECHNIKA ŚWIĘTOKRZYSKA |
|||
LABORATORIUM MASZYN ELEKTRYCZNYCH SPECJALNYCH |
|||
NUMER ĆWICZENIA :
2 |
TEMAT ĆWICZENIA:
Silnik komutatorowy jednofazowy uniwersalny |
GRUPA: 1. Dutkiewicz Mariusz 2. Palmowski Robert 3. Śliwa Krzysztof 4. Urbańczyk Andrzej
|
|
Data wykonania ćwiczenia : 15-10-98
|
Ocena: |
1.Celem ćwiczenia było zapoznanie się z budową, zasadą działania oraz pracą silnika uniwersalnego, porównanie charakterystyk eksploatacyjnych dla prądu stałego
i zmiennego.

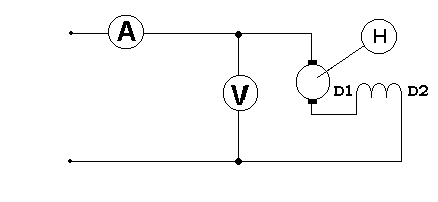

2.1. Schemat pomiarowy przy zasilaniu prądem stałym:

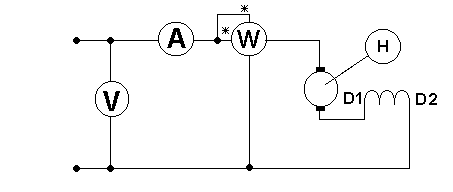

2.2. Schemat pomiarowy przy zasilaniu prądem przemiennym:
3.1.Tabela dla pomiaru ch-ki mechanicznej n=f(M) dla zasilania prądem stałym przy stałym napięciu U=130V.
Lp. |
I |
M |
n |
|
[A] |
[Ncm] |
Obr/min |
1. |
1,1 |
45 |
5473 |
2. |
1,02 |
36 |
5741 |
3. |
0,92 |
27 |
6087 |
4. |
0,8 |
20 |
6556 |
5. |
0,7 |
12 |
7146 |
6. |
0,64 |
8 |
7600 |
7. |
0,6 |
4 |
7850 |
8. |
0,56 |
0 |
8180 |
3.2. Tabela dla pomiaru ch-ki mechanicznej n=f(M) dla zasilania prądem zmiennym przy stałym napięciu U=130V.
Lp |
I |
M |
n |
P |
P |
cos ϕ |
|
[A] |
[Ncm] |
Obr/min |
[W] |
[W] |
[-] |
1. |
1 |
35 |
3180 |
90 |
150 |
0,6 |
2. |
0,9 |
30 |
3914 |
84 |
135 |
0,622 |
3. |
0,85 |
25 |
4370 |
80 |
127,5 |
0,627 |
4. |
0,79 |
20 |
4820 |
76 |
118,5 |
0,641 |
5. |
0,7 |
13 |
5650 |
70 |
105 |
0,666 |
6. |
0,6 |
7 |
6550 |
64 |
90 |
0,711 |
7. |
0,55 |
0 |
7050 |
60 |
82,5 |
0,727 |
gdzie cos ϕ = P/U*I
3.3. Tabela dla pomiaru ch-ki regulacyjnej n=f(U) dla zasilania prądem stałym przy stałym momencie obciążenia M=25 Ncm.
Lp. |
U |
N |
|
[V] |
Obr/min |
1. |
130 |
4370 |
2. |
120 |
3604 |
3. |
110 |
2453 |
4. |
100 |
1233 |
3.4. Tabela dla pomiaru ch-ki regulacyjnej n=f(U) dla zasilania prądem stałym przy stałym momencie obciążenia M=15 Ncm.
Lp. |
U |
N |
|
[V] |
Obr/min |
1. |
130 |
5430 |
2. |
120 |
4740 |
3. |
110 |
3820 |
4. |
100 |
2766 |
5. |
90 |
1120 |
3.5. Tabela dla pomiaru ch-ki regulacyjnej n=f(U) dla zasilania prądem zmiennym przy stałym momencie obciążenia M=25 Ncm.
Lp. |
U |
N |
|
[V] |
Obr/min |
1. |
130 |
6330 |
2. |
120 |
5820 |
3. |
110 |
5350 |
4. |
100 |
4760 |
5. |
90 |
4210 |
6. |
80 |
3690 |
7. |
60 |
2630 |
3.6. Tabela dla pomiaru ch-ki regulacyjnej n=f(U) dla zasilania prądem zmiennym przy stałym momencie obciążenia M=15 Ncm.
Lp. |
U |
N |
|
[V] |
Obr/min |
1. |
150 |
6213 |
2. |
140 |
5541 |
3. |
120 |
4134 |
4. |
100 |
2065 |
5. |
90 |
718 |

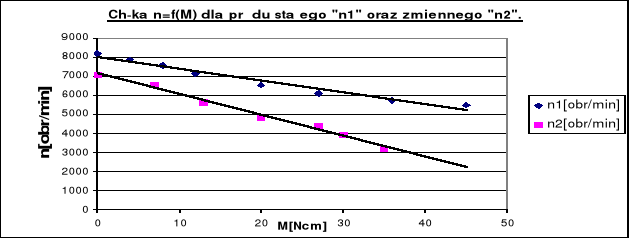

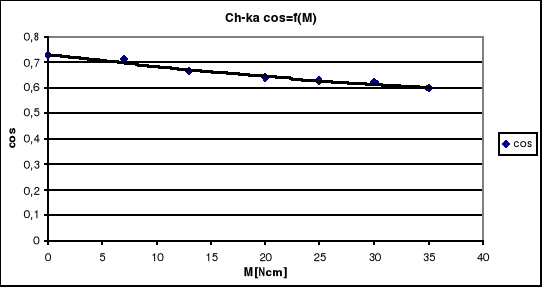

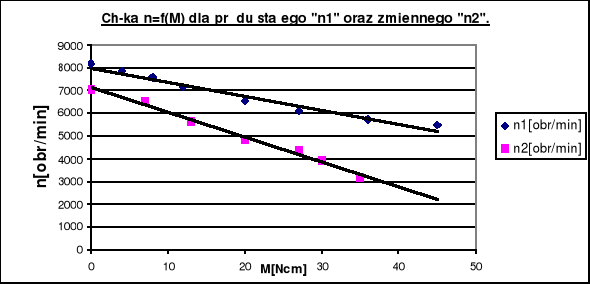

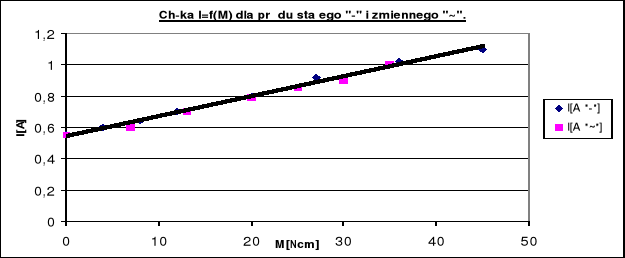

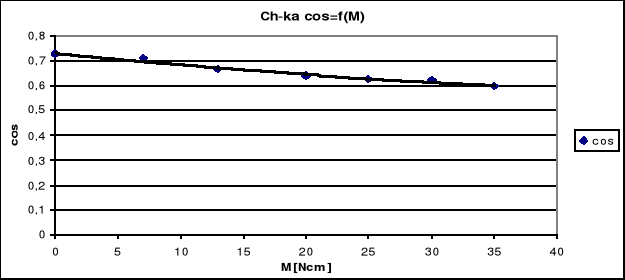

4.1.Charakterystyki mechaniczne dla stałego napięcia U=130V.

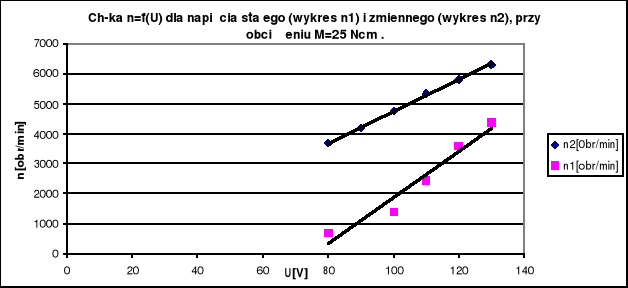

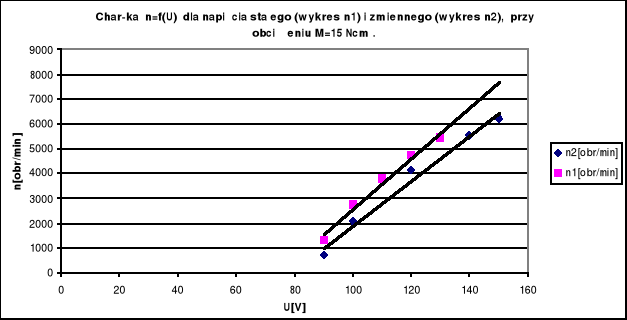

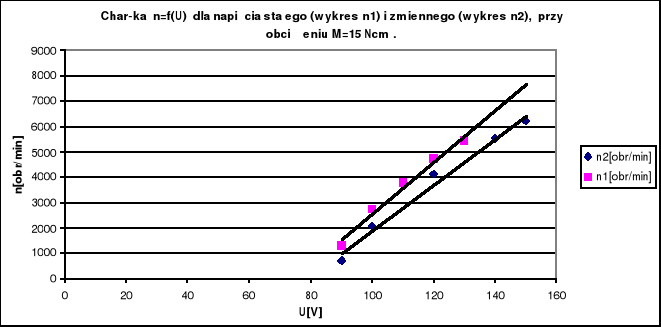

4.2Charakterystyki regulacyjne dla stałych momentów obciążenia M=25 Ncm i M=15 Ncm.
4.Wnioski
Z otrzymanych charakterystyk wynika, że silnik uniwersalny wykazuje lepsze parametry dla prądu stałego. Obserwując charakterystyki mechaniczne n=f(M) oraz I=f(M) dla stałego napięcia U=150V możemy dojść do następujących wniosków : przy jednakowych momentach obciążenia i zbliżonych wartościach prądów większą prędkość obrotową, oraz większy moment obrotowy silnika uniwersalnego otrzymujemy dla prądu stałego. Z charakterystyk regulacyjnych n=f(U) dla stałych momentów obciążenia M=25[Ncm] i M=15[Ncm] możemy zauważyć, że najwyższą prędkość obrotową uzyskujemy przy zasilaniu silnika prądem stałym. Również prędkość obrotowa przy jednakowych wartościach napięć jest zwykle większa dla prądu stałego. Różnica ta jest wyraźniejsza dla większego momentu obciążenia. Podsumowując można powiedzieć że silnik uniwersalny ma korzystniejsze parametry przy zasilaniu prądem stałym, jednak często używa się go w napędach urządzeń AGD.
