POLITECHNIKA POZNAŃSKA INSTYTUT ELEKTRONIKI I TELEKOMUNIKACJI |
|||
Laboratorium Elektroniki
Temat: Tranzystor bipolarny. |
|||
Rok akademicki: 2003/04
Wydział Elektryczny
Studia dzienne magisterskie
Rok III , semestr V Grupa : E 7 |
Wykonawcy:
1.Piasecki Łukasz 3.Pszczółkowski Jacek 4.Przybył Wojciech |
Data |
|
|
|
Wykonania ćwiczenia |
Oddania sprawozdania |
|
|
16.10.2003
|
23.10.2003
|
|
|
Ocena:
|
1. Cel i zakres ćwiczenia.
Celem ćwiczenia jest wyznaczenie charakterystyk statycznych: wejściowych, przejściowych, wyjściowych i wzmocnienia prądowego tranzystora bipolarnego w układzie wspólnego emitera oraz określenie parametrów tego tranzystora.
2.Schemat połączeń.
3. Wyniki pomiarów i charakterystyki.

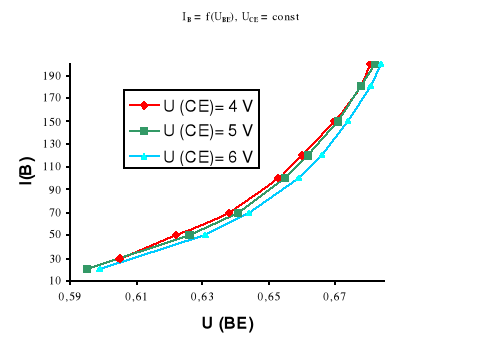

a.) charakterystyka wejściowa IB = f( UBE ), UCE = const
UBE |
UCE |
IB |
[ V ] |
[ V ] |
[ μA ] |
0,605 |
4 |
30 |
0,622 |
4 |
50 |
0,638 |
4 |
70 |
0,653 |
4 |
100 |
0,66 |
4 |
120 |
0,67 |
4 |
150 |
0,678 |
4 |
180 |
0,681 |
4 |
200 |
|
|
|
0,595 |
5 |
20 |
0,626 |
5 |
50 |
0,641 |
5 |
70 |
0,655 |
5 |
100 |
0,662 |
5 |
120 |
0,671 |
5 |
150 |
0,678 |
5 |
180 |
0,682 |
5 |
200 |
|
|
|
0,599 |
6 |
20 |
0,631 |
6 |
50 |
0,644 |
6 |
70 |
0,659 |
6 |
100 |
0,666 |
6 |
120 |
0,674 |
6 |
150 |
0,681 |
6 |
180 |
0,684 |
6 |
200 |
b.) charakterystyka przejściowa IC = f( IB ), UCE = const.
IB |
IC |
UCE |
[μA ] |
[ mA ] |
[ V ] |
20 |
0,26 |
4 |
50 |
0,34 |
4 |
70 |
0,47 |
4 |
100 |
0,68 |
4 |
120 |
0,84 |
4 |
150 |
1,09 |
4 |
180 |
1,33 |
4 |
200 |
1,52 |
4 |
|
|
|
20 |
0,33 |
5 |
50 |
0,41 |
5 |
70 |
0,54 |
5 |
100 |
0,79 |
5 |
120 |
0,97 |
5 |
150 |
1,25 |
5 |
180 |
1,57 |
5 |
200 |
1,75 |
5 |
|
|
|
20 |
0,4 |
6 |
50 |
0,48 |
6 |
70 |
0,67 |
6 |
100 |
1 |
6 |
120 |
1,23 |
6 |
150 |
1,66 |
6 |
180 |
2,04 |
6 |
200 |
2,34 |
6 |
charakterystyka wyjściowa IC = f( UCE ), IB = const.
IC |
IB |
UCE |
[ mA ] |
[ |
[ V ] |
0,26 |
50 |
3 |
0,3 |
50 |
3,5 |
0,33 |
50 |
4 |
0,37 |
50 |
4,5 |
0,41 |
50 |
5 |
0,45 |
50 |
5,5 |
0,49 |
50 |
6 |
0,53 |
50 |
6,5 |
0,58 |
50 |
7 |
0,59 |
100 |
3 |
0,65 |
100 |
3,5 |
0,69 |
100 |
4 |
0,75 |
100 |
4,5 |
0,81 |
100 |
5 |
0,89 |
100 |
5,5 |
1,02 |
100 |
6 |
1,24 |
100 |
6,5 |
1,93 |
100 |
7 |
1,01 |
150 |
3 |
1,06 |
150 |
3,5 |
1,13 |
150 |
4 |
1,2 |
150 |
4,5 |
1,31 |
150 |
5 |
1,45 |
150 |
5,5 |
1,71 |
150 |
6 |
2,31 |
150 |
6,5 |
5,6 |
150 |
7 |
4.Obliczenia.
5.Parametry wyznaczone za pomocą charakterografu.
I(B) = 96,6
A
U(B) = 0,72 V
U(C) = 2,38 V
I(C) = 17,72 mA
= 183
h11 = 810
h21 = 172
h22 = 140
S
6.Wnioski.
Jednym z najważniejszych parametrów tranzystora jest małosygnałowy (dynamiczny) współczynnik wzmocnienia prądowego β. Współczynnik ten jest równy parametrowi h21. Wartości β i można wyznaczyć z charakterystyki wejściowej lub z charakterystyki wzmocnienia prądowego.
Z wykresu zależności prądu kolektora od prądu bramki wynika, że są one wprost proporcjonalne, a współczynnikiem proporcjonalności jest współczynnik wzmocnienia prądowego. Z wykresu tego wynika również, że powyższe prądy nie są zależne od napięcia kolektor-emiter.
Natomiast wartość rezystancji wyjściowej można wyznaczyć z charakterystyki wyjściowej. Współczynnik kf jest współczynnikiem napięciowego sprzężenia zwrotnego i przyjmuje bardzo małe wartości co oznacza, że wpływ zmian napięcia UCE na zmiany napięcia UBE zwykle można pominąć.
