spr2 wyrownowarzenie, Politechnika krakowska AiR - robep22@gmail.com, Semestr 3


Dame mechanizmu:

m1 = 280g, m2 = 150g, m3 = 300g, M1 = M2 = 415g

l1 = 162mm, l2 = 165mm, l3 = 193mm, s1 = 161mm ,s2 = 83mm, s3 =152mm,

0x01 graphic

0x08 graphic

Reakcje w podporach

Ponieważ siły ciężkości są pionowe a suma sił bezwładności wynosi 0, reakcje także muszą być pionowe.

0x08 graphic
Po wyrównoważeniu mechanizmu pozostały drgania w kierunku pokrywającym się z osiami obrotu par kinematycznych w podporach. Mechanizm w tym kierunku nie był wyrównoważany, a drgania powodowane są przez ogniwa, które nie pracują w jednej płaszczyźnie.

Wykresy położenia środka masy

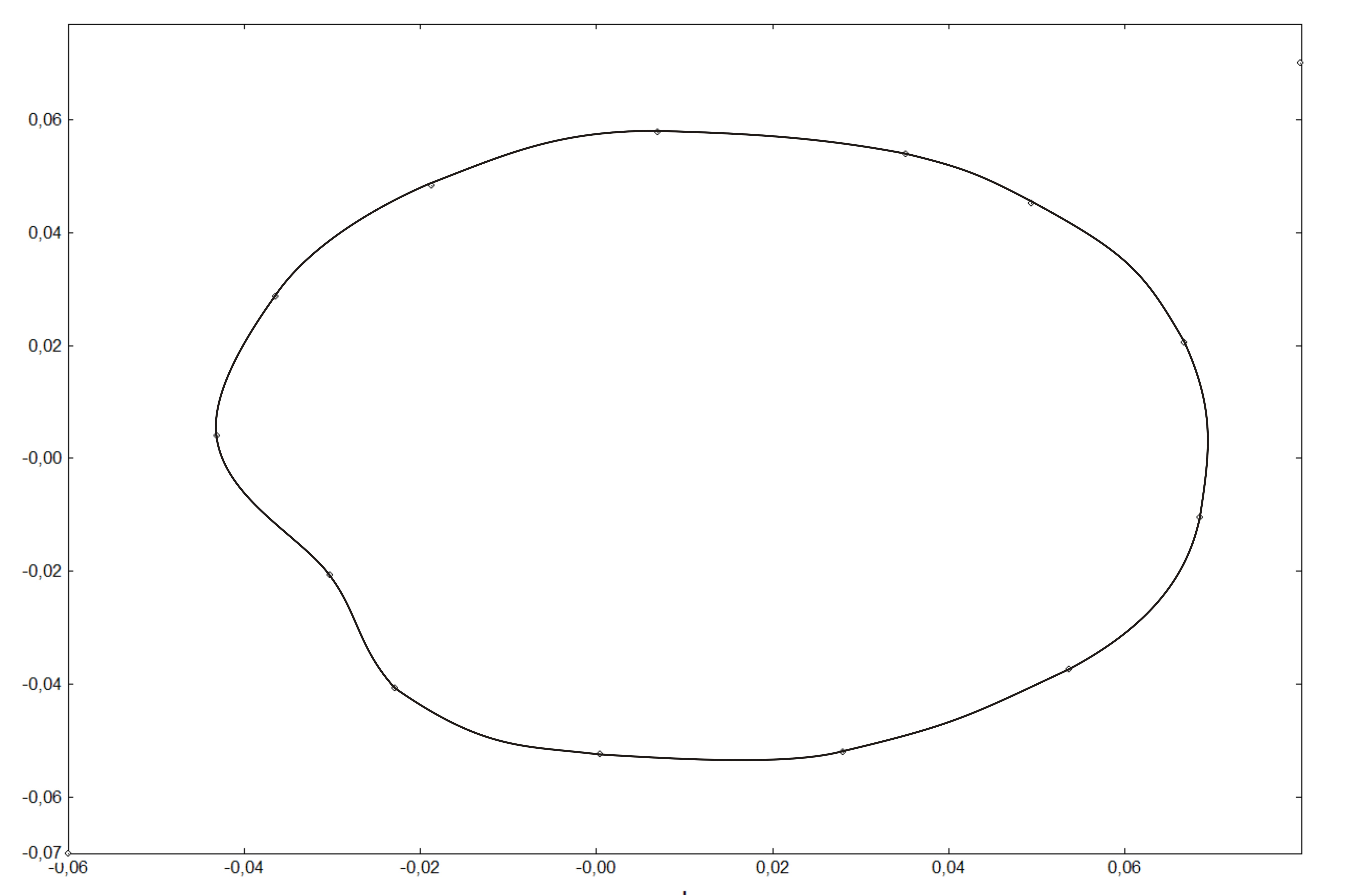

przed wyrównoważeniem:

0x08 graphic

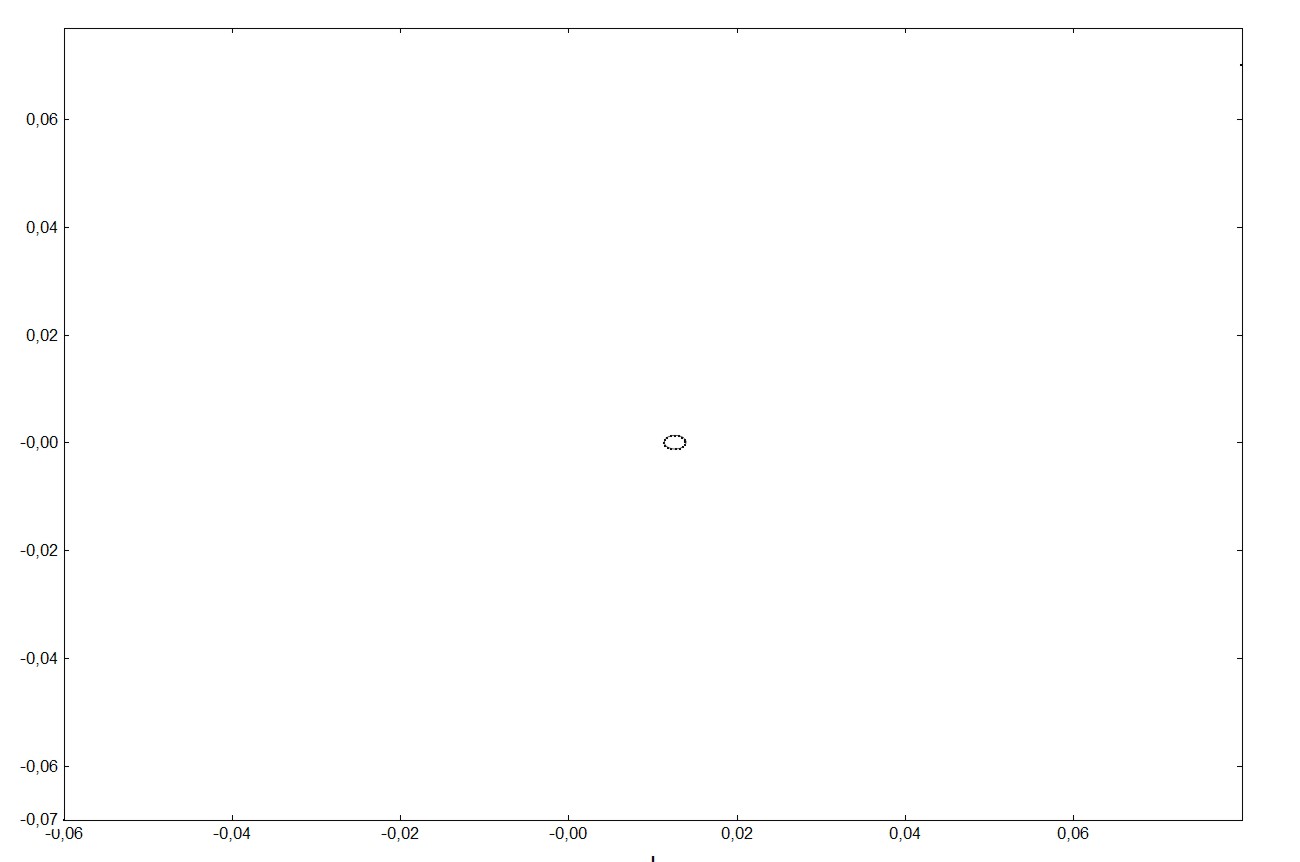

po wyrównoważeniu

0x08 graphic
Jak widać po wyrównoważeniu środek jest prawie nieruchomy. Przy idealnym wyrównoważeniu, środek masy nie przemieszczał by się a wykres byłby punktem.

Teoria mechanizmów i maszyn

sprawozdanie z laboratoriów:

Wyrównoważanie mechanizmów płaskich

Michał Pizur

Mikołaj Potasz

Mateusz Prochownik

Mateusz Przybyło

gr 12A3
