Sprawozdanie z laboratorium z elektroniki

Temat : Stabilizatory napięcia .

Gr. M.-35 A3

1 Bylina Radosław

2 Kopeć Sławomir

3 Komakowski Sylwek

4 Bartdczak Łukasz

Badanie stabilizatorów

1. Stabilizator parametryczny

Zdejmowanie charakterystyki U_wy = f (J_o )

Lp	Uwy	J0
	V	mA
1	11	60
2	8,5	80
3	6,6	100
4	4,1	120
5	2,3	140

Zdejmowanie charakterystyki U_wy = f ( U_we )

Lp	Uwe	Uwy
	V	V
1	5	4,1
2	7	5,5
3	9	6,5
4	11	8
5	15	10,3

2. Stabilizator kompensacyjny

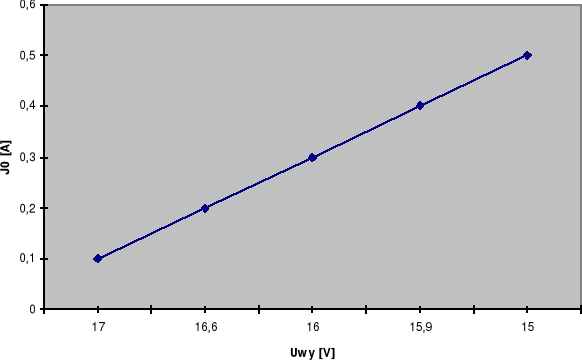

Zdejmowanie charakterystyki U_wy = f ( J_o )

Lp	Uwy	J0
	V	A
1	17	0,1
2	16,6	0,2
3	16	0,3
5	15	0,5

Zdejmowanie charakterystyki U_wy = f ( U_we )

Lp	Uwe	Uwy
	V	V
1	5	5
2	10	10
3	15	15
4	20	20
5	25	25

---
