LABORATORIUM Z FIZYKI

Nr ćwiczenia: 23

Charakterystyka styku między metalem a półprzewodnikiem typu n.

Wydział: W.B. i I.Ś.

Grupa: 2.3 6 lab

Robert Wachowski

Data wykonania:

23.10.2003 r.

OCENA

Data zaliczenia

Podpis

Teoria

Sprawozdanie


1. ZASADY POMIARU

Po zetknięciu metalu z półprzewodnikiem typu n strumień elektronów z półprzewodnika do metalu będzie przeważał nad strumieniem elektronów z metalu do półprzewodnika. Warstwa przystykowa półprzewodnika traci część elektronów i ładuje się dodatnio, natomiast metal uzyskuje nadmiarowy ładunek ujemny. Prowadzi to do powstania podwójnej warstwy ładunku elektrycznego między metalem i półprzewodnikiem oraz utworzeniu się kontaktowej różnicy potencjałów. W warstwie przystykowej półprzewodnika niemal całkowicie brak swobodnych elektronów, w związku z czym opór elektryczny warstwy jest znacznie większy niż pozostałej części półprzewodnika. Warstwę taką nazywamy warstwą zaporową.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Przyłożenie zewnętrznego napięcia elektrycznego do złącza będzie miało wpływ na rozmiary warstwy zaporowej i wysokości bariery potencjału, a więc i opór.
Pole elektryczne skierowane od metalu (+) do półprzewodnika (-) spowoduje zmniejszenie grubości warstwy zaporowej, zmniejszenie bariery potencjału i powiększenie przewodności złącza. W tym kierunku, zwanym kierunkiem przewodzenia, może płynąć stosunkowo duży prąd.


2. SCHEMATY UKŁADÓW POMIAROWYCH

Rys. 1. Schemat obwodu pomiarowego - kierunek przewodzenia

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

Rys. 2. Schemat obwodu pomiarowego - kierunek zaporowy

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
R - opornica suwakowa - prostownik jednopołówkowy


Rys. 3. Schemat połączeń prostownika jednopołówkowego z oscyloskopem

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Rys. 4. Schemat połączeń obwodu prostownika dwupołówkowego z oscyloskopem

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic


3. OCENA DOKŁADNOŚCI POJEDYŃCZYCH POMIARÓW

Miernik uniwersalny METEX

ΔU = ± 0,3 % rdg + 1 dgt × 10 mV (zakres do 20 V)

ΔU = ± 0,3 % rdg + 1 dgt × 100 mV (zakres do 200 V)

ΔI = ± 0,5 % rdg + 1 dgt × 0,1 μA (zakres do 200 μA)

ΔI = ± 0,5 % rdg + 1 dgt × 10 μA (zakres do 20 mA)

ΔI = ± 1,2 % rdg + 1 dgt × 100 μA (zakres do 200 mA)

ΔI = ± 2,0 % rdg + 5 dgt × 10 mA (zakres do 20 A)


4. TABELE POMIAROWE

Tab. 1. Wyniki pomiarów - kierunek przewodzenia

U

ΔU

I

ΔI

R

ΔR

ln R

[V]

[V]

[mA]

[mA]

[kΩ]

[kΩ]

Dla R w [Ω]

0,1

±0,01

(0,00001)

±0,00001

10000

±11030

16,12

0,2

±0,01

(0,00001)

±0,00001

20000

±21060

16,81

0,3

±0,01

(0,00001)

±0,00001

30000

±31090

17,22

0,4

±0,01

0,03

±0,00

13,333

±0,44

9,50

0,49

±0,01

0,28

±0,00

1,750

±0,05

7,47

0,57

±0,01

1,18

±0,01

0,483

±0,01

6,18

0,61

±0,01

2,86

±0,01

0,213

±0,01

5,36

0,64

±0,01

5,09

±0,03

0,126

0,00

4,83

0,66

±0,01

7,59

±0,04

0,087

0,00

4,47

0,68

±0,01

10,18

±0,05

0,067

0,00

4,20

0,69

±0,01

12,91

±0,06

0,053

0,00

3,98

0,7

±0,01

15,73

±0,08

0,045

0,00

3,80

0,71

±0,01

18,69

±0,09

0,038

0,00

3,64

0,73

±0,01

29,1

±0,35

0,025

0,00

3,22

0,74

±0,01

33,2

±0,40

0,022

0,00

3,10

0,75

±0,01

37,3

±0,45

0,020

0,00

3,00

0,75

±0,01

41,4

±0,50

0,018

0,00

2,90

0,76

±0,01

45,5

±0,55

0,017

0,00

2,82

0,77

±0,01

49,6

±0,60

0,016

0,00

2,74

0,77

±0,01

54

±0,65

0,014

0,00

2,66

0,81

±0,01

96

±1,15

0,008

0,00

2,13

0,83

±0,01

137,6

±1,65

0,006

0,00

1,80

0,85

±0,01

180,3

±2,16

0,005

0,00

1,55

0,87

±0,01

230

±4,61

0,004

0,00

1,33

0,89

±0,01

280

±5,61

0,003

0,00

1,16

0,9

±0,01

320

±6,41

0,003

0,00

1,03

0,91

±0,01

370

±7,41

0,002

0,00

0,90

0,92

±0,01

410

±8,21

0,002

0,00

0,81

Tab. 2. Wyniki pomiarów - kierunek zaporowy

U

ΔU

I

ΔI

R

ΔR

ln R

[V]

[V]

[μA]

[μA]

[MΩ]

[MΩ]

Dla R w [Ω]

-5,02

±0,01

-0,5

±0,01

10,04

±0,13

16,12

-10,07

±0,02

-1

±0,01

10,07

±0,14

16,13

-15,09

±0,04

-1,5

±0,02

10,06

±0,14

16,12

-20,1

±0,04

-2

±0,02

10,05

±0,10

16,12

-25,1

±0,02

-2,5

±0,03

10,04

±0,11

16,12

-30,1

±0,01

-3

±0,04

10,03

±0,12

16,12


5. PRZYKŁADOWE OBLICZENIA

U = 0,70 V

I = 15,73 mA

R = 0x01 graphic
= 0x01 graphic
= 0,045 kΩ

ΔI = ±0,5% rdg + 10 μA = ±0,08 mA

ΔU = ±0,3% rdg + 10 mV = ±0,01 V

ln R = ln 450 = 3,80

U = - 30,1 V

I = - 3 μA

R = 0x01 graphic
= 0x01 graphic
= 10,03 MΩ

ΔI = ±0,5% rdg + 0,1 μA = ±0,04 μA

ΔU = ±0,3% rdg + 100 mV = ±0,01 V

ln R = ln (10,03 × 106) = 16,12

6. RACHUNEK BŁĘDÓW

Błąd maksymalny oporności R obliczony metodą różniczki zupełnej.

ΔR = R 0x01 graphic

Wyliczone wyniki błędów dla poszczególnych odczytów zostały zawarte w tabelach pomiarowych.

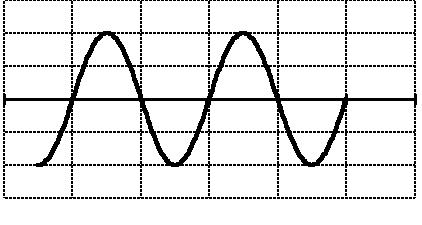

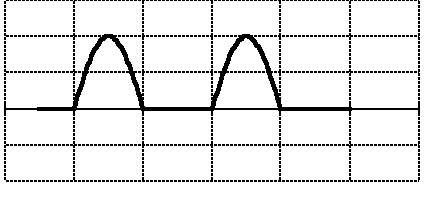

7. ZAOBSERWOWANE OBRAZY PRĄDU ZDJĘTE Z

OSCYLOSKOPU

0x01 graphic

0x01 graphic

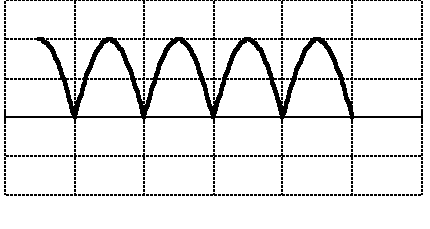

- obraz prądu przemiennego wyprostowanego dwupołówkowo

0x01 graphic


8. ZESTAWIENIE WYNIKÓW POMIARÓW

Wyniki pomiarów zostały zestawione w formie wykresów przedstawionych na następnych stronach.

9. UWAGI I WNIOSKI

Wyniki doświadczenia potwierdzają właściwości złącza typu „n”. Podczas zasilania układu prądem stałym zaobserwowaliśmy znaczne różnice oporności złącza w zależności od kierunku przyłożonego napięcia oraz jego nieliniowy charakter.

Przy zasilaniu prądem przemiennym zaobserwowaliśmy prostowanie jednopołówkowe prądu - dioda przepuszczała napięcie o amplitudach dodatnich i filtrowała napięcie o amplitudach ujemnych (lub odwrotnie - w zależności od kierunku jej przyłączenia). Układ Graetza ze względu na mostkowe połączenie czterech elementów prostujących umożliwia dwupołówkowe prostowanie prądu - jedna jego część przepuszcza napięcie o amplitudzie dodatniej, druga napięcie o amplitudzie ujemnej - ze znakiem przeciwnym.

Skutki działania prostowników są wyraźnie widoczne na wykresach i w wyjątkowo łatwy sposób można zrozumieć, zasadę pracy prostownika.
