Spis treści

1. WSTĘP

ZS-30Ex DOKUMENTACJA TECHNICZNO-RUCHOWA

1. WSTĘP

Niniejsza DTR jest dokumentem dla użytkowników zasilaczy-separatorów typ ZS-30Ex zawierającym podstawowe dane techniczne oraz wskazówki niezbędne do zapoznania się z zasadami ich funkcjonowania i sposobem obsługi. Podano w niej także niezbędne zalecenia dotyczące instalowania i eksploatacji oraz postępowania w przypadku awarii.

Niniejsza DTR obejmuje zasilacze-separatory w wykonaniu przeciwwybuchowym iskrobezpiecznym.

2. WYKAZ KOMPLETU DLA UŻYTKOWNIKA

Odbiorcy otrzymują zasilacze-separatory w opakowaniach jednostkowych i/lub zbiorczych.

Wraz z zasilaczem dostarcza się „Zaświadczenie fabryczne” będące jednocześnie „Kartą Gwarancyjną” ważną przez okres 12 miesięcy. Do partii zasilaczy dołączone są: „Dokumentacje Techniczno Ruchowe” oraz kopie „Orzeczenia atestacyjnego KDB”, w ilościach ustalonych z odbiorcą.

3. PRZEZNACZENIE ZASILACZY - SEPARATORÓW ZS-30Ex

3.1.

Zasilacze-separatory ZS-30Ex przeznaczone są do współpracy z przetwornikami dwuprzewodowymi generującymi sygnał przesyłowy 4...20mA, zainstalowanymi w strefie zagrożonej wybuchem.

Zasilają obwód pomiarowy przetworników (zwany obwodem wejściowym) napięciem o wartościach

od 16 do 24V, przyjmują sygnał przesyłowy z przetworników i przetwarzają go na jeden z zunifikowanych sygnałów przesyłowych.

Obwody: wejściowy, wyjściowy i zasilania, są oddzielone galwanicznie.

Zapewnia to separowanie galwaniczne przetwornika zainstalowanego na obiekcie w strefie zagrożonej, od urządzeń współpracujących w strefie bezpiecznej takich jak: sterowniki, wskaźniki, systemy zbierania danych itp. Stosowanie separatora zmniejsza wpływ zakłóceń na pracę tych urządzeń i ułatwia konfigurację systemów pomiarowych.

3.2.

Zasilacz-separator ZS-30Ex w obudowie listwowej, zasilany jest napięciem 24V DC i przeznaczony do zabudowy w szafkach lub obudowach z zamknięciem, w środowiskach suchych, wolnych od pyłów i gazów agresywnych.

3.3.

Zasilacze-separatory ZS-30Ex wykonywane są zgodnie z normami PN-83/E-08110, (PN-EN5014 + AC),
PN-84/E-08107. Uzyskały cechę budowy przeciwwybuchowej [Exi a I/IIC] KDB Nr 00.408W .

Mogą być stosowane w zakładach wydobywczych na terenie RP. zgodnie z decyzją Prezesa Wyższego Urzędu Górniczego, uzyskały znak dopuszczenia GX-234/00.

Przeznaczone są do instalowania wyłącznie w strefie bezpiecznej.

Iskrobezpieczny obwód wejściowy może współpracować z obwodem iskrobezpiecznym urządzenia, (przetwornika) zainstalowanego w strefie zagrożonej zgodnie z warunkami stosowania, zawartymi w odnośnym Orzeczeniu atestacyjnym KDB.

Obwody: wyjściowy oraz zasilający zasilacz-separatora ZS-30Ex mogą współpracować z obwodami zasilająco-pomiarowymi zasilanymi poprzez transformatory z sieci o napięciu U=250V AC max.

4. OZNACZENIE I RODZAJE WYKONAŃ

4.1. Oznaczenia dla wykonań przeciwwybuchowych

Każdy zasilacz-separator ZS-30Ex jest zaopatrzony w tabliczkę znamionową i tabliczki dodatkowe na których muszą znaleźć się co najmniej następujące informacje: nazwa producenta, oznaczenie typu i nazwa wyrobu, numer fabryczny, wartość sygnału wejściowego i wyjściowego, cecha budowy przeciwwybuchowej, wartość napięcia zasilania iskrobezpiecznego obwodu wejściowego, dopuszczalna pojemność i indukcyjność obwodu wejściowego. Wejście obwodu iskrobezpiecznego oznaczone jest kolorem niebieskim.

4.2. Sposób oznaczenia przy zamawianiu i rodzaje wykonań

Sposób oznaczenia przy zamawianiu i rodzaje wykonań wg. aktualnych „Kart informacyjnych”.

5. DANE TECHNICZNE

5.1. Obwód wejściowy

Obwodem wejściowym jest pętla prądowa idąca ze strefy zagrożonej , wraz z przetwornikiem iskrobezpiecznym.

Cechy obwodu wejściowego:

Sygnał wejściowy od przetwornika - 4...20mA

Napięcie zasilania obwodu wejściowego (UWE) - napięcie o jednej z wartości 16V, 18V, 20V, 22V, 24V,

tolerancja ± 5%, napięcie preferowane 20V

Maksymalna wartość rezystancji w obwodzie wejściowym (wraz z rezystancją linii) nie może przekraczać wyliczonej z wzoru:

Romax [kΩ]= UWE[V]·0,95-UP[V]-1V

UP- minimalne katalogowe napięcie pracy przetwornika

Maksymalny prąd zwarcia obwodu wejściowego - 32mA

5.2. Sygnał wyjściowy, rezystancja obciążenia wyjścia:

4....20mA, 0...20mA Ro=0...700Ω

0...5mA Ro=0...3kΩ

0...5V, 1...5V, 0...10V Ro ≥ 5kΩ

5.3. Parametry metrologiczne:

- błąd podstawowy 0,1%

- nieliniowość ± 0,05%

- błąd od zmian Ro ± 0,05%

- błąd od zmian temp. ± 0,01%/°C

- stała czasowa ok. 0,05 s (po uzgodnieniu z producentem 0,1 ÷ 1s)

5.4. Rozdzielenie obwodów. Zasilanie

Rozdzielenie obwodów - wszystkie obudowy oddzielone galwanicznie względem siebie

Napięcie próby pomiędzy obwodami - 2,5kV 50Hz lub równoważne DC wg PN-EN61010-1

Zasilanie ZS-30Ex - napięcie nominalne 24V DC dopuszczalne 21...28V DC tętnienie < 1%
prąd 100mA

5.5. Stopień ochrony obudowy wg PN-92/E-08106

Dla ZS-30Ex -IP20

6. OPIS TECHNICZNY

6.1. Opis układu elektronicznego.

Układ elektroniczny zasilacza-separatora ZS-30 składa się z 3 izolowanych wzajemnie od siebie obwodów,

jego schemat blokowy przedstawia rys.2.

1. Obwód zasilania; jego głównymi zespołami funkcjonalnymi są przetwornica i stabilizator . Obwód ten zasilany jest napięciem 24V DC i dostarcza izolowanych galwanicznie napięć do zasilania obu pozostałych obwodów. Na wejściu jest on zabezpieczony barierą ochronną przed przekroczeniem dopuszczalnego napięcia zasilania, oraz zmianą jego biegunowości. Bariera wyposażona jest w bezpiecznik który po zadziałaniu rozłącza obwód zasilania.

2. Obwód wejściowy dostarcza napięcia o jednej z pięciu wartości: od 16V do 24V, które zasila, za pośrednictwem linii dwuprzewodowej, przetwornik zainstalowany w strefie zagrożonej wybuchem.
   Sygnał 4÷20mA generowany w linię przez przetwornik, wprowadzany jest do wzmacniacza układu wejściowego separatora i następnie przesyłany za pośrednictwem optoizolatora do obwodu wyjściowego. Obwód wejściowy zabezpieczony jest barierą ochronną ograniczającą prąd zwarcia, która jest elementem zabezpieczenia przeciwwybuchowego.

3. Obwód wyjściowy przetwarza sygnał przesyłany z obwodu wejściowego na jeden ze standardowych sygnałów wyjściowych. Zasilacz-separator, od strony swojego obwodu wyjściowego może współpracować z urządzeniami zasilanymi poprzez transformatory sieciowe z sieci o napięciu nominalnym 220 lub 230V 50Hz.

Obwód wyjściowy jest zabezpieczony diodami Transil lub Zenera o napięciach 18 do 20V dla wyjść prądowych i 13 do 15V dla wyjść napięciowych.

6.2. Opis budowy i konstrukcji

6.2.1.

Układ elektroniczny ZS-30Ex zmontowany jest na płytkach umieszczonych w obudowie listwowej (rys.4.)

o stopniu ochrony IP20. Na obudowie umieszczona jest tabliczka znamionowa, oraz tabliczki informacyjne. Na płycie czołowej umieszczona jest dioda świecąca, sygnalizująca podłączenie napięcia zasilania, a w głębi 2 otworów położone są pokrętła korekty zera i zakresu dostępne z zewnątrz. Obudowa przystosowana jest do mocowania na listwie T-35 lub T-32 . Zaciski służące do podłączania iskrobezpiecznego obwodu wejściowego oznaczone są tabliczką koloru niebieskiego.

7. MIEJSCE INSTALOWANIA ZASILACZY-SEPARATORÓW.

7.1.

Zasilacze-separatory ZS-30Ex w obudowach listwowych muszą być instalowane zgodnie z atestem, tj. tylko w środowiskach bezpiecznych pod względem wybuchowym, suchych, wolnych od pyłów i gazów agresywnych. Przeznaczone są do zabudowy listwowej (listwa T-35 lub T-32) i wymagają szafek lub obudów z zamknięciem uniemożliwiającym dostęp osobom nieupoważnionym.

W przypadku użycia obudów naściennych, należy pamiętać, że obudowa z zainstalowanym w niej na listwie T-35 lub T-32 , jednym lub kilkoma separatorami ZS-30Ex, ma status analogiczny jak szafki instalacyjne, czyli jest tylko miejscem zainstalowania urządzeń iskrobezpiecznych, w tym przypadku zasilaczy-separatorów.

ZS-30Ex w obudowach, instalować można również na zewnątrz, ale pod zadaszeniem lub w budkach ochronnych. Stosować należy wtedy obudowy o stopniu ochrony właściwym dla danych warunków otoczenia, przy czym nie może być on gorszy niż IP54.

8. MONTAŻ I PODŁĄCZENIA

8.1.

Podłączenia zasilaczy-separatorów ZS-30Ex należy wykonać zgodnie z rys.2.

Do zacisków wejściowych 8+ i 9- oznaczanych tabliczką koloru niebieskiego, podłącza się jedynie obwody urządzeń iskrobezpiecznych

(np. przetworników), kategorii ia lub ib nie posiadających wewnętrznych źródeł zasilania.

Linię zasilająco-pomiarową do strefy zagrożonej (obwód wejściowy) wykonuje się przewodem A lub B wg EN50039( patrz Załącznik nr 1). Nie mogą być przekroczone maksymalne wartości indukcyjności i pojemności obwodu określone w „Orzeczeniu atestacyjnym” KDB, oraz rezystancji określonej wg. p.5.1.

8.2.

Do zacisków +5 i -6 obwodu wyjściowego ZS-30Ex, mogą być podłączone urządzenia współpracujące, umieszczone w strefie bezpiecznej i zasilane napięciem max 250V poprzez transformator sieciowy.

8.3.

Przy montażu ZS-30Ex na listwach, zarówno w szafkach jak i w obudowach naściennych, musi być zachowana odległość min 50mm , pomiędzy zaciskami obwodów iskrobezpiecznych i nieiskrobezpiecznych.

Jeżeli odległość taka nie jest zachowana, należy zastosować przegrodę izolacyjną lub metalową, uziemioną.

Korzystne jest dodatkowe mocowanie przewodów instalacyjnych w pobliżu zacisków.

Na szafkach i obudowach należy umieszczać napisy informujące o ich zawartości , oraz miejscu wyprowadzenia przewodów instalacyjnych.

8.4.

Pozostałe dane dotyczące warunków stosowania ZS-30Ex zawarte są w „Orzeczeniu atestacyjnym KDB i Załączniku nr1” do DTR ZS-30Ex.01 redagowanym po uzyskaniu „Orzeczenia ...”.

9. NASTAWY I REGULACJE

W zasilaczu-separatorze ZS-30Ex następujące parametry nastawione są fabrycznie, zgodnie z wymaganiem odbiorcy: wielkość napięcia zasilania obwodu wejściowego, stała czasowa i jeden z wyspecyfikowanych w danych technicznych sygnałów wyjściowych.

Użytkownik ma jedynie możliwość korygowania początku i szerokości zakresu. Na czole obudowy listwowej wykonane są 2 otwory zapewniające dostęp do pokręteł potencjometrów, które oznaczone są „zero”, „zakres”. Korekcje nastaw „zero-zakres” można wykonać np. w układzie jak na rys.1.

10. PRZEGLĄDY, NAPRAWY I CZĘŚCI ZAMIENNE

10.1. Przeglądy okresowe.

Zasilacz-Separator ZS-30Ex w czasie normalnej eksploatacji nie wymaga zabiegów konserwacyjnych, a przeglądy należy wykonywać okresowo zgodnie z wymaganiami norm kontroli obowiązujących użytkownika aparatury przeciwwybuchowej. W ramach przeglądu należy sprawdzić stan zewnętrzny urządzenia.

Skontrolować czy:

-nie ma śladów uszkodzeń mechanicznych,

-nie nastąpiło poluzowanie mocowań do zacisków i podłączeń elektrycznych,

-tabliczki znamionowe są nieuszkodzone i czytelne.

Sprawdzić wielkość prądu zwarcia obwodu wejściowego, podłączając miliamperomierz do zacisków 9,8 i odczytując wskazanie. Wartość prądu zwarcia nie powinna przekraczać 32mA.

W przypadku sprawdzania i korekty nastaw charakterystyki należy wykonać np. w układzie jak na rys 1.

10.2. Przeglądy nieokresowe.

Przeglądy nieokresowe wykonuje się wtedy, jeżeli stwierdzi się nieprawidłowości w pracy urządzenia.

W przypadku gdy brak jest sygnału wejściowego i wyjściowego a zasilacz-separator jest zasilany prawidłowo, zachodzi podejrzenie przepalenia bezpiecznika bariery zabezpieczającej zasilanie. Należy upewnić się o tym, mierząc prąd zasilania.

Zerowa wartość prądu świadczy jednoznacznie o przepaleniu się bezpiecznika. Bezpiecznik należy wymienić na nowy o takiej wartości prądu nominalnego, jaka określona jest w p.10.4.

Jeżeli prąd lub napięcie wyjściowe na zaciskach 5,6 = 0, a napięcie wejściowe (8,9) jest normalne, może to świadczyć o uszkodzeniu diody zabezpieczającej wyjście. Dioda ta zabezpiecza od przeciążeń awaryjnych jakie mogą pojawić się między przewodami sygnałowymi w wyniku przepięć, wadliwego podłączenia itp. Do pewnej wielkości przeciążenia dioda chroni wyjście bez następstw dla siebie, a przy silniejszych ulega uszkodzeniu objawiającemu się jako zwarcie niskoomowe chroniące obwód w dalszym ciągu.

Objawem potwierdzającym zwarcie diody jest rezystancja na zaciskach 5,6, na ogół mniejsza niż 1Ω (mierzyć po wyłączeniu zasilania).

Po uzgodnieniu między użytkownikiem i producentem, obwód wyjściowy może być wyposażony w dodatkowy bezpiecznik.

Wymiany części uszkodzonych może dokonać jedynie producent lub jednostka przez niego upoważniona.

Jeżeli w dalszym ciągu stwierdza się nieprawidłowość pracy obwodu pomiarowego którego składnikiem jest zasilacz-separator, należy sprawdzić pozostałe elementy obwodu jak: przetwornik, linie sygnałowe, ewentualnie skontrolować charakterystykę zasilacza-separatora.

10.3. Części zamienne

- wkładka bezpiecznikowa 250mA M 250V PN-92/E-06170/01

- diody „Transil” 1,5kW-A i 13V do 15, lub diody Zenera 5W 13÷15V (np. 1N53...B)

- diody „Transil” 1,5kW-A 18V do 20V lub diody Zenera 5W 18V do 20V

- bezpiecznik ........................................................................w obwodzie wyjściowym

UWAGA! W przypadku stwierdzenia niesprawności pracy urządzeń nie dopuszcza się dokonywania napraw lub innych ingerencji w układ elektroniczny ZS-30Ex.

Oceny uszkodzenia i naprawy może dokonać jedynie producent lub jednostka przez niego upoważniona.

11. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT

11.1. Pakowanie

Zasilacze powinny być pakowane w sposób zabezpieczający je przed uszkodzeniem w czasie transportu, w opakowania zbiorcze lub jednostkowe. Pakowanie powinno się odbywać w pomieszczeniach zamkniętych, w których temperatura powietrza nie jest niższa niż +15ºC, wilgotność względna nie przekracza 85%, a stopień agresywności atmosfery osiąga najwyżej wartość B wg PN-71/H-04651.

11.2. Przechowywanie

Zasilacze powinny być przechowywane w opakowaniach indywidualnych lub zbiorczych, w pomieszczeniach pozbawionych par i substancji agresywnych, w których temperatura powietrza zawiera się w zakresie od +5°C do +40°C , a wilgotność względna nie przekracza 85% .

11.3.Transport

Transport powinien odbywać się w opakowaniach zbiorczych lub jednostkowych z zabezpieczeniem przed przemieszczaniem się zasilaczy podczas transportu. Środki transportu mogą być lądowe, morskie lub lotnicze pod warunkiem, że zapewniają eliminację bezpośredniego oddziaływania czynników atmosferycznych.

Warunki transportu wg PN-81/M-42009.

12. GWARANCJA

Producent gwarantuje poprawną pracę zasilaczy-separatorów ZS-30Ex przez okres 12 miesięcy od daty zakupu oraz serwis gwarancyjny i pogwarancyjny.

13. INFORMACJE DODATKOWE

13.1.

Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i technologicznych nie kolidujących z warunkami atestu iskrobezpieczeństwa i nie pogarszających jakości zasilaczy.

13.2. Dokumenty związane

Orzeczenie atestacyjne KDB Nr.00.408W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Decyzja WUG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13.3. Normy przywołane

PN-83/E-08110 Elektryczne urządzenia przeciwwybuchowe. Wspólne wymagania i badania

(PN-EN50014 + AC)

PN-84/E-08107 Elektryczne urządzenia przeciwwybuchowe. Urządzenia i obwody iskrobezpieczne

Wymagania i badania.

PN-92/E-08106 Stopnie ochrony zapewniane przez obudowy. (KOD IP)

PN-EN61010-1 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych automatyki i urządzeń laboratoryjnych. Wymagania ogólne.

14. RYSUNKI

RD1,RD2 - Rezystory dekadowe, RW1,RW2 - Rezystory wzorcowe 100Ω

VC1,VC2 - Woltomierze cyfrowe

Charakterystykę przetwarzania wyznaczać nastawiając rezystorem RD1 prąd wejściowy kontrolowany przez VC1 i odczytując prąd wyjściowy na VC2.

W przypadku wyjść napięciowych, napięcie wyjściowe mierzyć bezpośrednio na zaciskach 5,6.

W zamian RD1,RW1,WC1,zastosować można układ symulujący przetwornik.

Rys.1. Przykład układ pomiarowego do wyznaczania charakterystyki zasilaczy-separatorów ZS-30 Ex.

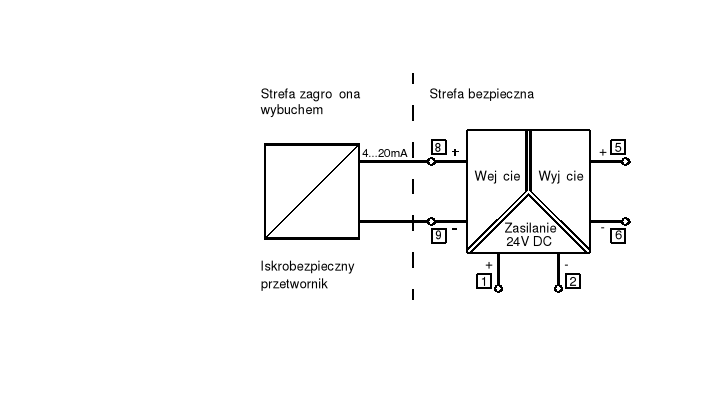

Rys.2. Schemat blokowy zasilacza-separatora ZS-30Ex

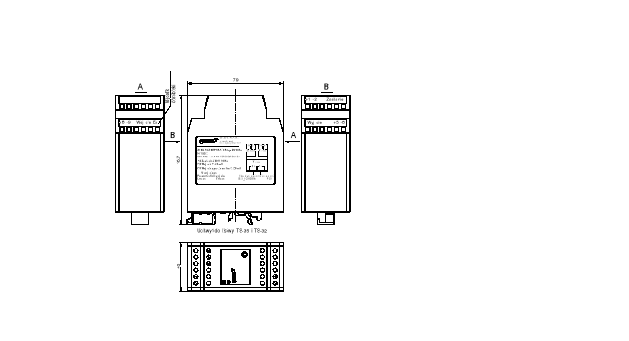

Rys.3. Zasilacz separator ZS-30Ex w obudowie listwowej.

ZAŁĄCZNIK nr.1 (Ex)

DO DTR.ZS-30Ex.01 ZASILACZA - SEPARATORA TYP ZS-30Ex

WARUNKI STOSOWANIA ZASILACZY - SEPARATORÓW TYP ZS-30Ex Z PRZETWORNIKAMI INSTALOWANYMI W STREFACH ZAGROŻONYCH WYBUCHEM.

1. Wstęp

Zasilacze - separatory typ ZS-30 Ex, zostały poddane procesowi atestacyjnemu i jako urządzenia częściowo iskrobezpieczne, z zewnętrznym obwodem iskrobezpiecznym, uzyskały cechę
[ Ex iaI/IIC ] KDB Nr 00.408W IP20, zgodnie z wymaganiami norm: PN-83/E-08110,
PN-84/E-08107, PN-92/E-08106, PN-EN50014:1997.

Mogą być stosowane w zakładach wydobywczych na terenie RP. zgodnie z decyzją Prezesa Wyższego Urzędu Górniczego, uzyskały znak dopuszczenia GX-234/00.

2. Wypis z Orzeczenia KDB Nr 00.408W

,,10. Ograniczenia zastosowania do stref i / lub pomieszczeń zagrożonych wybuchem:

10.1. Zasilacz separator typu ZS-30Ex może być instalowany wyłącznie poza strefą zagrożenia wybuchowego, w pomieszczeniach suchych, niezapylonych i zabezpieczonych przed dostępem osób nie przeszkolonych w zakresie serwisu i eksploatacji ww urządzenia.

10.2. Obwody iskrobezpieczne ww urządzenia, mogą współpracować obwodami iskrobezpiecznymi

(pozbawionymi napięcia) urządzeń zainstalowanych w strefach Z0, Z1, Z2 mieszanin wybuchowych z powietrzem, zaliczonych do grupy wybuchowości IIA, IIB i IIC oraz w strefach Z10 i Z11 zagrożenia wybuchem pyłu, zgodnie z ich warunkami stosowania.

10.3. Obwody iskrobezpieczne ww urządzenia mogą współpracować z obwodami iskrobezpiecznymi (pozbawionymi napięcia) urządzeń zainstalowanych w pomieszczeniach A, B, i C niebezpieczeństwa wybuchu metanu.

11. Szczególne warunki stosowania podczas pracy w przestrzeniach zagrożonych wybuchem:

11.1. Maksymalne wartości pojemności i indukcyjności dołączone do zacisków 8, 9 zewnętrznego obwodu iskrobezpiecznego wynoszą:

Grupa wybuchowości	Lmax [mH]	Cmax [µF]
I	40	2,97
IIA	30	2,97
IIB			0,84
IIC			0,11

11.2. Sposób podłączenia urządzenia z obwodami zewnętrznymi może być wykonany wyłącznie wg załączonej DTR, a w szczególności zaciski wyjściowe 1-2 i 5-6 mogą współpracować z obwodami nieiskrobezpiecznymi urządzeń zainstalowanych poza strefą zagrożenia wybuchowego, które są zasilane z transformatorowych zasilaczy sieciowych o napięciu max. U=250V.

11.3. Kategoria iskrobezpieczeństwa zewnętrznego obwodu zasilacza separatora typu ZS-30Ex obniża się do ib w przypadku współpracy z obwodem zewnętrznym kategorii ib.

11.4. Maksymalne wartości zewnętrznego obwodu iskrobezpiecznego (zaciski 8-9) wynoszą:

U0=25,5V, I0=35mA, P0=0,9W,,

Koniec wypisu.

3. Podstawowe wymagania wg EN 50039, dla przewodów typu A i B stosowanych do prowadzenia obwodów zasilająco-pomiarowych w strefach zagrożonych.

3.1. Grubość izolacji dostosowana do rodzaju materiału, ale nie mniejsza niż 0,2mm.

3.2. Wytrzymałość izolacji:

-2UN ale nie mniej niż 500V AC dla żyły

-500V AC pomiędzy ekranem kabla a połączonymi żyłami

-1000V AC pomiędzy dwoma wiązkami żył z których każda zawiera połowę połączonych żył

3.3. W kablu wielożyłowym nie może być prowadzony żaden z obwodów nie będący obwodem iskrobezpiecznym.

3.4. W kablu nie należy prowadzić obwodów których maksymalne napięcie przekraczałoby wartość 60V.

3.5. Kable należy chronić przed uszkodzeniem poprzez prowadzenie ich np. w korytkach, rurkach osłonowych, drabinkach kablowych, stosowanie trwałych mocowań itp.

4. W trakcie użytkowania należy uwzględniać dane dotyczące miejsc instalowania, montażu, przeglądów; zawarte w DTR.ZS-30.Ex01.

9 DTR.ZS-30.Ex 01

DTR.ZS-30.Ex 01

APLISENS

PRODUKCJA PRZETWORNIKÓW CIŚNIENIA

I APARATURY POMIAROWEJ

DOKUMENTACJA

TECHNICZNO-RUCHOWA

Elektroniczny Zasilacz-separator ZS-30 Ex

Wykonanie ex

WARSZAWA wrzesień 2000r.

20mA

VC2

0...5mA

0...20mA

4...20mA

5

+

-

+

-

RW2

4...20mA

+

8

-

9

ZS-30Ex

6

obwód

wejściowy

RW1

RD1

1

RD2=600Ω

Zasilanie 24V DC

2

VC1

Podłączyć wg rys.2

---
