Cel ćwiczenia:
Wyznaczenie stałej dielektrycznej powietrza (próżni) i materiałów takich jak PCV, szkło ograniczone (pleksi), i szkło mineralne ( zwykłe szkło ).
Część I
Pomiar bezwzględnej stałej dielektrycznej dla próżni

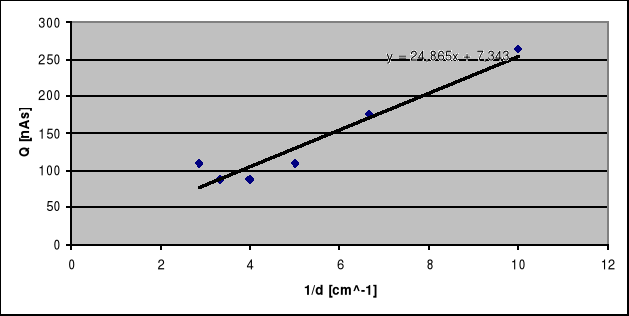

W pierwszej serii pomiarów zmienia się odległość d, pomiędzy okładkami (próżniowego) kondensatora płaskiego, przy ustalonym stałym napięciu Uc
Uc=1,5kV |
|
|
|
|
C=220 nF |
|
U[V] |
0,5 |
0,4 |
0,4 |
0,5 |
0,8 |
1,2 |
d[cm] |
0,35 |
0,3 |
0,25 |
0,2 |
0,15 |
0,1 |
1/d [cm^-1] |
2,86 |
3,33 |
4 |
5 |
6,66 |
10 |
Q=CU[nAs] |
110 |
88 |
88 |
110 |
176 |
264 |
Powierzchnia okładek kondensatora S=572 cm2
Uzyskana zależność Q = 248,65
Є = (8,01 + 1.99) 10-12 F/m

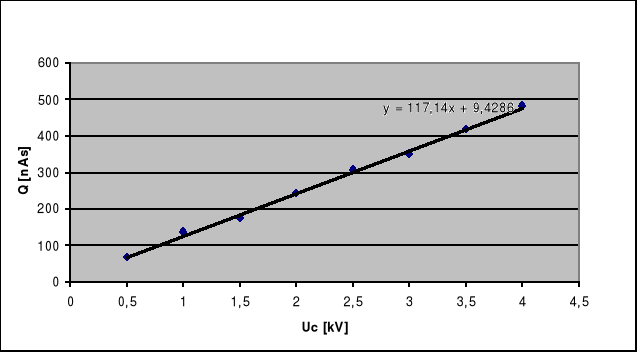

W serii drugiej pomiarów zmienia się napięcie Uc a odległość d pomiędzy okładkami kondensatora jest stała.
|
|
|
d=0,2 cm |
|
C=220 nF |
|
|
|
Uc[kV] |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
U[V] |
0,3 |
0,6 |
0,8 |
1,1 |
1,4 |
1,6 |
1,9 |
2,2 |
Q=CU[nAs] |
66 |
138 |
176 |
242 |
308 |
352 |
418 |
484 |
Powierzchnia okładek kondensatora S=572 cm2
Uzyskana zależność Q = 484
Є = (12,93 + 3,02) 10-12 F/m
Część II
Pomiary bezwzględnej stałej dielektrycznej dla tworzywa sztucznego - PCV

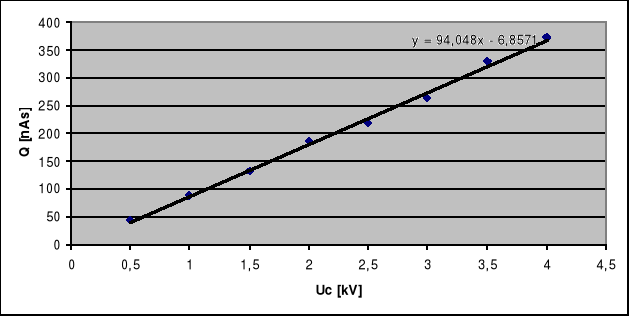

Badamy zależność indukowanego ładunku elektrostatycznego Q w funkcji napięcia Uc dla płytki z tworzywa sztucznego, obecnej w przestrzeni między okładkami, przy zachowaniu stałego, niezmiennego w trakcie pomiaru odstępów d.
|
|
|
d=1 cm |
|
C=220 nF |
|
|
|
Uc[kV] |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
U[V] |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,5 |
1,7 |
Q=CU[nAs] |
44 |
88 |
132 |
186 |
220 |
264 |
330 |
374 |
Powierzchnia okładek kondensatora S=572 cm2
Uzyskana zależność Q = 374
Є = (32,39 + 1.7) 10-12 F/m
Część III
Pomiary bezwzględnej stałej dielektrycznej dla szkła ograniczonego - pleksi

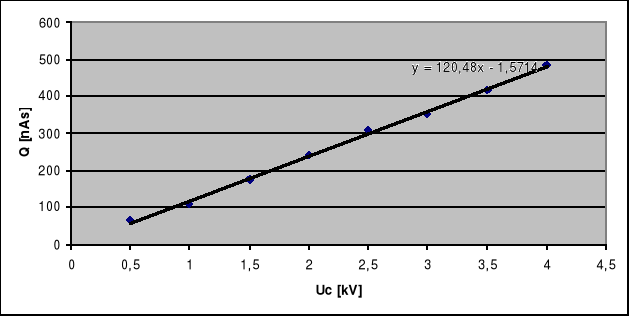

Badamy zależność indukowanego ładunku elektrostatycznego Q w funkcji napięcia Uc dla szkła ograniczonego obecnej w przestrzeni między okładkami przy zachowaniu stałego niezmiennego odstępu d.
|
|
|
d=0,85 cm |
C=220 nF |
|
|
|
|
Uc[kV] |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
U[V] |
0,3 |
0,5 |
0,8 |
1,1 |
1,4 |
1,6 |
1,9 |
2,2 |
Q=CU[nAs] |
66 |
110 |
176 |
242 |
308 |
352 |
418 |
484 |
Powierzchnia okładek kondensatora S=572 cm2
Uzyskana zależność Q = 484
Є = (64,9 + 3,2) 10-12 F/m
Część IV
Pomiary bezwzględnej stałej dielektrycznej dla szkła ograniczonego - pleksi i PCV

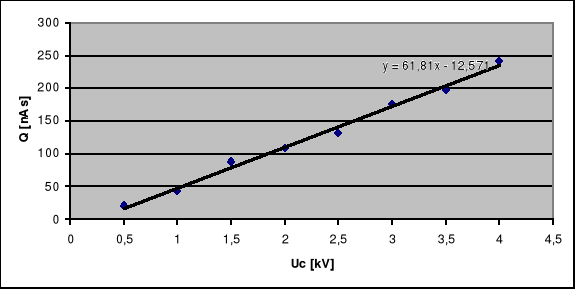

Badamy zależność indukowanego ładunku elektrostatycznego Q w funkcji napięcia Uc dla szkła ograniczonego i tworzywa sztucznego PCV obecnych w przestrzeni między okładkami przy zachowaniu stałego niezmiennego odstępu d.
|
|
|
d=1,85 cm |
C=220 nF |
|
|
|
|
Uc[kV] |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
U[V] |
0,1 |
0,2 |
0,4 |
0,5 |
0,6 |
0,8 |
0,9 |
1,1 |
Q=CU[nAs] |
22 |
44 |
88 |
110 |
132 |
176 |
198 |
242 |
Powierzchnia okładek kondensatora S=572 cm2
Uzyskana zależność Q = 242
Wnioski:
W naszych badaniach laboratoryjnych otrzymaliśmy bezwzględną stała dielektryczną zbliżoną do rzeczywistej wielkości teoretycznej. Minimalna różnica może wynikać z błędu odczytu aparatury oraz innych przyczyn. Podobne przyczyny występowania niewielkich błędów występują w pozostałych częściach ćwiczenia laboratoryjnego.
