WYZNACZANIE MOMENTU BEZWŁADNOŚCI
BRYŁ METODĄ WAHADŁA TORSYJNEGO.
Cel Ćwiczenia:
Wyznaczanie momentów bezwładności bryły sztywnej względem różnych osi przechodzących przez środek masy bryły.
Teoria:
Moment bezwładności bryły względem dowolnej osi przechodzącej przez środek masy bryły zależy od kierunku tej osi. Zależność tę można przedstawić geometrycznie w sposób następujący.
Narysujemy pęk prostych przechodzących przez środek masy O i długości ,
gdzie: Ii - jest momentem bezwładności bryły względem osi pokrywających się z daną prostą.
Końce tych odcinków dla wszystkich prostych przechodzących przez punkt O utworzą powierzchnię zamkniętą - jest nią elipsa. Równanie kanoniczne tej elipsoidy ma postać:
gdzie: x, y, z - to współrzędne punktów na powierzchni elipsoidy w układzie współrzędnym, którego początek znajduje się w środku masy bryły (punkt O), a w kierunki osi są zgodne z kierunkami głównych osi bezwładności w bryle, a, b, c, to długości półosi elipsoidy równe:
gdzie: Ix, Iy, Iz są momentami bezwładności bryły względem osi głównych. Znając momenty bezwładności bryły względem osi głównych, z równania elipsoidy można obliczyć moment bezwładności tej bryły względem dowolnej osi przechodzącej przez środek masy. W tym celu należy napisać równanie prostej w kierunku wybranej osi i znaleźć współrzędne xp, yp, zp punktu P przebicia elipsoidy przez tę prostą. Współrzędne te spełniają jednocześnie równanie wybranej prostej i równanie elipsoidy. Długość odcinka R liczymy w zależności.
i jest on miarą momentu bezwładności bryły względem rozpatrywanej osi obrotu.

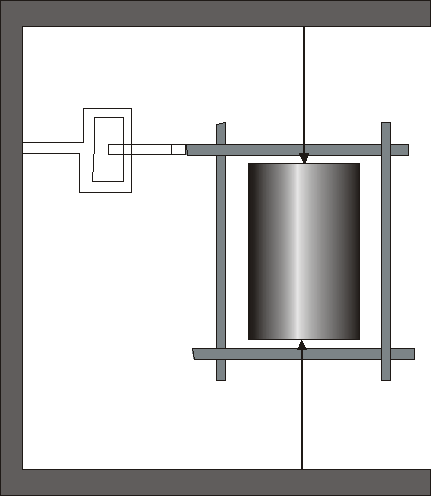

Moment bezwładności brył sztywnych względem osi przechodzących przez środek masy bryły wyznacza się z pomiarów okresów drgań wahadła torsyjnego, którego schemat przedstawia rysunek.
Wahadło torsyjne
Przedstawione powyżej wahadło jest początkowo przytrzymywane przez elektromagnes EM w położeniu wychylonym z równowagi o pewien kąt. Po włączeniu prądu płynącego przez elektromagnes, na skutek działania momentu sił sprężystych w skręconych drutach, wahadło będzie wykonywać drgania obrotowe. Układ elektroniczny automatycznie w chwili wyłączenia elektromagnesu mierzy czas trwania pomiaru i liczbę drgań wykonywanych przez wahadło w tym czasie.
Wyniki i obliczenia:
Bryłą Najmniejsza
F |
m |
Δm |
α |
Δα |
Tśr |
ΔTśr |
tśr |
Δtśr |
I |
ΔI |
r |
Δr |
[N] |
[kg] |
[kg] |
[o] |
[o] |
[s] |
[s] |
[s] |
[s] |
[kgm2]103 |
[kgm2]103 |
[m] |
[M] |
0,022 |
0,961 |
0,001 |
60 |
1 |
2,27920 |
0,00013 |
56,980 |
0,001 |
0,04823 |
0,00114 |
0,1 |
0,0007 |
Ponieważ bryła najmniejsza jest sześcianem foremnym, to moment bezwładności dla trzech różnych osi będą miały tę samą wartość , a więc
Ia = Ib = Ic
Do obliczenia momentu bezwładności posłużył mi wzór:
Obliczenia:
r1=100 mm Δr1=0
r2=99 mm Δr2=1
r3=101 mm rśr=100mm Δr3=1
r=100mm*0,7mm
t1=56,981 tśr=56,980[s]
t2=56,980
t3=56,979 t=56,980*0,001[s]
T1=2,27924 Tśr=2,27920[s]
T2=2,27920 T=2,27920*0,00003[s]
T3=2,27916
I=Ia=Ib=Ic
Iabc=0,00004823[kgm2]
I=0,0004823*0,00000114[kgm2]
Do wyznaczenia współrzędnych x, y, z, elipsoidy bryły korzystam ze wzoru:
x2Ia+y2Ib+z2Ic=1
Aby wyznaczyć współrzędne x elipsy przyrównujemy iloczyn y2Ib i z2Ic do zera i otrzymujemy równanie.
x2-Ia=1
Ponieważ bryła najmniejsza jest sześcianem foremnym więc moment Ia Ib Ic mają tę samą wartość więc współrzędne x, y, z, mają również tę samą wartość. Więc elipsoida tej bryły będzie okręgiem o promieniu r =144,9
Bryła średnia:
F |
m |
Δm |
α |
Δα |
Tśr |
ΔTśr |
tśr |
Δtśr |
I |
ΔI |
r |
Δr |
[N] |
[kg] |
[kg] |
[o] |
[o] |
[s] |
[s] |
[s] |
[s] |
[kgm2]103 |
[kgm2]103 |
[m] |
[M] |
0,022 |
1,846 |
0,001 |
60 |
1 |
2,655 |
0,01 |
66,333 |
0,3 |
0,06546 |
0,02 |
0,1 |
0,0007 |
F |
m |
Δm |
α |
Δα |
Tśr |
ΔTśr |
tśr |
Δtśr |
I |
ΔI |
r |
Δr |
[N] |
[kg] |
[kg] |
[o] |
[o] |
[s] |
[s] |
[s] |
[s] |
[kgm2]103 |
[kgm2]103 |
[m] |
[M] |
0,22 |
1,846 |
0,001 |
60 |
1 |
3,640 |
0,001 |
91,025 |
0,022 |
0,123 |
0,0029 |
0,1 |
0,0007 |
F |
m |
Δm |
α |
Δα |
Tśr |
ΔTśr |
tśr |
Δtśr |
I |
ΔI |
r |
Δr |
[N] |
[kg] |
[kg] |
[o] |
[o] |
[s] |
[s] |
[s] |
[s] |
[kgm2]103 |
[kgm2]103 |
[m] |
[M] |
0,22 |
1,846 |
0,001 |
60 |
1 |
3,417 |
0,003 |
85,459 |
0,067 |
0,108 |
0,0027 |
0,1 |
0,0007 |
Współrzędne elipsoidy dla bryły średniej liczymy z zależności.
x2Ia=1 y2Ib=1 z2Ic=1
x=90,9
y=125
z=96,2
Bryła największa
Ponieważ bryła największa ma w podstawie kwadrat, to wynika z tego iż ma dwa jednakowe wymiary na trzy możliwe, więc momenty Ib, Ic będą miały jednakową wartość:
Ib=Ic
F |
m |
Δm |
α |
Δα |
Tśr |
ΔTśr |
tśr |
Δtśr |
I |
ΔI |
r |
Δr |
[N] |
[kg] |
[kg] |
[o] |
[o] |
[s] |
[s] |
[s] |
[s] |
[kgm2]103 |
[kgm2]103 |
[m] |
[M] |
0,22 |
1,924 |
0,001 |
60 |
1 |
2,658 |
0,001 |
66,465 |
0,01 |
0,0656 |
0,0016 |
0,1 |
0,0007 |
F |
m |
Δm |
α |
Δα |
Tśr |
ΔTśr |
tśr |
Δtśr |
I |
ΔI |
r |
Δr |
[N] |
[kg] |
[kg] |
[o] |
[o] |
[s] |
[s] |
[s] |
[s] |
[kgm2]103 |
[kgm2]103 |
[m] |
[M] |
0,22 |
1,924 |
0,001 |
60 |
1 |
3,581 |
0,001 |
89,542 |
0,009 |
0,1191 |
0,0028 |
0,1 |
0,0007 |
Współrzędne elipsoidy dla bryły największej liczymy z zależności:
x2Ia=1 y2Ib=1 z2Ic=1
Ponieważ Ib=Ic to współrzędne y, z są takie same y=z
