Uniwersytet
Kazimierza Wielkiego
Instytut techniki
LABOLATORIUM
ELEKTROTECHNIKI
Data wykonania ćwiczenia: 02.12.2008 |
Nr ćwiczenia: 3 |
Zespół: 2 |
Wykonali: Karolina Krzemińska Michał Nowakowski Adam Olędzki |
||
Temat: Badanie stanu dopasowania odbiornika do źródła
|
||
1. Cel ćwiczenia
Celem ćwiczenia jest potwierdzenie słuszności podstawowych praw elektrotechniki: praw Kirchhoffa i stanu dopasowania odbiornika do źródła.
2. Przebieg ćwiczenia
a) Połączyć układ według schematu podanego na rysunku 1
Rys. 1 Układ pomiarowy do badania stanu dopasowania odbiornika do źródła
E - źródło napięcia
R - opór odwzorowujący rezystancje wewnętrzną źródła
Ro - opór dekadowy
V1, V2 - woltomierze
A -amperomierz
b) Zmieniając wartość rezystancji opornika dekadowego Ro według tabeli
1 odczytywać wskazania mierników i zanotować je w tejże tabeli. Po wykonaniu pomiarów wykonać obliczenia pozostałych wielkości z tabeli.
3. Wyniki pomiarów
Lp. |
Ro |
U1 |
U2 |
I |
P |
Pź |
Ps |
η |
U1-U2 |
|
Ω |
V |
V |
mA |
W |
mW |
mW |
% |
V |
1 |
0 |
26 |
0 |
142,5 |
0 |
3705 |
3705,00 |
0 |
26,0 |
2 |
30 |
26 |
3,5 |
120,0 |
420,0 |
3120 |
2700,00 |
13,5 |
22,5 |
3 |
60 |
26 |
6,5 |
105,0 |
682,5 |
2730 |
2047,50 |
25,0 |
19,5 |
4 |
90 |
26 |
8,5 |
92,5 |
786,25 |
2405 |
1618,75 |
32,7 |
17,5 |
5 |
120 |
26 |
10,5 |
85,0 |
892,5 |
2210 |
1317,50 |
40,4 |
15,5 |
6 |
150 |
26 |
12,0 |
77,5 |
930,0 |
2015 |
1085,00 |
46,2 |
14,0 |
7 |
180 |
26 |
13,0 |
70,0 |
910,0 |
1820 |
910,00 |
50,0 |
13,0 |
8 |
210 |
26 |
14,0 |
65,0 |
910,0 |
1690 |
780,00 |
53,8 |
12,0 |
9 |
240 |
26 |
15,0 |
60,0 |
900,0 |
1560 |
660,00 |
57,7 |
11,0 |
10 |
270 |
26 |
15,5 |
57,5 |
891,25 |
1495 |
603,75 |
59,6 |
10,5 |
11 |
300 |
26 |
16,5 |
52,5 |
866,25 |
1365 |
498,75 |
63,5 |
9,5 |
12 |
330 |
26 |
17,0 |
50,0 |
850,0 |
1300 |
450,00 |
65,4 |
9 |
13 |
360 |
26 |
17,5 |
47,5 |
831,25 |
1235 |
403,75 |
67,3 |
8,5 |
- moc pobierana przez odbiornik
- moc wytwarzana przez źródło
- moc tracona na rezystancji R

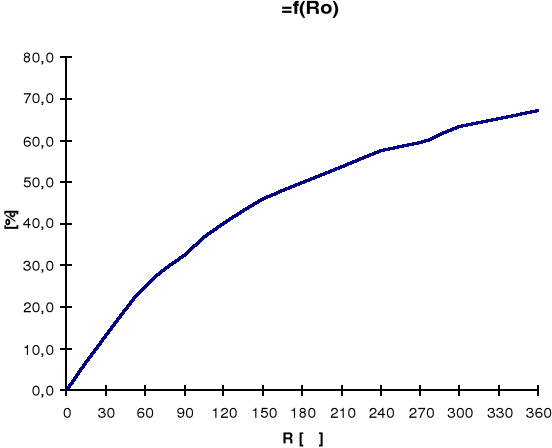

- sprawność układu
Rys. 2 Charakterystyka stanu dopasowania: rezystancja wewnętrzna źródła jest równa rezystancji odbiornika.
Ro = Rw
Rys. 3 Charakterystyka zewnętrzna źródła
U2 = f (I)
4. Wnioski
Źródło oddaje największą moc odbiornikowi, jeśli rezystancja wewnętrzna źródła jest równa rezystancji odbiornika.
Przy pobieraniu przez odbiornik największej mocy prąd w obwodzie równy jest połowie prądu zwarcia, napięcie na odbiorniku równe jest połowie wartości siły elektromotorycznej zasilania a sprawność urządzenia wynosi 50%.
V1
A
V2
Ro
E
W
R
