SPRAWOZDANIE Z ĆWICZENIA NR 15

Temat ćwiczenia:

Badanie dławika ze zmienną szczeliną

Autor sprawozdania: Piotr Zając Grupa ćwiczeniowa 5

Data wykonania ćwiczenia 28.03.2007 r.

Ocena za sprawozdanie

Data przyjęcia sprawozdania …………………….. …………………………

1. Cel ćwiczenia

Zapoznanie się z wpływem zmian natężenia pola magnetycznego oraz szczeliny powietrznej na parametry dławika.

2. Schemat układu pomiarowego

W - watomierz ED

A - amperomierz EM

V - woltomierz EM

Atr - autotransformator

2. 1. Tabela nr 1

Pomiary			Obliczenia
I	U	P	H	Z	R	x	L	Φ	μ
A	V	W	A/m	Ω	Ω	Ω	mH	mWb	-
0,10	52,0	2,0	2,05	520,00	200,00	480,00	1527,89	0,18	786,27
0,30	124,0	8,0	6,14	413,33	88,89	403,66	1284,90	0,44	661,22
0,50	166,0	16,0	10,23	332,00	64,00	325,77	1036,97	0,59	533,63
0,70	192,0	22,0	14,32	274,29	44,90	270,59	861,30	0,68	443,24
0,90	210,0	30,0	18,41	233,33	37,04	230,38	733,31	0,74	377,37
1,10	225,0	36,0	22,50	204,55	29,752	202,37	644,16	0,80	331,49
1,30	236,0	40,0	26,59	181,54	23,67	179,99	572,92	0,84	294,83
1,50	245,0	46,0	30,68	163,33	20,44	162,05	515,82	0,87	265,44

2. 2. Tabela nr 2

Pomiary				Obliczenia
	δ1	δ2	δ3		δ1		δ2		δ3
I	U1	U2	U3	H	z	Φ	z	Φ	z	Φ
A	V	V	V	A/m	Ω	mWb	Ω	mWb	Ω	mWb
0,30	66,0	52,0	46,0	6,14	220,00	0,23	173,33	0,18	153,33	0,16
0,50	106,0	82,0	76,0	10,23	212,00	0,38	164,00	0,29	152,00	0,27
0,70	144,0	110,0	104,0	14,32	205,71	0,51	157,14	0,39	148,57	0,37
0,90	172,0	138,0	130,0	18,41	191,11	0,61	153,33	0,49	144,44	0,46
1,10	194,0	164,0	152,0	22,50	176,36	0,69	149,09	0,58	138,18	0,54
1,30	210,0	182,0	174,0	26,59	161,54	0,74	140,00	0,64	133,85	0,62
1,50	225,0	200,0	190,0	30,68	150,00	0,80	133,33	0,71	126,67	0,67

3. Przykłady obliczeń

4. Wykreślone zależności:

4. 1.

4. 2.

4. 3.

4. 3.

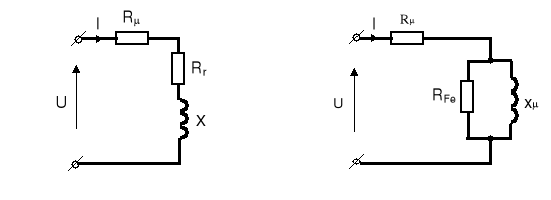

5. Obliczenia elementów schematu zastępczego dławika dla:
   oraz


6. Wnioski

Celem niniejszego ćwiczenia było zapoznanie się z wpływem natężenia prądu dławika i wielkości szczeliny powietrznej na zmianę jego podstawowych parametrów.

Z wykresu
możemy zauważyć: iż impedancja maleje wraz ze wzrostem natężenia pola; impedancja maleje bardziej stromo w przypadku „bez szczeliny”; impedancja maleje najłagodniej dla przypadku gdy szczelina ma wartość
mm. Z wykresu
możemy zauważyć, iż wraz ze wzrostem natężenia pola maleje przenikalność względną natomiast dla mniejszych wartości natężenia pola opadanie jest liniowe. Przy wyższych wartościach „ H ” przebieg jest nieliniowy. Na wykresie
możemy zauważyć że w początkowej części przebiegu maleje on bardzo stromo a od wartości ok.
wykres opada łagodniej.
