POLITECHNIKA LUBELSKA w LUBLINIE			LABORATORIUM Ćwiczenie Nr 3
Nazwisko : Grądzki	Imię : Marcin	Semestr IV	Grupa E.D.4.4	Rok akadem. 1997/98
Temat ćwiczenia: Badanie tranzystorowych stopni wzmacniających.					Data wykonania 24.03.1998	Ocena

Wyznaczanie charakterystyk dynamicznych.

Układ pomiarowy

Tabela pomiarowa

WE		WB		WC
UWE	UWY	UWE	UWY	UWE	UWY
V	V	V	V	V	V
0,013	0,03	0,001	0,04	0,023	0,02
0,073	0,18	0,008	0,85	0,058	0,05
0,209	0,51	0,017	1,7	0,142	0,13
0,355	0,88	0,026	2,27	0,317	0,3
0,663	1,62	0,037	2,63	0,359	0,34
0,789	1,9	0,041	2,69	0,494	0,47
1,002	2,34	0,049	2,75	0,521	0,5
1,073	2,48	0,056	2,79	0,610	0,58
1,322	2,83	0,065	2,83	0,773	0,77
1,567	3,08			0,977	1,04
				1,167	1,33
				1,257	1,47
				1,395	1,7
				1,577	2
				1,651	2,11
				1,692	2,19
				1,794	2,35
				1,941	2,57
				295	2,78
				356	3,07

Charakterystyki dynamiczne Uwy=f(Uwe):

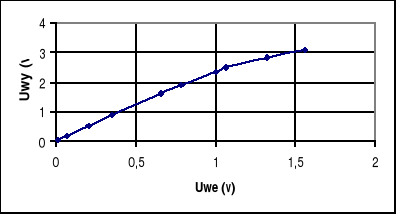

- w układzie WE

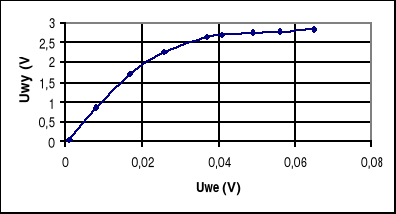

- w układzie WB

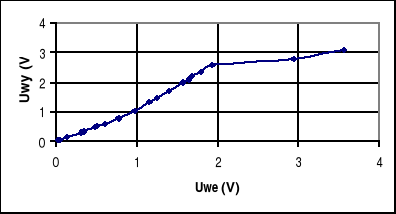

- w układzie WC

Wyznaczanie charakterystyk częstotliwościowych.

Układ pomiarowy identyczny jak poprzednio

Tabela pomiarowa

WE Uwe=0,79V				WB Uwe=0,03V				WC Uwe=1,84
f	Uwy	Ku	Ku	f	Uwy	Ku	Ku	f	Uwy	Ku	Ku
Hz	V	V/V	dB	Hz	V	V/V	dB	Hz	V	V/V	dB
10	0,36	0,456	-6,8265	10	2,24	74,6667	37,4625	10	0,84	0,4565	-6,8108
20	0,6	0,759	-2,3895	20	2,31	77,0000	37,7298	20	1,24	0,6739	-3,4279
50	1,1	1,392	2,8753	50	2,36	78,6667	37,9158	50	1,6	0,8696	-1,2140
100	1,773	2,244	7,0219	100	2,766	92,2000	39,2946	100	1,809	0,9832	-0,1476
200	1,773	2,244	7,0219	200	2,624	87,4667	38,8369	200	1,986	1,0793	0,6632
500	1,773	2,244	7,0219	500	3,014	100,467	40,0404	500	1,986	1,0793	0,6632
				1000	3,191	106,367	40,5361	1000	1,986	1,0793	0,6632
				2000	3,191	106,367	40,5361	2000	1,986	1,0793	0,6632
				5000	3,191	106,367	40,5361	5000	1,986	1,0793	0,6632

Charakterystyki częstotliwościowe Ku=f(f):

•
  w układzie WE

- w układzie WB

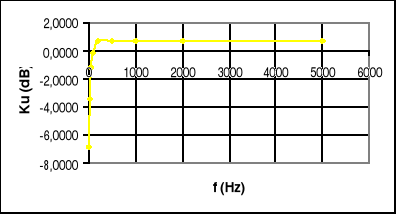

- w układzie WC

Pomiar oporności wejściowej stopnia wzmacniającego.

Układ pomiarowy

Tabela pomiarowa

		WE			WB			WC
Ugen	V	0,393	0,884	1,196	0,003	0,022	0,048	0,263	0,472	0,656
UWY	V	0,75	1,462	1,75	0,34	2,1	2,76	0,255	0,459	0,639
Rd	Ω	1520	1890	2270	770	620	660	15000	15000	15000
RWE	Ω	1520	1890	2270	770	620	660	15000	15000	15000
				1893			683			15000

Pomiar oporności wyjściowej stopnia wzmacniającego.

Układ pomiarowy

Tabela pomiarowa

		WE			WB			WC
Ugen	V	1,196	0,759	0,283	0,004	0,023	0,047	1,711	1,26	0,625
U”WY	V	1,70	1,30	0,54	0,44	2,13	2,74	2,16	1,44	0,6
Rd	Ω	1160	1170	1170	1170	1210	1200	310	213	100
RWY	Ω	1160	1170	1170	1170	1210	1200	310	213	100
				1167			1193			208

Wnioski:

W ćwiczeniu tym badałem podstawowe parametry opisujące pracę wzmacniaczy tranzystorowych w trzech podstawowych układach pracy. Pomiary potwierdziły teoretyczne parametry wzmacniaczy, a także pozwoliły zapoznać się z metodami wykreślania dwóch podstawowych charakterystyk każdego wzmacniacza (dynamicznej i częstotliwościowej), oraz określać takie parametry jak: wzmocnienie napięciowe, pasmo przenoszenia, rezystancję wyjściową i wejściową.

---
