KATEDRA ELEKTROTECHNIKI OGÓLNEJ

I PRZEKŁADNIKÓW

Politechniki Łódzkiej

0x08 graphic

Wydział ............................................. Rok akad. ........../..........

Studium .............................................

Semestr .............................................

Sprawozdanie z ćwiczenia

w Laboratorium Elektrotechniki i Elektroniki

Ćwiczenie nr ..13..

Temat:.Zabezpieczenia..instalacji..i..silników..elektrycznych.......................................................................................................................................................................................

Data

wykonania

ćwiczenia

Podpis

Data

oddania

sprawozdania

Podpis

Imię

i nazwisko

Ocena

kolokwium

Ocena

sprawozdania

Uwagi

  1. Cel ćwiczenia:

Poznanie budowy i zasady działania zabezpieczeń silników elektrycznych o napięciu poniżej 1kV oraz doświadczalne sprawdzenie ich podstawowych właściwości.

2.1. Badania laboratoryjne:

2.1.a. Układ pomiarowy:

Na podstawie załączonego układu połączeń do wyznaczania charakterystyk czasowo-prądowych badanych elementów należy wyznaczyć charakterystykę prądowo-czasową instalacyjnego wyłącznika sieciowego.

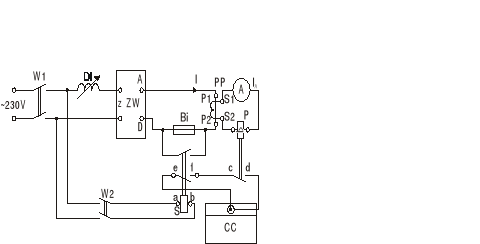

Układ pomiarowy 1.0x01 graphic

W1, W2 - wyłączniki dwubiegunowe, Dł - dławik regulacyjny, ZW - zespół wielkoprądowy, Bi - badany bezpiecznik, S - cewka stycznika, PP - przekładnik prądowy, P - przekaźnik nadprądowy typu RI, CC - czasomierz cyfrowy, A - amperomierz elektromagnetyczny

2.1.b. Badany wyłącznik sieciowy:

Wyłącznik sieciowy typu B6 i B10.

2.1.c. Wyniki badań:

Wyznaczyć czas próby, po którym nastąpi wyłączenie wyłącznika sieciowego w obwodzie głównym. Wyniki zamieścić w poniższej tabeli. Otrzymane wyniki pomiarów nanieść na charakterystykę czasowo-prądową typu B

Tabela 1.

I/Inb

Inb

I

t

-

A

A

-

A

s

B6

2,5

6

15

25/5

3

19,83

3

6

18

25/5

3,6

12,42

4

6

24

50/5

2,4

0.04

5

6

30

50/5

3

0,02

B10

2,5

10

25

50/5

2,5

14,89

3

10

30

50/5

3

9,15

4

10

40

50/5

4

0,81

5

10

50

50/5

5

0,02

M611

2

10

20

25/5

4

54,87

3

10

30

50/5

3

25,33

4

10

40

50/5

4

10,89

I=( I/Inb Inb

0x01 graphic

2.2. Badania laboratoryjne:

2.2.a.: Układ pomiarowy:

Na podstawie układu pomiarowego 1. sprawdzić działanie wyzwalacza elektromagnetycznego.

2.2.b.: Badany wyzwalacz elektromagnetyczny:

Wyzwalacz elektromagnetyczny typu M611.

2.2.c.: Wyniki badań:

Wyniki wpisać w tabelę 1. Otrzymane wyniki pomiarów nanieść na charakterystykę czasowo-prądową wyzwalacza typu M611.

0x01 graphic

2.3. Badania laboratoryjne:

2.3.a. Układ pomiarowy:

Na podstawie załączonego obwodu do sprawdzenia działania wyłącznika ochronnego różnicowoprądowego należy wyznaczyć wartość prądu różnicowego.

Obwód 1.

Ż- żarówka, P121- wyłącznik różnicowoprądowy, Rr - rezystor regulowany, mA - miliamperomierz.

2.3.b.: Badany wyłącznik różnicowoprądowy:

Wyłącznik różnicowoprądowy typu P121 o znamionowym prądzie In= 10mA.

2.3.c.: Wyniki badań:

Odczytać wartość prądu różnicowego I na miliamperomierzu i porównać go z wartością znamionową In wyłącznika różnicowoprądowego. Wyniki badań wpisać w tabelę nr 2.

Tabela nr 2

In

mA

10

I

mA

9,5

I/In

0,95

3.Uwagi i wnioski:

Wszystkie pomiary mieszczą się w granicach pasm tolerancyjnych wynikających z wymagań norm.
