Opracowanie wyników:

Częstość drgań układu obliczamy ze wzoru:

Obliczamy współczynnik tłumienia:

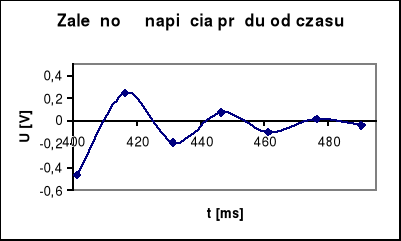

U [V]	-0,47	0,25	-0,19	0,08	-0,09	0,02	-0,04
t [ms]	401,4	416,3	431,3	446,6	461,11	476,2	490,4

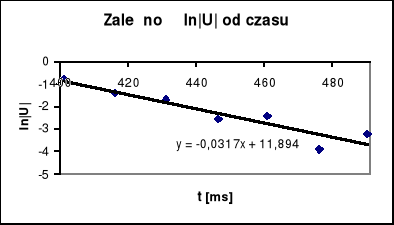

ln|U|	-0,76	-1,39	-1,66	-2,53	-2,41	-3,91	-3,22

współczynnik nachylenia prostej wynosi - 31,7

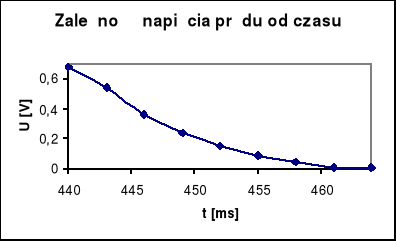

U [V]	0,68	0,54	0,36	0,24	0,15	0,09	0,04	0,01	0,01
t [ms]	440	443	446	449	452	455	458	461	464
ln|U|	-0,39	-0,62	-1,02	-1,43	-1,90	-2,41	-3,22	-4,61	-4,61

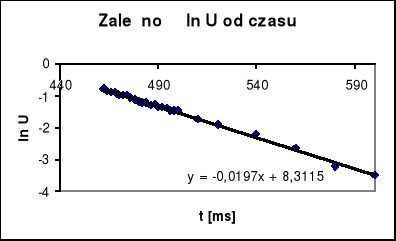

U [V]	0,53	0,51	0,48	0,48	0,46	0,43	0,41	0,41	0,38	0,38
t [ms]	454	456	458	460	462	464	466	468	470	472
ln|U|	-0,63	-0,67	-0,73	-0,73	-0,78	-0,84	-0,89	-0,89	-0,97	-0,97
U [V]	0,37	0,35	0,33	0,31	0,3	0,3	0,28	0,29	0,26	0,26
t [ms]	474	476	478	480	482	484	486	488	490	492
ln|U|	-0,99	-1,05	-1,11	-1,17	-1,20	-1,20	-1,27	-1,24	-1,35	-1,35
U [V]	0,25	0,23	0,23	0,23	0,18	0,15	0,11	0,07	0,04	0,03
t [ms]	494	496	498	500	510	520	540	560	580	600
ln|U|	-1,39	-1,47	-1,47	-1,47	-1,71	-1,90	-2,21	-2,66	-3,22	-3,51

Wnioski:

Częstość drgań układu obliczony ze wzoru zależnego od parametrów układu R, L, C jest w przybliżeniu równy częstości drgań obliczonego z podzielenia 2π przez okres drgań T.

Współczynnik tłumienia obliczony ze wzoru jest również w przybliżeniu równy współczynnikowi nachylenia prostej regresji wykresu ln U = f(t).

W przypadku drgań aperiodycznych i aperiodycznych krytycznych nie można obliczać współczynnika tłumienia.

---
