ZATWIERDZAM

PLAN KONSPEKT

do przeprowadzenia zajęć doskonalących z dowódcami obsług SW

w dniu ……..2009r.

PRZEDMIOT: BUDOWA I UŻYTKOWANIE SPRZĘTU

TEMAT: Podstawy zasad przestrzegania korespondencji radiowej.

Budowa i zasada działania R-123. Wymiana korespondencji w kierunku i sieci radiowej.

CEL: 1. Utrwalać i poszerzać wiedzę z zakresu przeznaczenia, budowy i zasady działania obsługiwanego sprzętu.

2. Poznać zasady i prawidłową eksploatacje sprzętu i jego użytkowania w zakresie umożliwiającym jego bezawaryjną pracę.

METODA: Praktyczna

CZAS:………x45`

MIEJSCE: ośrodek szkolenia wojsk łączności

LITERATURA: Dokumentacja eksploatacyjna sprzętu w plutonie.

ZABEZPIECZENIE MATERIAŁOWE: RD-115;RD 9200;RD 3501; AP-82;PKL-2 tabela danych radiowych; plansza szkoleniowa R-123;

Lp.

Zagadnienie i czas

Treść zagadnienia

Wskazówki metodyczne

1

2

3

4

1.

2.

3.

4.

4.

5.

7.

Rozpoczęcie zajęć

……… min.

Zagadnienie 1

………min.

Zagadnienie 2

..……..min.

Zagadnienie 3

………min.

Zagadnienie 3

………min.

Zagadnienie 4

………min.

Zakończenie zajęć

……..min.

1. Przyjęcie meldunku

2. Sprawdzenie obecności

3. Zapoznanie z tematem i celem zajęć

4. Podanie tematu i celu zajęć

5. Instruktaż BHP

Zasady przestrzegania przepisów korespondencji radiowej.

Bezpieczeństwo łączności osiąga się przez:

  • właściwy wybór miejsca i rozwinięcie aparatowni zgodnie z obowiązującymi warunkami ich rozwijania.

  • przestrzeganie przepisów prowadzenia korespondencji oraz przestrzeganie dyscypliny radiowej.

  • przestrzeganie zasad nawiązywania łączności ustalonych dla poszczególnych kierunków i sieci radiowych i radioliniowych.

  • sprawdzanie tożsamości korespondenta, demaskowanie obcych korespondentów.

  • praca na częstotliwościach i sygnałach rozpoznawczych przydzielonych dla danej radiostacji.

  • zmianę częstotliwości kryptonimów i sygnałów rozpoznawczych w wyznaczonych terminach.

  • pracę urządzeń nadawczych z minimalnie niezbędną mocą.

  • stosowanie antenach wysuniętych na minimalnie niezbędną wysokość.

  • ograniczanie czasu pracy na nadawanie do minimum (ograniczanie objętości informacji, stosowanie skrótów.

Dane radiowe, korespondencja

operacyjna i służbowa:

  • telegram wchodzący to telegram który odbieramy od określonego korespondenta

  • telegram wychodzący to telegram od nabywcy w celu nadania go do radiostacji adresata

  • telegram tranzytowy to telegram, które odbieramy od jednego korespondenta w celu nadania ich do innego korespondenta

  • -sprawdzenie tożsamości korespondenta

Korespondencja radiowa:

wszystkie informacje przekazywane przez środki łączności radiowej nazywamy korespondencją. Dzielimy ją na:

  • służbową która obejmuje przekazywanie informacji dot. nawiązywania łączności, zmiany danych radiostacji, sprawdzanie tożsamości korespondentów i innych informacji dot. pracy środków łączności. Jest prowadzona przez dyżurnych radiooperatorów, przy pomocy tablicy dyżurnego radiooperatora i służbowych skrótów radiowych.

  • operacyjną, która obejmuje nadawanie, odbiór telegramów, rozkazów, sygnałów alarmowych oraz prowadzenie rozmów w trakcie działań bojowych oraz codziennej działalności w celach dowodzenia wojskami.

Dane radiowe :

służą do nawiązania łączności i utrzymania dwustronnej łączności radiowej i zawierają:

  • nazwy i numerów korespondentów

  • kryptonimy do pracy fonem

  • sygnały rozpoznawcze do pracy telegraficznej

  • częstotliwości ( nadawcze, odbiorcze, robocze, zapasowe, dzienne i nocne)

  • zakresy zmienności częstotliwości

  • rodzaje emisji

  • i inne niezbędne dane

  • kierunek radiowy - jest to sposób organizacji łączności pomiędzy dwoma korespondentami. Każda radiostacja pracuje na wspólnych do tego kierunku danych.

  • sieć radiowa - jest to sposób organizacji łączności pomiędzy trzema i więcej korespondentami. Każda radiostacja na wspólnych danych radiowych.

Zabrania się :

  • używania jakichkolwiek nazw własnych, mogących zdradzić gdzie się znajdujemy, z kim rozmawiamy, bądź kim jesteśmy.

  • nadawania bez wyraźnej potrzeby,

  • przekazywania wiadomości opisowych

Budowa i zasada działania R-123

Radiostacja R-123 przeznaczona jest do zapewnienia łączności radiowej w sieciach i kierunkach radiowych pododdziałów i oddziałów. Wchodzi w skład wozów bojowych (czołgów, GSP, PTS itp.). Jest to radiostacja nadawczo-odbiorcza telefoniczna, ultrakrótkofalowa, przewoźna, zapewniająca łączność bez poszukiwania i podstrajania się do korespondenta. Radiostacja może pracować na dowolnej częstotliwości w zakresie płynnym lub na jednej z czterech częstotliwości uprzednio przygotowanych (CzUP). Wybieranych i przestrajanych automatycznie.

Radiostacja zapewnia 3 rodzaje pracy:

  • nasłuch;

  • simpleksową łączność telefoniczną;

  • dupleksową łączność telefoniczną.

Roboczy komplet radiostacji składa się:

  • aparatura nadawczo-odbiorcza;

  • blok zasilania;

  • urządzenie antenowe;

  • kabel wielkiej częstotliwości;

  • przełącznik napierśny z kablem łączącym hełmofon;

  • hełmofon (zimowy i letni);

  • kabel zasilania;

  • antena zapasowa.

0x08 graphic

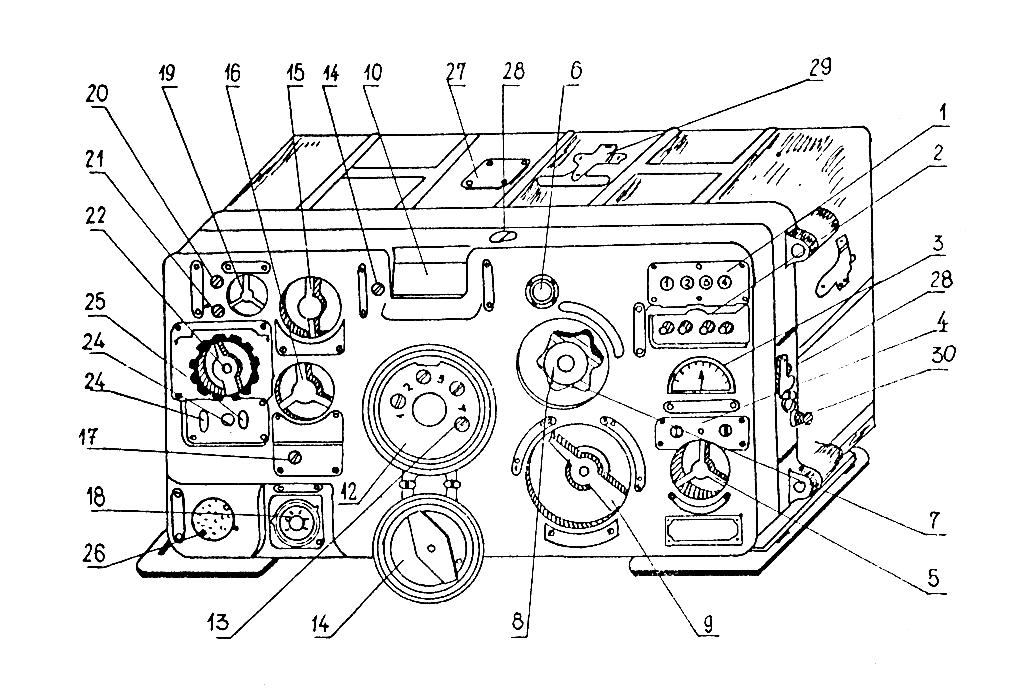

Rys. Płyta czołowa radiostacji R-123

Na płycie czołowej radiostacji znajduje się:

  1. Lampki sygnalizacyjne częstotliwości uprzednio przygotowanych „1”, „2”, „3”, „4”.

  2. Przełącznik podzakresów CzUP „PODZAKRES” I lub II”.

  3. Przyrząd kontrolny.

  4. Lampki sygnalizacyjne podzakresów I i II.

  5. Pokrętło regulatora siły głosu.

  6. Lampka wskaźnikowa nastrajania anteny.

  7. Pokrętło strojenia anteny.

  8. Pokrętło blokujące elementy strojenia anteny.

  9. Pokrętło przełącznika częstotliwości uprzednio przygotowanych i podzakresów „WYBRANE CZĘSTOTLIWOŚCI” (4, 2, 3, 4). „PODZAKRES CIĄGŁY I i II”.

  10. Okienko skali „CZĘSTOTLIWOŚCI”.

  11. Korektor mechaniczny skali „KOREKTOR”.

  12. Bęben CzUP.

  13. Ustalacz tarcz bębna mechanizmu głównego automatyki „1”, „2”, „3”, „4”.

  14. Przykrywka ustalacza tarcz bębna.

  15. Przełącznik rodzajów pracy „DUPLEKS - SIMPLEKS - NASŁUCH”.

  16. Pokrętło nastawiana częstotliwości „NASTAWIANIE CZĘSTOTLIWOŚCI”.

  17. Regulator kolibratora.

  18. Gniazdo do podłączenia kabla czołgowego telefonu wewnętrznego R-124.

  19. Pokrętło regulatora szumów „SZUMY”.

  20. Regulator głębokości modulacji „REG. DEW.”.

  21. Regulator czułości urządzenia dupleksowego „REG. DUPL.”.

  22. Przełącznik przyrządu kontrolnego „KONTROLA NAPIĘĆ - PRACA”.

  23. Wyłącznik oświetlenia skali „SKALA WŁ. - WYŁ.”.

  24. Przycisk zewu akustycznego „ZEW KALIBR.”.

  25. Wyłącznik zasilania radiostacji „ZASILANIE WŁ. - WYŁ.”.

  26. Gniazdo do podłączenia kabla zasilania „ZASILANIE”.

  27. Przykrywa regulatora urządzenia optycznego.

  28. Korek zamykający otwór lampki oświetlenia skali.

  29. Klucz do ustalaczy tarcz bębna.

  30. Gniazdo wielkiej częstotliwości „ANTENA”.

  31. Zacisk uziemienia „MASA”.

.

Anteny radiostacji R-123

Do pracy radiostacji R-123 w ruchu przewidziana jest antena prętowa o wysokości4 metrów, pracująca na falach przyziemnych. Zasięg łączności przy pracy tą anteną wynosi 15 km. Do pracy radiostacji R-123 na postoju i koniczności zwiększenia zasięgu, przewidziana jest antena masztowa(AMD-123-115), umieszczona na maszcie teleskopowym osiąga wysokość 10m. antena pracuje na falach przyziemnych w zakresie częstotliwości 23-51,5 Hz. Zasięg łączności tą anteną wynosi do 40 km.

Na zewnątrz samochodu ponad plandeką umocowana jest antena magnetyczna przeznaczona do pracy z radiostacją R-130A. Antena wykonana jest w kształcie litery V. Podstawa anteny umocowana jest poprzez izolator do konstrukcji do wspartej plandeki a pozostałe dwa ramiona anteny zamocowane są poprzez izolatory teflonowe do burty samochodu nad zderzakami tylnymi.

Na ramie przedniej szyby samochodu umocowana jest podstawa anteny prętowej 4m, przeznaczonej do pracy z radiostacjami R-123 i R-107.

Przygotowanie radiostacji do pracy. Strojenie radiostacji.

Przed uruchomieniem radiostacji należy sprawdzić wszystkie połączenia elektryczne i mechaniczne, sprawdzić stan kompletu roboczego bezpieczników a następnie przystąpić do wykonywania poszczególnych czynności:

  1. Wyłącznik radiostacji ustawić w pozycji „WYŁ.”.

  2. Podłączyć antenę.

  3. Podłączyć sznur z przełącznikiem napierśnym do aparatu nr 1 CzTW R-124 (jeżeli pracujemy bez CzTW podłączamy bezpośrednio do radiostacji).

  4. Przełącznik na aparacie nr 1 ustawić w pozycję „R-123”.

  5. Dopasować hełmofon i podłączyć go do sznura przełącznika napierśnego.

  6. Przełącznik rodzajów pracy w położenie „SIMPLEKS”.

  7. Pokrętło regulatora „SZUMY” pokręcić do oporu w lewo na maksimum szumów.

  8. Pokrętło „SIŁA GŁOSU” w prawo do oporu.

  9. Przełącznik „WYBRANE CZĘSTOTLIWOŚCI” - PODZAKRES CIĄGŁY” ustawić w położenie „PODZAKRES CIĄGŁY I lub II”.

  10. Włączyć zasilanie radiostacji - włącznik w pozycji „WŁ.”.

  11. Oświetlić skalę - wyłącznik oświetlenia skali w pozycji „WŁ.”.

  12. Przełącznik przyrządu kontrolnego ustawić w położenie „PRACA 1”.

  13. Pokrętłem nastawianie częstotliwości ustawić żądaną częstotliwość.

  14. Przełącznik napierśny ustawić w położenie nadawanie „NAD” i przytrzymać w tej pozycji przez cały czas strojenia.

  15. Pokrętłem strojenia anteny nastroić obwody antenowe tak, aby wskazówka przyrządu kontrolnego uzyskała maksymalne wychylenie. Jest to czynność dość żmudna gdy w czasie strojenia będzie kilka lub kilkanaście różnych wychyleń wskazówki. Wymaga to wiele obrotów pokrętłem (do dwunastu) w lewo i prawo, aby znaleźć maksymalny punkt nastrojenia. Lampka wskaźnikowa strojenia anteny powinna jasno świecić. Przy zbyt małych wychyleniach wskazówki przełącznika przyrządu kontrolnego ustawić w położenie „PRACA”.

  16. Zwolnić przełącznik napierśny na odbiór

Urządzenia końcowe radiostacji.

Radiostacja R-123 posiada możliwość współpracy z urządzeniami końcowymi. Za pomocą PKL-2 łączymy filtr liniowy z:

  • aparatem telefonicznym AP-82

  • urządzeniem wynośnym

Urządzenia te zapewniają możliwość pracy na radiostacji bez potrzeby przebywania na niej, jednak na odległość nie większą niż 200 metrów.

Praca w kierunku i sieci radiowej.

  • praca w K/R

  • praca W Ś/R

  1. Wykonanie zbiórki

  2. Omówienie i ocena zajęć

  3. Odpowiedzi na pytania

Prowadzę osobiście.

Utrwalam i poszerzam wiedzę szkolonych z zakresu przestrzegania przepisów korespondencji radiowej.

W zależności od potrzeb korzystam z dokumentacji techniczno-eksploatacyjnej radiostacji oraz załączników.

W czasie prowadzenia zajęć nakazuje szkolonym wyciągnięcie materiałów do notowania i zapisanie najważniejszych informacji.

W czasie prowadzenia zajęć nakazuje szkolonym wyciągnięcie materiałów do notowania i zapisanie najważniejszych informacji.

Podczas szkolenia z zakresu przygotowania radiostacji do pracy i strojenia radiostacji udzielam szczegółowego instruktażu BHP. Zagadnienie rozpoczynam wzorowym pokazem a następnie nadzoruje strojenie radiostacji przez wszystkich szkolonych.

Pokazuje szkolonym możliwości współpracy radiostacji z urządzeniami końcowymi.

Korzystając z tabeli danych radiowych oraz radiostacji

R 9200 i R3501 prowadzę ze szkolonymi pracę w K/R i Ś/R.

Prowadzący zajęcia: st.kpr. Krzysztof BRZUCHALSKI

…………………………………

Skwierzyna dnia ………… ...2009r.
