IDEA

Sieci neuronowe

... jest to system symulujący pracę mózgu

Zastosowanie: - Rozpoznawanie - Kojarzenie - Przewidywanie - Sterowanie

Zalety/wady : - nie trzeba programować - uczy się sama - odporna na uszkodzenia - potrafi uogólniać - operuje na pojeciach rozmytych - nie radzi sobie z wieloetapowym rozumowaniem

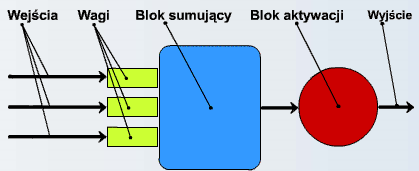

Budowa

Rodzaje sieci : - jednokierunkowe - rekurencyjne (ze sprzężeniem zwrotnym)

Działanie : PYTANIE - Siec neuronowa - ODPOWIEDZ

Funkcja aktywacji: jak jest przekształcany sygnał wejściowy

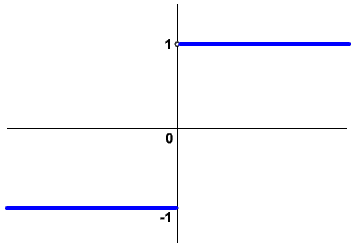

# neuron liniowy - odpowiedz neuronu = potencjał membranowy #neuron nieliniowy - bipolarna funkcja skoku jednostkowego

Preceptron Sieć jednokierunkowa złożona z neruonów o nieliniowej (unipolarnej lub bipolarnej) funkcji aktywacji

Wagi: określają istotność poszczególnych sygnałów wejściowych (w wagach zapisany jest wzorzec ideału)

Struktura :

siec liniowa (n warstwowa) Siec nieliniowa 2 warstwowa Siec nieliniowa 3 warstwowa

siec jednowarstwowa(liniowa i - rozwiązuje zadania gdzie akceptowany - rozwiazuje zadania gdzie zbior nie musi

nieliniowa) zbior jest spojny i wypokly być spojny

- rozwiazuje tylko zadania liniowo

separowane

Uczenie neuronu : na podstawie algorytmu zmiany wartości wag # z nauczycielem #bez nauczyciela

Trzeba uczyć siec na wyrywki

Współczynnik uczenia : określa wartość korekty wagi niedouczonego neuronu #Surowy nauczyciel, #łagodny nauczyciel

Momentum: zależność korekty wagi od korekty poprzedniej

Bias: przesunięcie progu aktywacji neuronu

Uczenie sieci: algorytm wstecznej propagacji błędów (backpropagation) wymaga innej funkcji aktywacji (ciągła, różniczkowalna)

Samouczenie się sieci: atraktor - „pociągający” dla sieci archetyp

# sygnały wejściowe musza dać się zaszufladkować #musi być odpowiednio duża liczba neuronów (odpowiednio mądra)

# różnorodne preferencje początkowe neuronów (wagi) #siec nie chce się uczyć nowych rzeczy gdy już dużo umie

Samouczenie z konkurencja: uczony jest tylko najsilniejszy neuron (potrzeba wtedy mniej neuronów, trochę więcej niż atraktorów)

MATEMATYKA

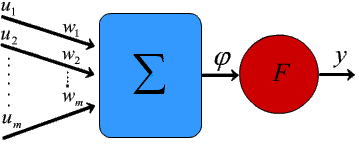

Model neuronu

Potencjał membranowy

Funkcje aktywacji

Liniowa (Madaline)

F. skoku jednostkowego

F. sigmoidalne

funkcja Heaviside'a:

F. tangensoidalne

Perceptron prosty:

1. Elementem składowym perceptronu jest sztuczny neuron, którego model matematyczny może być opisany funkcją aktywacji unipolarną lub bipolarną:

2. Sieć perceptronową można podzielić jednoznacznie na ściśle uporządkowane i rozłączne klasy elementów zwane warstwami, wśród których wyróżnić można warstwę wejściową i wyjściową. Pozostałe noszą nazwę warstw ukrytych

3. Perceptron nie zawiera połączeń pomiędzy elementami należącymi do tej samej warstwy.

4. Połączenia pomiędzy warstwami są asymetryczne i skierowane zgodnie z ich uporządkowa

Algorytm uczenia można sformułować w następujący sposób:

Pokaż obraz wejściowy u i wyznacz wyjście y.

Podejmij jedną z poniższych decyzji:

- jeśli obraz wyjścia jest poprawny, to wróć do punktu 1 i pokaż inny obraz wejściowy u;

- jeśli sygnał wyjścia jest niepoprawny i równy 0, to dodaj wartość każdego wejścia uⁱ pomnożoną przez pewną liczbę  do wartości odpowiedniego współczynnika wag, w_i;

- jeśli sygnał wyjścia jest niepoprawny i równy 1, to odejmij wartość każdego wejścia uⁱ pomnożoną przez pewną liczbę  od wartości odpowiedniego współczynnika wag, w_i.

Wróć do punktu pierwszego i pokaż inny obraz wejściowy u.

Metody uczenia

 za pomocą ustalonego kroku wzrostu lub spadku;

 za pomocą kroku proporcjonalnego do różnicy pomiędzy sumą ważoną otrzymaną w sumatorze a oczekiwaną wartością wyjściową; w tym przypadku proces uczenia może być niestabilny;

 za pomocą kombinacji dwóch powyższych metod.

Najprostsza jest metoda ustalonego kroku wzrostu, którą można opisać równaniem

Perceptron wielowarstwowy: dwuwarstwowy

Zadanie XOR

Aladine

przy uczeniu minimalizowany jest blad średniokwadratowy a w wyznaczaniu bierze się pod uwage wartość sumatora ALC

algorytm uczenia przyjmuje postać:

Wprowadź na wejście elementu Adaline wektor wejściowy um.

Wyznacz błąd xm(k) według wzoru:

Wyznacz nowy wektor wag w(k + 1)

według wzoru:

Powtarzaj kroki 1 - 3 tak długo, aż suma kwadratów błędów dla zbioru G nie stanie się wystarczająco mała, tzn. mniejsza od zadanej dokładności. reguła uczenia Widrowa - Hoffa

Maladine

dea metody MRII zawiera się w poniższym algorytmie:

1. Podaj wektor uczący na wejście Madaline i wyznacz odpowiedź warstwy wyjściowej.

2. Oblicz liczbę niepoprawnych wartości w warstwie wyjściowej. Liczba ta będzie miarą dokładności (błędem).

3. Dla wszystkich elementów warstwy wyjściowej:

- wybierz pierwszy (wcześniej nie wybrany) element, dla którego wynik ważonego sumowania w bloku ALC jest najbliższy zeru (w takim elemencie niewielka zmiana wag spowoduje odwrócenie znaku na bipolarnym wyjściu bloku aktywacji, stąd określenie "zasada minimalnego zaburzenia");

- zmień wagi wybranego elementu tak, aby zmienić wartość jego wyjścia z bloku aktywacji;

- ponownie wyznacz wektor wyjściowy dla wejściowego wektora uczącego;

jeśli w wyniku zmiany wag zmniejszył się błąd (tzn. ilość wyjść bipolarnych różnych od wzorcowych), zaakceptuj te zmiany, w przeciwnym razie powróć do wag poprzednich.

4. Powtórz krok 3 dla wszystkich pozostałych warstw za wyjątkiem warstwy wejściowej.

5. Dla wszystkich elementów warstwy wyjściowej:

- wybierz (wcześniej nie wybraną) parę elementów, dla których ważona suma wejść w bloku ALC jest bliska zeru;

- zmień wago wybranych elementów tak, aby zmienić wartość ich wyjść z bloku aktywacji;

- ponownie wyznacz wektor wyjściowy dla wejściowego wektora uczącego;

- jeśli w wyniku zmiany wag zmniejszył się błąd, zaakceptuj te zmiany, w przeciwnym razie powróć do stanu poprzedniego.

6 . Powtórz krok 5 dla wszystkich pozostałych warstw za wyjątkiem warstwy wejściowej.

Algorytm wstecznej propagacji błędów

Reguła delty i metoda największego spadku

1. Przy prezentacji m-tego wzorca na wejściu sieci, dla j-tego elementu wyjściowego możemy zdefiniować błąd:

2. Jako miarę błędu sieci  wprowadźmy sumę po wszystkich wzorcach błędów powstałych przy prezentacji każdego z nich:

n oznacza liczbę elementów w warstwie wyjściowej

3. Problem uczenia sieci to zagadnienie minimalizacji funkcji błędu . Jedną z najprostszych metod minimalizacji jest gradientowa metoda największego spadku. Jest to metoda iteracyjna, która poszukuje lepszego punktu w kierunku przeciwnym do gradientu funkcji celu w danym punkcie. Stosując powyższą metodę do uczenia sieci, zmiana w_ji wagi połączenia w_ji winna spełniać relację:

4. Ostatecznie pełną regułę wyznaczania wag połączeń zapiszemy:

gdzie górne indeksy n i s oznaczają odpowiednio "nową" i "starą" wartość współczynnika wag wji.

5. Konsekwentna realizacja metody największego spadku wymaga dokonywania zmian wag wji dopiero po zaprezentowaniu sieci pełnego zbioru wzorców, m = 1, 2, ..., P. W praktyce stosuje się jednak zmiany wag po każdej prezentacji pojedynczego wzorca zgodnie ze wzorem:

co pozwala istotnie uprościć praktyczną realizację algorytmu.

Uogólniona reguła delty

1. Rozważmy sieć jednowarstwową z elementami przetwarzającymi o nieliniowej, lecz niemalejącej i różniczkowalnej funkcji aktywacji f. Wówczas zmianę wag w_ji można opisać równaniem:

2. Druga z pochodnych cząstkowych jest oczywiście równa u_i^. Pierwsza dla elementu liniowego jest równa -δ_j^. Przez analogię zdefiniujemy nową zmienną:

gdzie f'() oznacza pochodną funkcji aktywacji względem zmiennej .

Stąd na podstawie zamieszczonych wyżej wzorów zapiszemy:

Ostatecznie wzór ogólny przyjmie postać:

Rozważmy M-warstwową sieć elementów o jednakowych nierosnących i różniczkowalnych funkcjach aktywacji f():

Ogólnie algorytm propagacji wstecznej wymaga dla każdego wzorca uczącego wykonania następujących działań:

1. Podaj wektor uczący u^ na wejście sieci.

2. Wyznacz wartości wyjść u_j^m każdego elementu dla kolejnych warstw przetwarzania neuronowego, od pierwszej warstwy ukrytej do warstwy wyjściowej.

3. Oblicz wartości błędów δ_j^M dla warstwy wyjściowej.

4. Oblicz wartość sumy kwadratów błędów _.

5.
   Dokonaj propagacji wstecznej błędu wyjściowego δ_j^M do poszczególnych elementów warstw ukrytych wyznaczając δ_j^m według wzoru:

Dokonaj aktualizacji wag kolejno pomiędzy warstwą wyjściową i ukrytą, a następnie pomiędzy warstwami ukrytymi przesuwając się w kierunku warstwy wejściowej

Przyspieszenie zbieżności algorytmu, przy jednoczesnym zachowaniu stabilności, możliwe jest przy zastosowaniu techniki momentum. Zgodnie z tą techniką zmiana wag dla (k + 1)-ej prezentacji wzorca wyraża się wzorem:

W przypadku liniowych elementów przetwarzających mamy

Stąd otrzymamy:

Uogólniona reguła delty jest procedurą dwufazową. W pierwszej fazie na wejściu sieci prezentowany jest wektor wzorcowy u^ i dla każdej warstwy wyznacza się aktualne aktywności wszystkich elementów przetwarzających zgodnie ze wzorem:

Fazę tą kończy porównanie aktywności elementów wyjściowych y_j^, j = 1, 2, ..., n_M z oczekiwanymi wyjściami y_j^z. W drugiej fazie błąd warstwy wyjściowej δ_j^M jest rzutowany wstecz zgodnie ze wzorem:

na wszystkie elementy przetwarzające sieci w kolejności przeciwnej do uporządkowania warstw:

Po określeniu wartości błędów dla każdego elementu przetwarzającego warstw ukrytych pozostaje jedynie wyznaczenie poprawek wag połączeń przy pomocy wzoru:

Technika polegająca na przesyłaniu błędów warstwy wyjściowej wstecz poprzez sieć w celu określenia odpowiednich zmian wag w warstwach wcześniejszych nazwana została wsteczną propagacją błędów, i stąd nazwa metody uczenia.

Jednakże dla pewności otrzymanego rozwiązania proces uczenia należy powtórzyć po wprowadzeniu pewnych modyfikacji do struktury sieci lub algorytmu w zakresie:

- zmiany liczby elementów w warstwach ukrytych;

- zmiany wartości współczynników uczenia i momentum;

- zmiany wartości wag początkowych (np. zmiana zakresu, z którego są losowane początkowe wartości) w taki sposób, aby stan początkowy sieci znalazł się na obszarze innej "doliny" funkcji  w przestrzeni wag.

---
