Proces ciągnienia. Operacja wytłaczania i przetłaczania.
Operacja wytłaczania

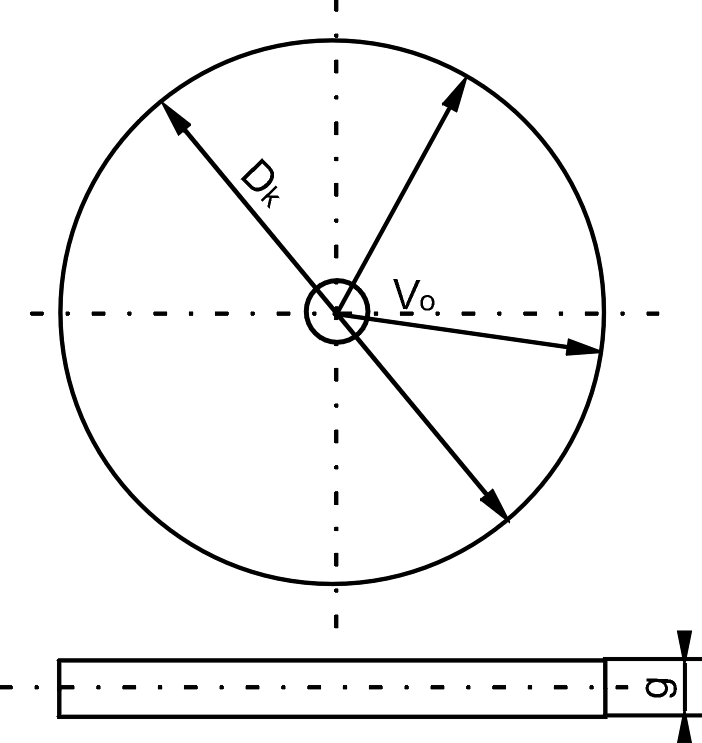

W ćwiczeniu użyliśmy krążka o średnicy Dk=70mm i grubości g=2mm wykonanego z mosiądzu M63.
Obliczamy objętość przed wytłoczeniem
Z tego wynika, że możemy wytłaczać bez docisku, gdyż został spełniony warunek
Schemat procesu wytłaczania :
Średnica matrycy dm=40mm
Rm=12mm
Obliczamy współczynnik wytłaczania m1
Na podstawie średnicy matrycy oraz grubości materiału obliczamy średnicę stempla. Bierzemy pod uwagę możliwość zwiększenia grubości materiału na krawędzi wytłoczki (20÷30%)
ds=dm-2g-2⋅0,25g
ds=dm-2g(1+0,25)
ds=40-5=35mm
Obliczanie maksymalnej siły wytłaczania
Pmax=k⋅π⋅d1⋅g⋅Rm
Z tablic dobieramy wartość k=0,75
Obliczamy teoretyczną wysokość wytłoczki
Z tego mamy
Zmierzona wysokość wytłoczki
Najwyższa - h1=27,8 mm
Najmniejsza- h2=26,75 mm
hśr = 27,3
Odkształcenia w wyniku wytłaczania było można zaobserwować po zmianie kształtu (wymiarów) koła natrasowanego na krążku przed procesem wytłaczania.
Powierzchnia dna naczynia poddana była odkształceniom sprężystym (brak zmiany średnicy kółka), natomiast na powierzchni cylindrycznej zaobserwowaliśmy wydłużenie kółka spowodowane odkształceniami plastycznymi.
Siła wytłaczania wynosiła 11 kN.
Obliczamy powierzchnię czynną dociskacza od strony matrycy.
Wpływ odkształceń rozciągających, ściskających i związanych ze zmianą grubości materiału można było zaobserwować poprzez zmianę wydłużenia względnego ε1,ε2,ε3.

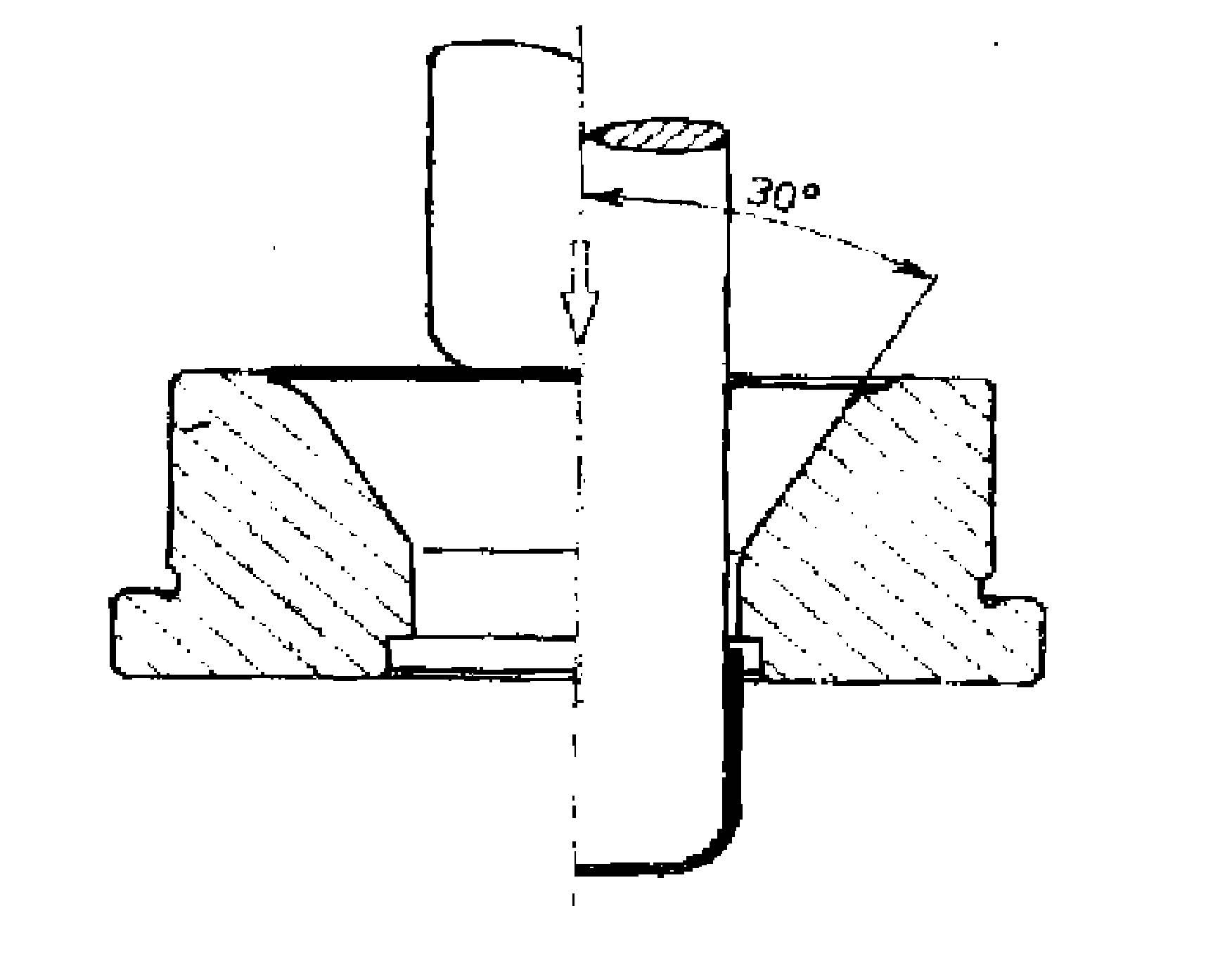

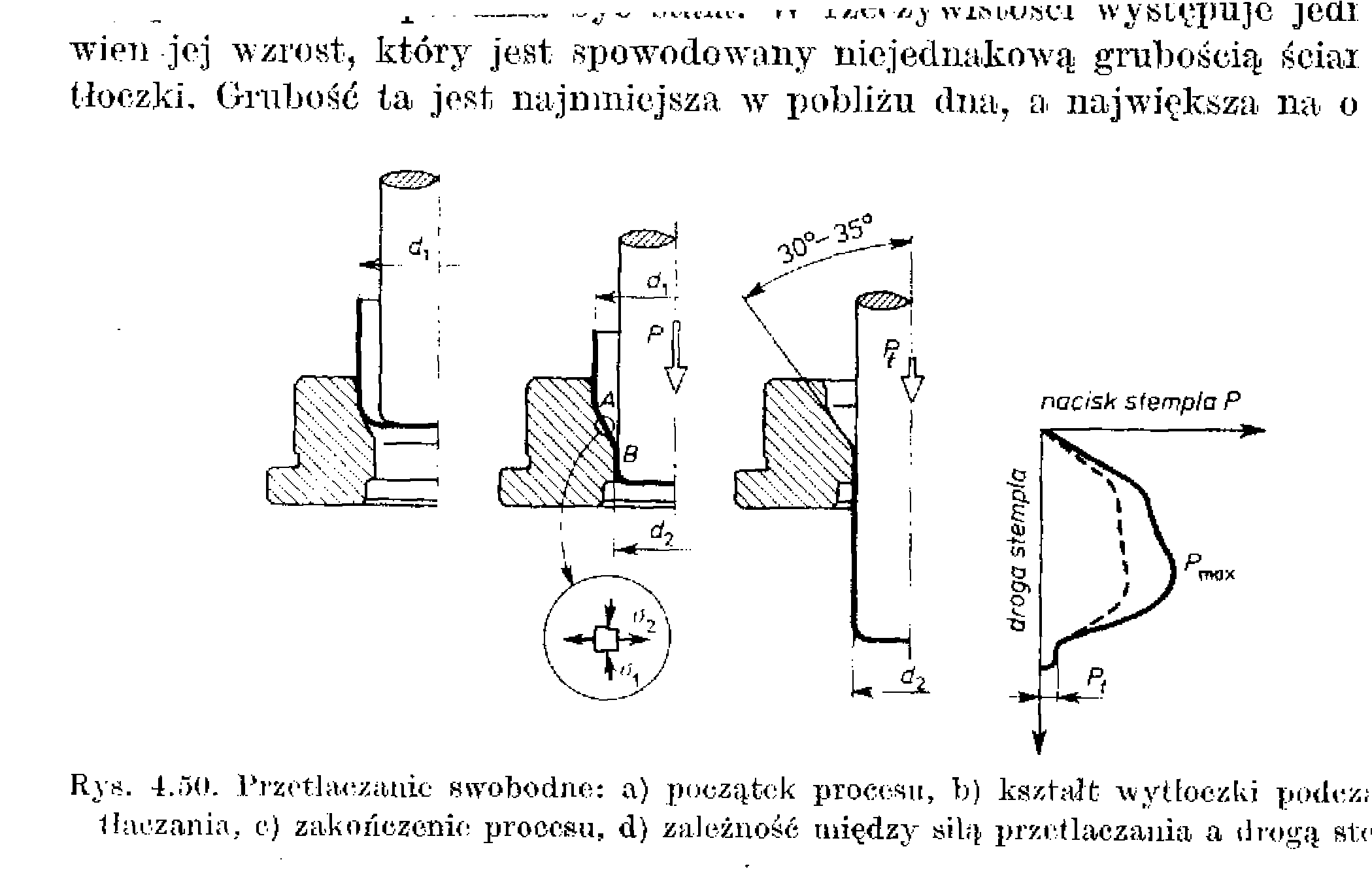

Na rysunku poniżej przedstawiono schemat przetłaczania
Średnica przetłaczania wynosi 36mm. Na jej podstawie obliczamy wstępną średnicę stempla.
ds=dm-2g(1+0,25)
ds=36-5,6
ds=30,4 [mm]
Dobieramy stempel o średnicy ds=29,3 [mm]
Maksymalna siła przetłaczania wynosiła Pmax=45,5kN (przy zakresie 100kN)

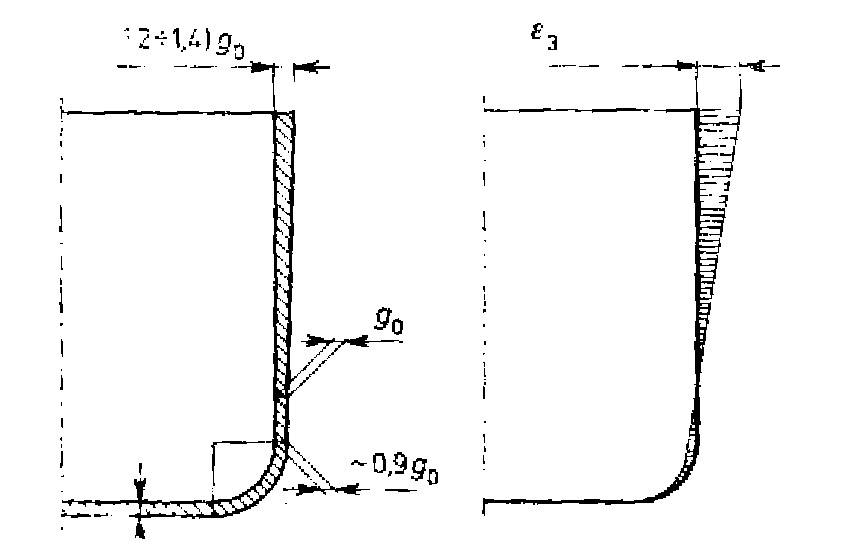

W wyniku przetłaczania grubość materiału uległa zmianie i wyniosła g=2,26mm. Wzrosła bardziej anizotropia na krawędzi.
Obliczamy współczynnik przetłoczenia m2.
Średnia wysokość po przetłaczaniu wyniosła
Obliczamy zmianę odkształceń:
w wyniku naprężeń rozciągających
w wyniku naprężeń ściskających
związanych ze zmianą grubości materiału
Uwagi i wnioski.
W procesie wytłaczania dała zauważyć anizotropię materiału. Objawiała się ona pęknięciami na powierzchni materiału, anizotropia oznacza bowiem niejednorodność struktury materiału. Materiał posiada bowiem wtrącenia, dyslokacje i inne defekty, które powodują miejscowe osłabienie materiału, czego efekty obserwowaliśmy najwyraźniej przy przetłaczaniu. Obserwowaliśmy również wpływ karbu na osłabienie materiału, objawiające się pęknięciem na wytrasowanej linii Wydłużenia względne miały największą wartość na ściankach bocznych wzdłuż osi rozciągania. Największe przewężenie wystąpiło u podstawy próbki. W procesie przetłaczania wzrost długości odbywał się kosztem grubości ścian bocznych materiału. W celu zmniejszenia tarcia próbka smarowana była cienką warstwą oleju.
