Badanie prostowników i układów filtrujących sprawozdanie, uzytkowanie


Zespół Szkół Technicznych w Puławach

Technik elektryk

Przedmiot: Pomiary elektryczne

Ćwiczenie nr: 3

Temat: Badanie prostowników i układów filtrujących

Rok akademicki: 2013/2014

Kierunek: MiBM

Studia: stacjonarne

Rok studiów: 2

Semestr: 3

Nr grupy: M3

Nr podgrupy: 3

Wykonał:

Rafał Pawelec

Data

Wykonania

ćwiczenia

Oddania

sprawozdania

12.10.2011r.

26.10.2011r.

Ocena:

Cel ćwiczenia

Celem ćwiczenia było poznanie zasady działania i właściwości układów prostownikowych i filtrujących.

Wiadomości teoretyczne

Dioda prostownicza zbudowana jest z półprzewodnika typu p oraz półprzewodnika typu n, złączonych ze sobą. Najprostszym układem prostowniczym jest układ zawierający jedną diodę. Gdy dodamy do niego kondensator otrzymamy układ z filtrem pojemnościowym. Filtry stosuje się w celu wygładzenia przebiegów tętniących, czyli tłumienia wahań wartości natężenia prądu tętniącego, płynącego z prostownika prądu przemiennego (przed odfiltrowaniem).

Prostownik Jednopołówkowy z filtrem pojemnościowym

0x01 graphic

Prostownik Dwupołówkowy z filtrem pojemnościowym

0x01 graphic

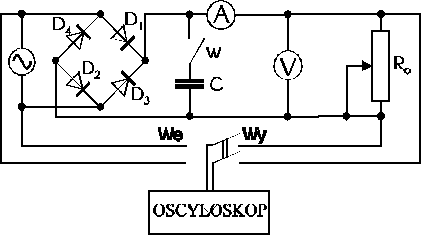

Mostek Graetza z filtrem pojemnościowym

0x01 graphic

Przebieg ćwiczenia

  1. Podłączenie układu zgodnie ze schematem (wykorzystanie prostownika półokresowego).

  2. Sprawdzenie układu i włączenie napięcia zasilającego oraz oscyloskopu (Napięcie zasilające Uz=220V, rezystancja opornika R0=const).

  3. Zmiana pojemności kondensatorów filtrujących C od 0 aż do wartości maksymalnej z jednoczesnym pomiarem I0, U0 oraz Uξ. Zanotowanie wyników w tabeli.

  4. Wymiana prostownika półokresowego na pełnookresowy. Powtórzenie czynności zapisanych w punktach 2 i 3.

  5. Wymiana prostownika pełnookresowego++a mostek Graetza. Powtórzenie czynności zapisanych w punktach 2 i 3.

  6. Pomiar I0, U0 oraz Uξ przy stałej pojemności baterii kondensatorów, lecz ze zmianą rezystancji R0 . Zanotowanie wyników w tabeli.


Wyniki badań prostowników przy stałym obciążeniu oraz zmiennej wartości pojemności filtrującej C.

Ut obliczamy ze wzoru Ut2= Uξ 2- U02

Rodzaj prostownika

Lp.

C

I0

U0

Uξ

Ut

μF

A

V

V

V

Jednopołówkowy

1

0

0,100

6,00

9,50

7,37

2

100

0,160

9,00

11,00

6,32

3

220

0,200

12,00

12,50

3,50

4

320

0,220

13,00

14,00

5,20

5

470

0,250

14,50

15,00

3,84

6

570

0,250

15,00

15,50

3,91

7

690

0,260

15,50

15,50

0,00

8

790

0,265

15,50

16,00

3,97

9

1000

0,270

15,50

16,00

3,97

10

1100

0,270

16,00

16,00

0,00

11

1220

0,270

16,00

16,25

2,84

12

1320

0,275

16,00

16,50

4,03

13

1470

0,275

16,25

16,50

2,86

14

1570

0,275

16,25

16,50

2,86

15

1690

0,280

16,50

16,50

0,00

16

1790

0,280

16,50

16,50

0,00

Rodzaj prostownika

Lp.

C

I0

U0

Uξ

Ut

μF

A

V

V

V

Dwupołówkowy

1

0

0,200

12,00

13,50

6,18

2

100

0,240

14,00

14,50

3,77

3

220

0,260

15,25

15,75

3,94

4

320

0,270

16,00

16,25

2,84

5

470

0,280

16,50

17,00

4,09

6

570

0,285

17,00

17,00

0,00

7

690

0,290

17,00

17,25

2,93

8

790

0,290

17,00

17,25

2,93

9

1000

0,290

17,25

17,50

2,95

10

1100

0,295

17,25

17,50

2,95

11

1220

0,295

17,25

17,50

2,95

12

1320

0,295

17,25

17,50

2,95

13

1470

0,295

17,25

17,50

2,95

14

1570

0,295

17,25

17,50

2,95

15

1690

0,295

17,50

17,50

0,00

16

1790

0,295

17,50

17,50

0,00

Rodzaj prostownika

Lp.

C

I0

U0

Uξ

Ut

μF

A

V

V

V

Mostek Graetza

1

0

0,195

11,50

13,00

6,06

2

100

0,230

13,50

14,00

3,71

3

220

0,255

15,00

15,25

2,75

4

320

0,270

15,50

16,00

3,97

5

470

0,275

16,00

16,50

4,03

6

570

0,280

16,50

16,75

2,88

7

690

0,280

16,50

16,75

2,88

8

790

0,285

16,75

17,00

2,90

9

1000

0,285

17,00

17,00

0,00

10

1100

0,285

17,00

17,00

0,00

11

1220

0,285

17,00

17,00

0,00

12

1320

0,285

17,00

17,00

0,00

13

1470

0,290

17,00

17,00

0,00

14

1570

0,290

17,00

17,25

2,93

15

1690

0,290

17,00

17,25

2,93

16

1790

0,290

17,00

17,25

2,93

Wykresy odpowiednich zależności dla prostownika jednopołówkego.

0x08 graphic

0x08 graphic

0x08 graphic

Wykresy odpowiednich zależności dla prostownika dwupołówkowego.

0x08 graphic

0x01 graphic

0x01 graphic

Wykresy odpowiednich zależności dla mostka Graetz'a.0x08 graphic

0x08 graphic
0x08 graphic

Wyniki badań prostownika jednopołówkowego przy zmiennym obciążeniu i stałej wartości pojemności filtrującej C=220μF.

Rodzaj prostownika

Lp.

C

I0

U0

Uξ

Ut

μF

A

V

V

V

Jednopołówkowy

1

220

0,350

8,50

10,50

6,16

2

0,340

8,75

10,50

5,80

3

0,330

9,00

10,75

5,88

4

0,320

9,25

10,75

5,48

5

0,310

9,50

11,00

5,55

6

0,300

9,50

11,25

6,03

7

0,290

9,75

11,25

5,61

8

0,280

10,00

11,50

5,68

9

0,270

10,50

11,50

4,69

10

0,260

10,75

11,75

4,74

11

0,250

11,00

12,00

4,80

12

0,240

11,00

12,00

4,80

13

0,230

11,25

12,25

4,85

14

0,185

12,75

13,50

4,44

Wykresy odpowiednich zależności na podstawie powyższych danych.

0x08 graphic

0x01 graphic

Wnioski

Przy wykonywaniu pomiarów używaliśmy tylko połowy uzwojenia. Analizując powyższe wyniki badań oraz wykonane wykresy można śmiało stwierdzić, że wzrost wartości pojemności kondensatora wpływa na wygładzenie krzywej widocznej na ekranie oscyloskopu (czyli filtr pojemnościowy działa poprawnie). Jeśli chodzi o napięcie i natężenie to początkowo gwałtownie rosło a później stabilizowało się na określonym poziomie. Napięcie tętnień natomiast jest różne i ma wysokie skoki i spadki. Gdy ustawiliśmy stałą pojemność kondensatora a zmniejszaliśmy opór wraz z malejącym natężeniem prądu malało napięcie tętnień, natomiast napięcie początkowe rosło.
