Zespół Szkół nr 9 im. Romualda Traugutta
w Koszalinie
Instrukcja do ćwiczenia
Temat ćwiczenia
Badanie stabilizatora impulsowego
Koszalin rok szk. 2002/2003
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z budową i zasadą działania oraz parametrami impulsowego stabilizatora napięcia.
Pomiar napięcia wyjściowego w funkcji prądu obciążenia Uwy = f (Iwy) (charakterystyka wyjściowa).
Zbudować układ pomiarowy jak na rys. poniżej:

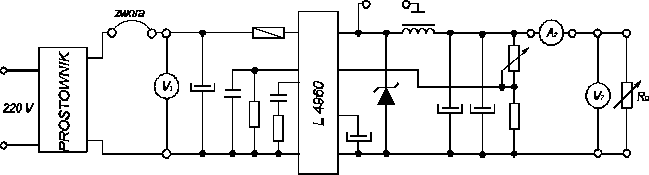

Rys. 1.Układ pomiarowy do pomiaru charakterystyki wyjściowej.
Przyrządy pomiarowe:
V1 - woltomierz napięcia stałego
A1 - amperomierz prądu stałego
W miejsce miliamperomierza prądu wejściowego włączyć zworę.
Pomiaru charakterystyki wyjściowej dokonać dla dwóch napięć wyjściowych: minimalnego (pokrętło regulacji napięcia skręcone w lewo - 5 V) i maksymalnego (pokrętło regulacji napięcia skręcone w prawo 10 V).
Przełącznikiem zmieniać wartość rezystancji obciążenia R0 i mierzyć wartość prądu i napięcia wyjściowego.
Wyniki zanotować w tabelce a w sprawozdaniu wykreślić charakterystykę wyjściową stabilizatora Uwy = f (Iwy).
|
Ro |
[Ω] |
100 |
75 |
40 |
20 |
15 |
10 |
5 |
Uwymin (5V) |
Iwy |
[A] |
|
|
|
|
|
|
|
|
Uwy |
[V] |
|
|
|
|
|
|
|
Uwymax (10V) |
Iwy |
[a] |
|
|
|
|
|
|
|
|
Uwy |
[V] |
|
|
|
|
|
|
|
Przerysować oscylogramy z oscyloskopu za układem L 4960 dla napięć 5 V i 10 V przy obciążeniu Ro = 20 Ω.
Pomiar sprawności stabilizatora.
Zmontować układ pomiarowy jak na rys. poniżej.

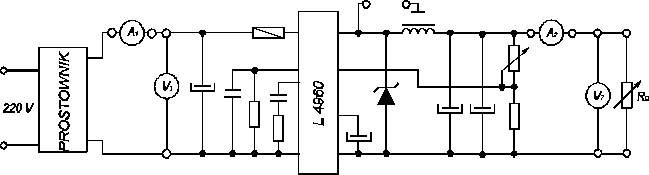

Rys. 2. Układ pomiarowy do pomiaru sprawności stabilizatora.
Przyrządy pomiarowe:
A1 - amperomierz prądu stałego (wejściowego)
V1 - woltomierz napięcia stałego (wejściowego)
A2 - amperomierz prądu stałego (wyjściowego)
V2 - woltomierz napięcia stałego (wyjściowego)
Pomiaru sprawności η dokonać dla dwu napięć wyjściowych minimalnego (5V) i maksymalnego (10V).
Wyniki pomiarów zanotować w tabelce a w sprawozdaniu sporządzić wykres sprawności w funkcji prądu obciążenia η = f (Iwy).
Sprawność stabilizatora obliczyć ze wzoru:
η =
100%
Gdzie:
Pwy = Uwy Iwy [W]
Pwe = Uwe Iwy [W]
Obciążenie |
Uwe |
Iwe |
Pwe |
Uwy |
Iwy |
Pwy |
η |
[Ω] |
[V] |
[A] |
[W] |
[V] |
[A] |
[W] |
[%] |
100 |
|
|
|
|
|
|
|
75 |
|
|
|
|
|
|
|
40 |
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
Pomiar współczynnika tłumienia tętnień.
Zmontować układ pomiarowy jak na rys. poniżej.
Rys. 3. Układ pomiarowy do pomiaru współczynnika tłumienia tetnień.
Przyrządy pomiarowe:
V1 - szerokopasmowy woltomierz napięcia zmiennego V640
V2 - szerokopasmowy woltomierz napięcia zmiennego V640
A2 - amperomierz prądu stałego
Pomiaru współczynnika napięcia tętnień dokonać dla różnych wartości prądu obciążenia i dla napięcia wyjściowego Uwy = 5 V.
Wyniki pomiarów zanotować w tabelce a w sprawozdaniu sporządzić wykres współczynnik tłumienia tętnień w funkcji prądu obciążenia Ktu = f (Iwy).
Współczynnik tłumienia tętnień wyznaczyć ze wzoru:
Ktu =
100%
gdzie:
Uwyt - wyjściowe napięcie tętnień
Uwet - wejściowe napięcie tętnień
Obciążenie |
[Ω] |
100 |
75 |
40 |
20 |
15 |
10 |
5 |
Iwy |
[A] |
|
|
|
|
|
|
|
Uwyt |
[mV] |
|
|
|
|
|
|
|
Uwet |
[V] |
|
|
|
|
|
|
|
Ktu |
[%] |
|
|
|
|
|
|
|
