cw42, PWR Elektrotechnika, Elektroenergetyka, Praca systemów elektroenergetycznych


Charakterystyki stabilność kątowa

0x01 graphic

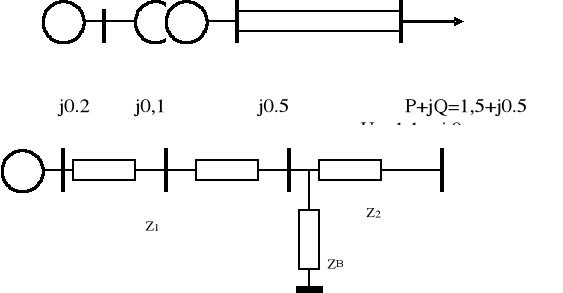

Xwyp=0.2+0.1+0.5/2 = 0.55

0x01 graphic

0x01 graphic

δ0= arctg (0.75 / 1.35) = 0.5071 rd

XI= 0.2+0.1+0.5/2 = 0.55 stan normalny

XII= Z1 + Z2 + Z1*Z2 / Zb ⇒∞ zwarcie 3-f

XIII= 0.2 + 0.1 + 0.5 = 0.8 bez jednej linii

Zb =Z1  Z2 = (0.2+0.1)  0.25 = 0.1364 2f

XIV= 0.3 + 0.25 + 0.3 * 0.25 /0.1364 =1.0998

zwarcie 3-fazowe środek toru przesyłowego ZB=0

0x01 graphic

0x01 graphic

0x01 graphic

Zwarcie 2-fazowe środek toru przesyłowego

0x01 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x08 graphic
0x01 graphic

0x08 graphic

0x01 graphic

0x08 graphic
0x08 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Metoda równych pól wyłączenie linii równoległej

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

Pole przyspieszenia

0x01 graphic

0x01 graphic

Maksymalne pole hamowania

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

sprawdzić dla S= 1.6 +j 1.5 S=1.6 + j 2.0

Metoda „krok po kroku”

0x01 graphic

3-f zwarcie w środku toru, wyłączone po tz=0.2 s;

powrót do stanu przed zwarciem

0x01 graphic

0x01 graphic

Charakterystyka stanu normalnego

0x01 graphic

Charakterystyka stanu zwarcia 3-f środek toru

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
Δδ(0)=0

Krok 1 0.0 < t < 0.05 s

ΔP+ = PT − PmaxIII sin δ0 = 1.4 − 0.8537 sin 0.6747 = 0.8667

0x01 graphic

Δδ(1)= Δδ(0)+k*ΔP = 0 + 0.1164 * 0.43335 = 0.0504

δ(1)= δ(0) + Δδ(1)=0.6747 + 0.0504 = 0.7252

Krok 2 0.05 < t < 0.10 s

ΔP = PT PmaxIII sin δ1 = 1.4 0.8537 sin 0.7252 = 0.8337

Δδ(2)= Δδ(1)+k*ΔP = 0.0504 + 0.1164 * 0.8337 = 0.1474

δ(2)= δ(1) + Δδ(2)= 0.7252 + 0.1474= 0.8726

Krok 3 0.10 < t < 0.15 s

ΔP = PT PmaxIII sin δ2 = 1.4 0.8537 sin 0.8726= 0.7460

Δδ(3)= Δδ(2)+k*ΔP = 0.1474 + 0.1164 * 0.7460= 0.2342

δ(3)= δ(2) + Δδ(3)= 0.8726 + 0.2342= 1.1068

Krok 4 0.15 < t < 0.20 s

ΔP = PT PmaxIII sin δ3 = 1.4 0.8537 sin 0.8726= 0.6365

Δδ(4)= Δδ(3)+k*ΔP = 0.2342 + 0.1164 * 0.6365= 0.3083

δ(4)= δ(3) + Δδ(4)= 0.8726 + 0.3083= 1.4151

Krok 5 0.20 < t < 0.25 s

ΔP= PT PmaxIII sin δ4 = 1.4 0.8537 sin 01.4151 = 0.5566

ΔP+ = PT PmaxI sin δ4 = 1.4 2.241 sin 1.4151= 0.8140

0x01 graphic

Δδ(5)= Δδ(4)+k*ΔP = 0.2342 + 0.1164 * (-0.1287)= 0.2933

δ(5)= δ(4) + Δδ(5)= 1.4151 + 0.2933= 1.7084

Krok 6 0.25 < t < 0.30 s

ΔP = PT PmaxI sin δ3 = 1.4 0.8537 sin 1.7084= 0.6365

Δδ(4)= Δδ(3)+k*ΔP = 0.2342 + 0.1164 * 0.6365= 0.1979

δ(4)= δ(3) + Δδ(4)= 1.7084 + 0.1979= 1.9064

t

δ

0-

0.6747

0+

0.05

0.7252

0.10

0.8726

0.15

1.1068

0.20-

1.4151

0.20+

0.25

1.7084

0.30

1.9064

0.35

2.0210

0.40

2.0637

0.45

2.0396

0.50

1.9457

0.55

1.7721

0.60

1.5059

0.65

1.1424

0.70

0.7046

0.75

0.2608

0.80

-0.0874

0.85

-0.2499

0.90

-0.1850

0.95

0.0908

11
