KOLOKWIUM2.5, PW MEiL, PKM 2


KOLOKWIUM PKM-II Energetyka, 28.04.2005

Teoria:

Wyjaśnij różnicę pomiędzy sprzęgłami niepodatnymi skrętnie sztywnymi a sprzęgłami niepodatnymi skrętnie luźnymi.

Zadanie:

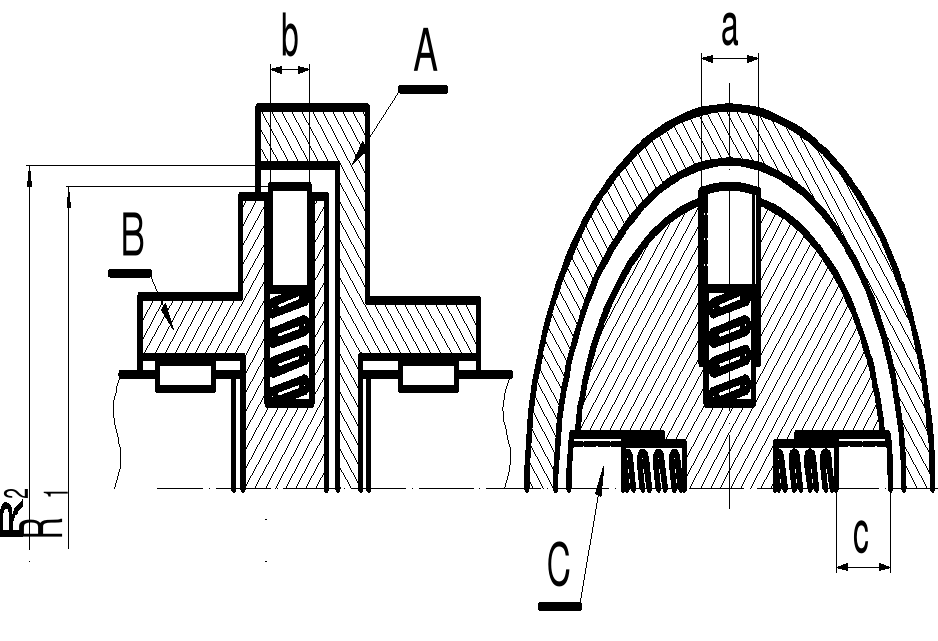

Sprzęgło rozruchowe o budowie podanej na schemacie składa się z członu napędzanego A, napędzającego B oraz n = 4 jednakowych elementów ruchomych C. Elementy te połączone są
z członem B za pomocą sprężyn o podatności k = 1·10-6 m/N. Zakładając, że elementy C wykonane są ze stali o gęstości ρ = 7.8·103 kg/m3 i mają kształt jednorodnych prostopadłościanów o wymiarach a x b x c = 20 x 40 x 50 mm (objaśnionych na rysunku) oblicz:

  1. prędkość obrotową wału napędzanego ω0, przy którym sprzęgło się włączy (ω2 > 0);

  2. moment Ms przenoszony przez sprzęgło, gdy nie występują na nim poślizgi, zaś prędkość obrotowa członu B wynosi ω1= 2·ω0;

  3. maksymalną ilość ciepła jaka może się wydzielić w sprzęgle, jeśli masa nagrzewających się elementów wynosi m = 10 kg, ciepło właściwe tych elementów c = 0.6 kJ/kg/K, zaś przyrost temperatury nie może przekroczyć ΔT = 250 K;

  4. maksymalny czas pracy sprzęgła jeśli człon napędzający B kręci się z niezmienioną prędkością ω1
    a człon napędzany A zostanie nagle zatrzymany, zaś przyrost temperatury nie może przekroczyć wartości ΔT.

Pozostałe potrzebne dane wynoszą:

R1 = 119 mm; R2 = 120 mm; μ = 0.4 (współczynnik tarcia pomiędzy członem A oraz elementami C).

Tarcie pomiędzy członem B oraz elementami C zaniedbać.
