WYŻSZA SZKOŁA MORSKA w SZCZECINIE WYDZIAŁ MECHANICZNY	LABORATORIUM ELEKTROTECHNIKI				Nazwisko i imię: Robert Dąbrowski
		Nr ćwicz: 8	Temat ćwiczenia: PRĄDNICA SYNCHRONICZNA-PRACA RÓWNOLEGŁA
										Rok akademicki: 1998/1999
Data wyk. ćwicz.: 27.05.99	Data oddania spraw.: 2.06.99		Ocena:	Podpis wykładowcy:		Grupa : II MAa Zespół : 2

1.




































































































































































   Schemat układu pomiarowego :

Oznaczenia:

WG1 - Wyłącznik prądnicy I RS - Rozrusznik silnika prądu stałego

WG2 - Wyłącznik prądnicy II R - Rezystor nastawny

WO - Wyłącznik obciążenia X_L - Dławik regulowany

2. Metody synchronizacji :

Spośród wielu metod synchronizacji ręcznej na statkach stosuje się dwie :

• Synchronizacja przy pomocy żarówek „na ciemno” ; stosuje się zestaw trzech żarówek lub (uproszczony) układ z jedną żarówką.Włączenie synchronizowanej (po wyregulowaniu równości faz kątowych) prądnicy powinno następować w chwili zgaśnięcia żarówki.

• Synchronizacja przy pomocy synchronoskopu wskazówkowego lub elektronicznego.Synchronoskop wskazówkowy jest dwuzwojeniowym miernikiem indukcyjnym , którego jedno uzwojenie jest włączony na szyny główne rozdzielnicy głównej , a drugie - do szyn prądnicy. Obrotowy rdzeń stalowy poruszający się pod wpływem różnicy fazowej napięć jest sprzężony ze wskazówką. Włączenie prądnicy powinno nastąpić gdy wskazówka synchronoskopu zatrzyma (lub będzie powoli przesuwać się) na czerwonym polu tarczy przyrządu. Kierunek wirowania wskazówki ułatwia dodatkowo regulację fazy kątowej , gdyż określa konieczność zwalniania lub przyspieszania napędu prądnicy.

3. Sprawdzanie poprawności pracy równoległej .

3.1.Tabela pomiarowa:

Lp.	I	f	P`	P``	ΔP	cosϕ
	A	Hz	W	W	W	-
1	3	48,5	2,2	2,3	0,1	0,8
2	2	49	1,8	2	0,2	0,75
3	1,5	49,5	1,4	1,7	0,3	0,7
4	1	50	1	1,4	0,4	0,7
5	0,5	51	0,2	0,9	0,7	0,35

4. Obliczenia:

ΔP = P` - P``

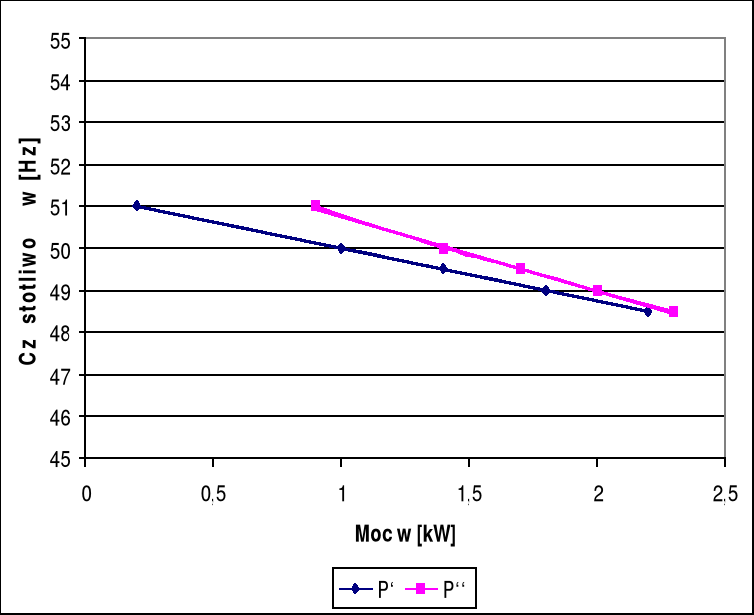

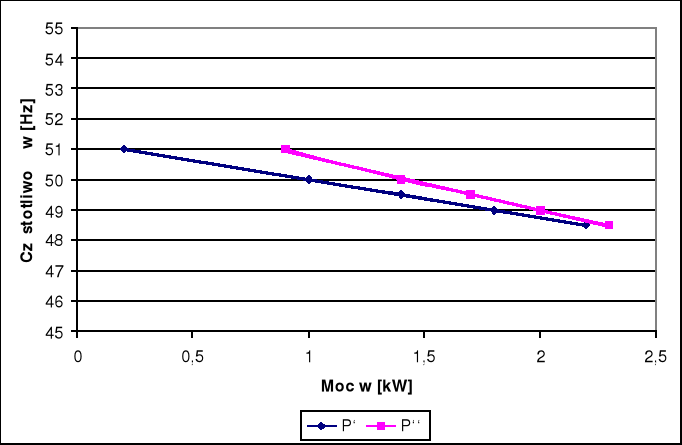

5. Wykresy zależności f=f(P`) i f=f(P``) :

Reg.

n`

Reg.

I_f`

Reg.

I_f`

Reg.

n``

Stanowisko

pomiarowe

A

A

M

G

3~

M

G

3~~

Prądnica I

Prądnica II

I_f^`

I_f^``

RS

RS

220V~ 220V-

220V~ 220V~

220V-

220V~

GTR

WG1

WG2

WO

cosϕ` U` U`` cosϕ``

I₁ I₂ I₃

R

X_LL_LL

Stanowisko pomiarowe

I` U` P` f `

I`` U`` P`` f ``

}Obciążenie

ΔP < 0,8kVA (0,1P_N)

---
